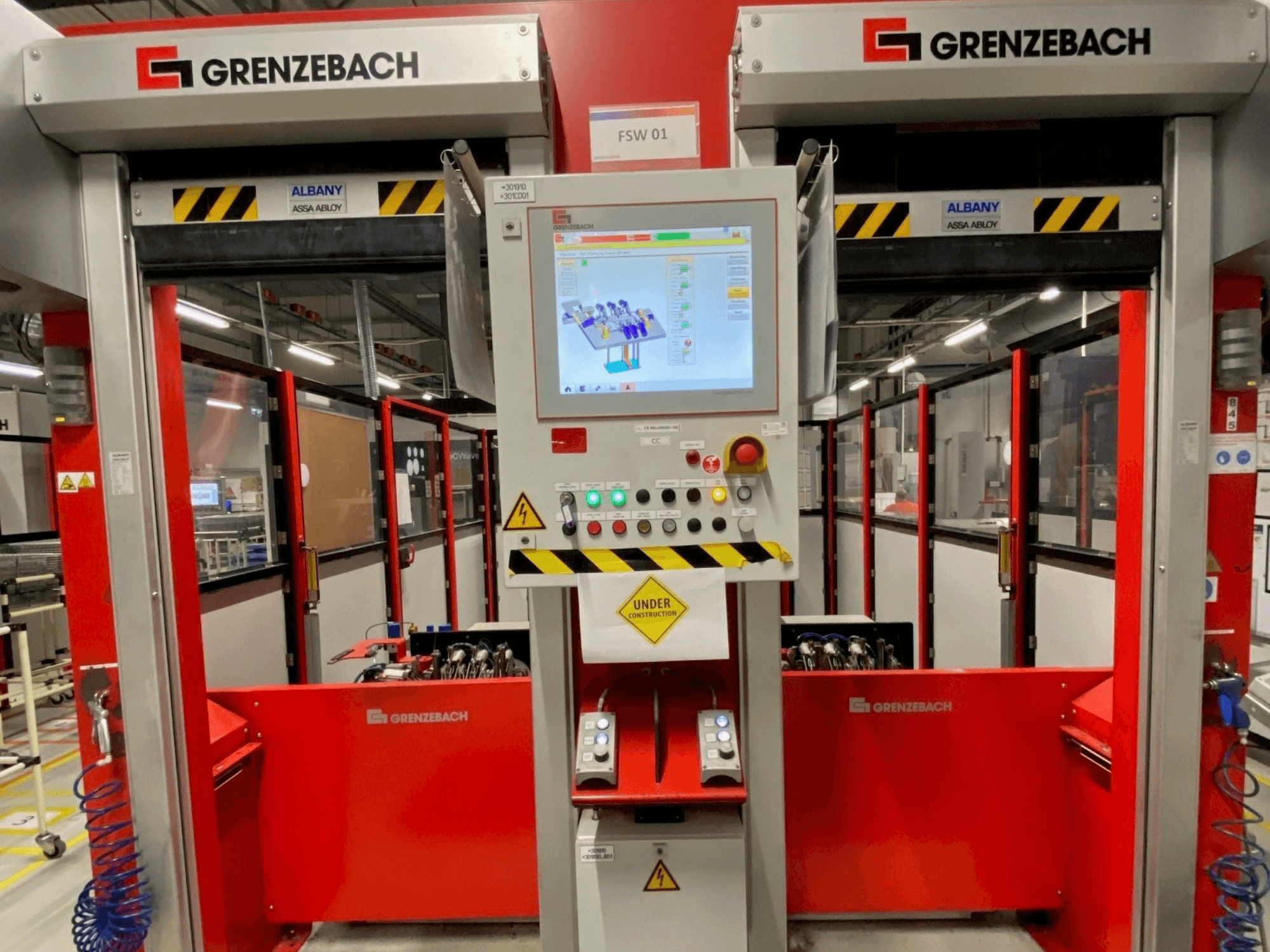

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Asennon toistettavuus: ±0,08 mm

• Työtilan tilavuus: 68 m³

• Asennusasento: Lattia

• Suojausluokka: IP65

• Pystysuora prosessivoima: 8 000 N

• Vaakasuora prosessivoima: 8 000 N

• Ohjain: KUKA KR C4

FSW-kara

• Valmistaja: MAG IAS

• Tyyppi: FSW2.2 / HSK63

• Työkalunpitimet: HSK 63 A

• Karan enimmäiskierrosnopeus: 10 000 rpm

• Karan nimelliskierrosnopeus: noin 3 900 rpm

• Nimellismomentti S1: 42 Nm

• Suurin vääntömomentti S6 40 %: 52 Nm

• Karan nimellisteho S1: noin 17 kW

• Moottorityyppi: Asynkroninen

• Moottorin nimellisvirta: 33 A

• Jäähdytys: Vesi/glykoli (maks. 5 bar)

• Karan paino: 90 kg

• Karan suurin halkaisija: 300 mm

• Karan pituus (noin): 285 mm

• Laakerityyppi: hybridi

• Laakerin halkaisija: 80 mm

Työkalun kiinnitys

• Järjestelmä: MAPAL KS 63-08

• Vetovoima: 18 kN

• Työkalun kiinnitys: Manuaalinen

• Karan voima-anturit: 3 × 120°

Työkappaleen kiinnitys / hydrauliikka

• Valmistaja: Römheld

• Hydrauliyksikkö: 8457-104

• Suurin käyttöpaine: 200 bar

• Käyttöpaineen asetus: 150 bar

• Virtausnopeus: 2,0 l/min

• Säiliön tilavuus: 27 l

• Hydrauliöljy: HLP 32

• Moottorin teho: 0,75 kW

• Syöttöjännite: 400 V / 50 Hz

Sähkö / apulaitteet

• Käyttöjännite: 400 V

• Taajuus: 50 Hz

• Ohjausjännite: 24 V DC

• Tehonkulutus: n. 28 kW

• Paineilman vähimmäispaine: 6 bar

• Paineilman kulutus: noin 4 m³/h

Lisävarusteet

• Robottisolun kotelo: 301.910 + MCC01

• Suojaluukku: Assa Abloy Albany RP 300 (EN 13241-1)

• Työalueen suojaus: Valoverhot

• Hydraulinen kiinnitysjärjestelmä (Römheld HPU 8457-104)

• Karan jäähdytysyksikkö (vesi/glykoli)

• KUKA KR C4 -ohjauskaappi

• Manuaalinen käyttöasema
