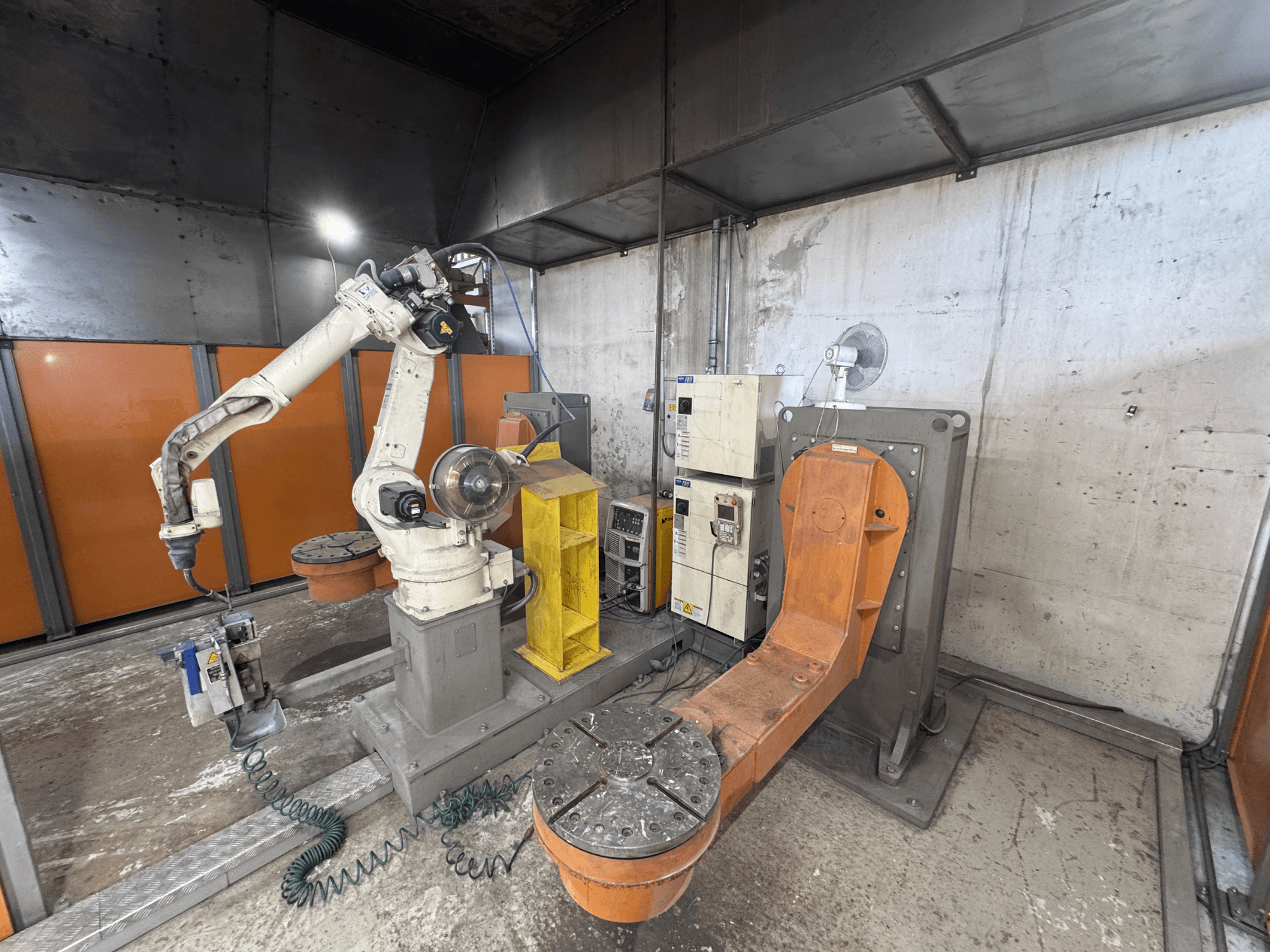

DAIHEN - VARSTROJ FD-B4L 1GM/2DMHU-ROB-DAI-2017-00001

• Robotin tärkeimmät ominaisuudet: 2 008 mm ulottuma, ±0,08 mm toistettavuus.

• Ohjausjärjestelmä: AC-servomoottorit

• Ylävarren maksimikantavuus: 20 kg

• Akselivälialueet: J1 ±170°; J2 -155°/+100°; J3 -170°/+190°; J4 ±155°; J5 -45°/+225°; J6 ±205°.

• Akselien nopeudet: J1 195°/s; J2 200°/s; J3 200°/s; J4 420°/s; J5 420°/s; J6 600°/s.

• Sallitut ranteen momentit: J4 10,1 Nm; J5 10,1 Nm; J6 2,94 Nm.

• Sallittu hitausmomentti: J4 0,38 kg/m²; J5 0,38 kg/m²; J6 0,03 kg/m².

• Asennusasennot: Lattia, seinä, katto

• Käyttöolosuhteet: 0-45 °C; 20-80 % kosteus

• Robotin ohjain: FD-11 (ohjauskapasiteetti enintään 54 riippumatonta akselia): FD-11 (ohjauskapasiteetti enintään 54 riippumatonta akselia)

• Opetusriipus: WiTP-ohjauspaneeli

• Laitoksen virtalähde: 3 x 400 V / 50-60 Hz

• Kunto: Noin max. 1 000 käyttötuntia; teknikko tarkistanut noin 6 kuukautta sitten.

• Mukana toimitettu dokumentaatio: CE-todistus; vaatimustenmukaisuusvakuutus.

Lisävarusteet

• Hitsausvirtalähde: Welbee Inverter P500L (W).

  • Hitsausvirta DC: 30-500 A

  • Pulssihitsausvirta: 30-400 A

  • Käyttökerroin: 60 % 500 A:lla; 100 % 410 A:lla; 80 % 400 A:n pulssilla.

  • Elektrodin halkaisija: 0,8-1,2 mm.

• Hitsauspoltin: RTW5000H, vesijäähdytteinen.

• Ulkoiset akselit/asentajat: 2x P500 L-VN ROBO-asentaja/rotaattori; Multi-Synchromotion-toiminto.

• Turvajärjestelmä: Turvallisuusjärjestelmä: Optinen ja fyysinen turvajärjestelmä

• Jäähdytysyksikkö

• Robotin liitäntä

• CAN-liitäntä

• Kuormalavat
