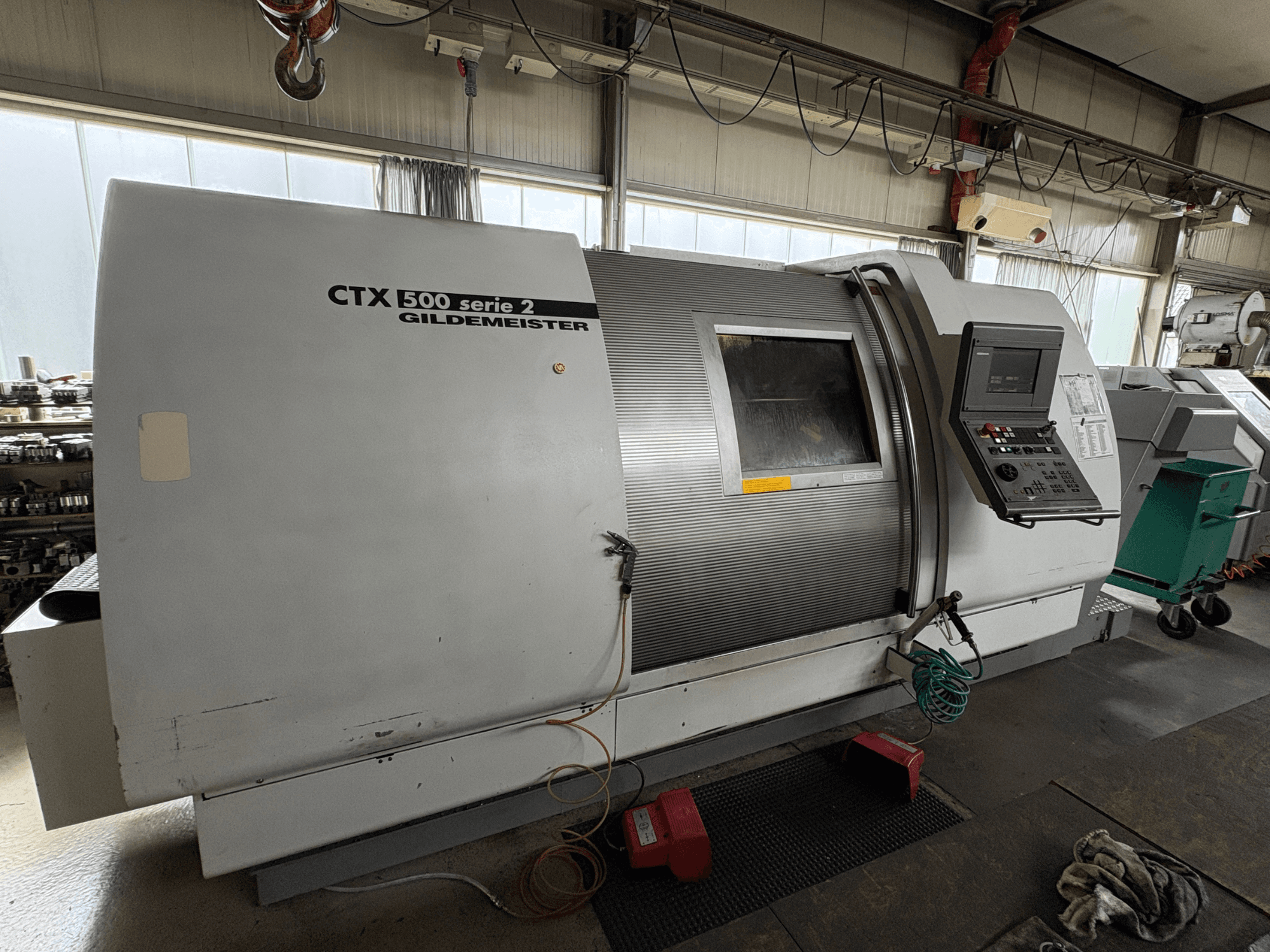

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

- Kääntöhalkaisija etuohjainkannen yli: 455 mm

- Pääkaran halkaisija: 220 h5 mm

- Pääkaran halkaisija etulaakerissa: 140 mm

- Karareikä: 107 mm

- Istukan halkaisija: 315 / 400 mm

- Käyttöteho (100 %:n käyttöaste): 23 kW

- Suurin vääntömomentti: 650 Nm

- Kierrosnopeusalue: 18–3600 rpm

- C-akselin nopeus: < 100 rpm

- C-akselin pitomomentti: 750 Nm

- C-akselin indeksointitarkkuus: <= 0,025 astetta

- Syöttövoima X-akselilla: 8 kN

- Syöttövoima Z-akselilla: 15 kN

- X-akselin pikaliikkeen nopeus: 24 m/min

- Pikaliikkeen nopeus Z-akselilla: 30 m/min

- Kuularuuvi X / Z (halkaisija x nousu): 32x15 / 40x20 mm

- Työkalurekki: Yleiskäyttöinen levyrekki, automaattinen indeksointi suunnanmäärittelylogiikalla

- Työkalupaikkojen lukumäärä: 12

- Työkalun kiinnitys: sylinterimäinen varsi (DIN 69880): 40 (50) mm

- Pystysuuntainen liike (Y-akseli): +/- 50 mm

- Moottoroidut työkalut -versio - Työkalupaikkojen lukumäärä: 12

- Moottoroidut työkalut - versio – moottoroitujen työkalujen enimmäismäärä: 6

- Moottoroidut työkalut -versio - Suurin kiinnityshalkaisija: 16 mm

- Moottoroitujen työkalujen malli – maks. nopeus: 4000 rpm

- Moottoroidut työkalut - Käyttöteho (40 % käyttöaste): 9,7 kW

- Takapään holkin halkaisija (etualue): 120 mm

- Takapään karan isku: 120 mm

- Takapään karan kiinnitys: Mk 5 (6)

- Takapäädyn karan paine, maks.: 14 kN

- Mitat DL 1000 (PxLxK) ilman lastunkuljettinta: 5560 x 2400 x 2130 mm

- Paino ilman lastunkuljetinta: 8700 kg / 10000 kg

- Äänenpainetaso: 77 dB(A)

- Valaistusvoimakkuus sorvausakselilla: > 300 lux

- Jännite (U): 400 V

- Taajuus (f): 50 Hz

- Vaiheet: 3 ~

- Näennäisteho (P): 58 kVA

- Virta (I): 85 A

- Sulakesuojaus: 100 A

- Ohjausjännite: 230 V / 24 V=

Mukana toimitettavat laitteet:

Lastinkuljetin, 3-leukainen istukka, jalkakytkimet, imuputken kiinnike
