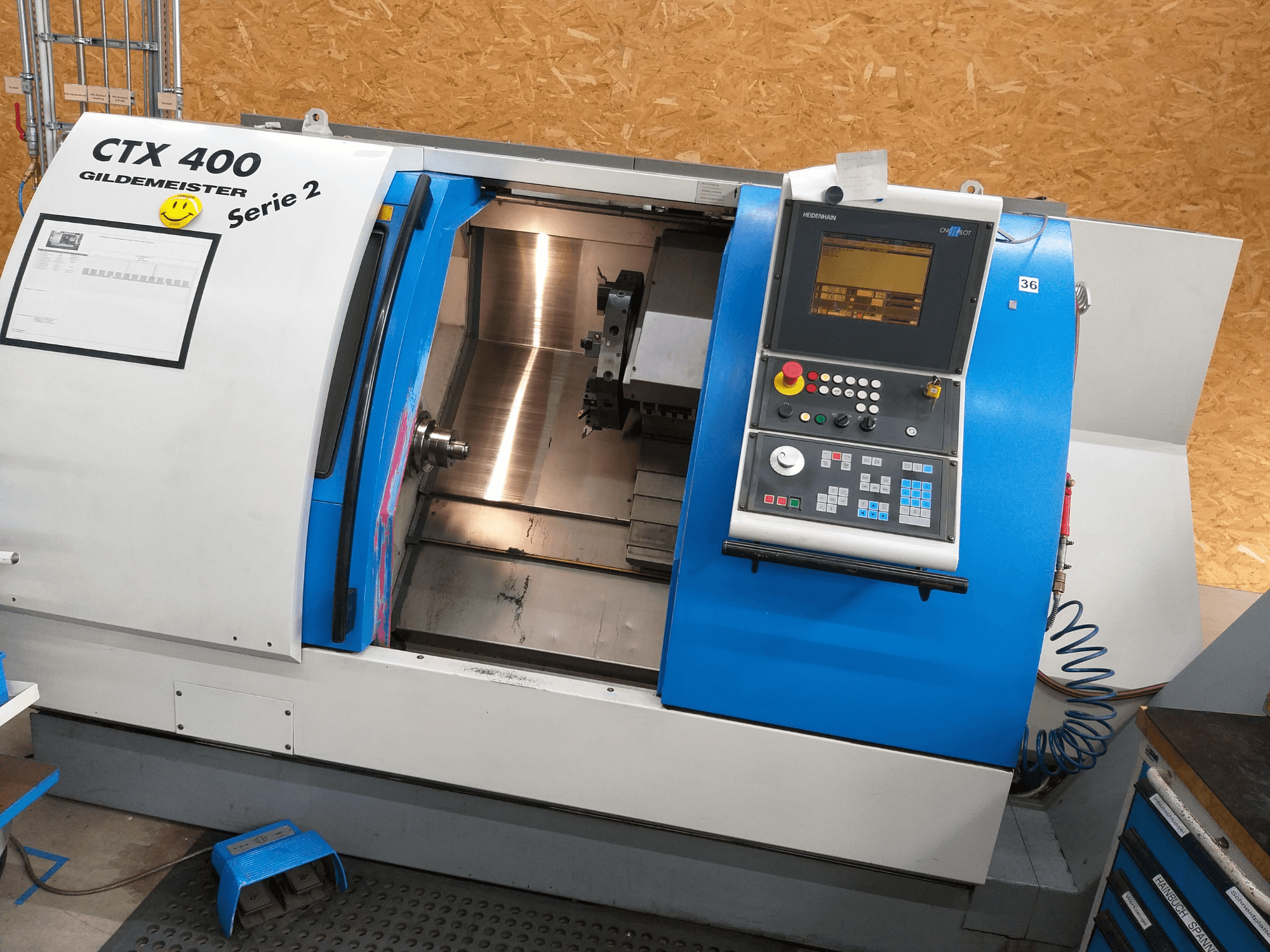

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Ohjausyksikön merkki: HEIDENHAIN

• Ohjausyksikön malli: CNC PILOT

• Keskipisteiden välinen etäisyys: 600 mm

• Kääntösäde työpöydän yli: 570 mm

• Kääntösäde poikittaisliukukiskon yli: 470 mm

• Suurin sorvaushalkaisija: 420 mm

• Karan kärki: DIN 55026 litteä laippa, koko 170h5

• Etulaakerin halkaisija: 120 mm

• Karan reikä: 79 mm

• Suurin istukan halkaisija: 250 mm

• Suurin vääntömomentti: 320 Nm

• Vaihtopäätyyppi: Levyvaihtopää

• Työkalujärjestelmä: VDI 20/20

• Takapään kartio: MK4

• Takapään karan halkaisija: 80 mm

• Takapään karan liike: 550 mm

• Syöttömoottori X-akseli: 3,3 kW

• Z-akselin syöttömoottori: 3,3 kW

• Voitelupumpun teho: 0,1 kW

• Jäähdytysnesteen pumpun teho: 1,4 kW

• Hydraulipumpun teho: 1,5 kW

• X-akselin pikaliike: 24 000 mm/min

• Z-akselin pikaliike: 20 000 mm/min

• Syöttönopeus: 0,025–7000 mm/min

• Kierteen nousun alue: 0,025–3500 mm/min

• Jäähdytysnestesäiliön tilavuus: 100 l

• Virtalähde: 400 V

• Taajuus: 50 Hz

• Liitäntäteho: 44 kVA

• Nimellisvirta: 64 A

• Ohjausjännite: 24 V

• Käyttötunnit: 58 132 h

• CE-sertifioitu

• Toimitus sisältää kuvan mukaiset osat, mukaan lukien 3 sisäistä kiinnityspäätä

• Kuvassa esitetty kokoonpano: VDI30-levyrevolveri

Lisävaruste:

• Takapää

• Lastunkuljetin
