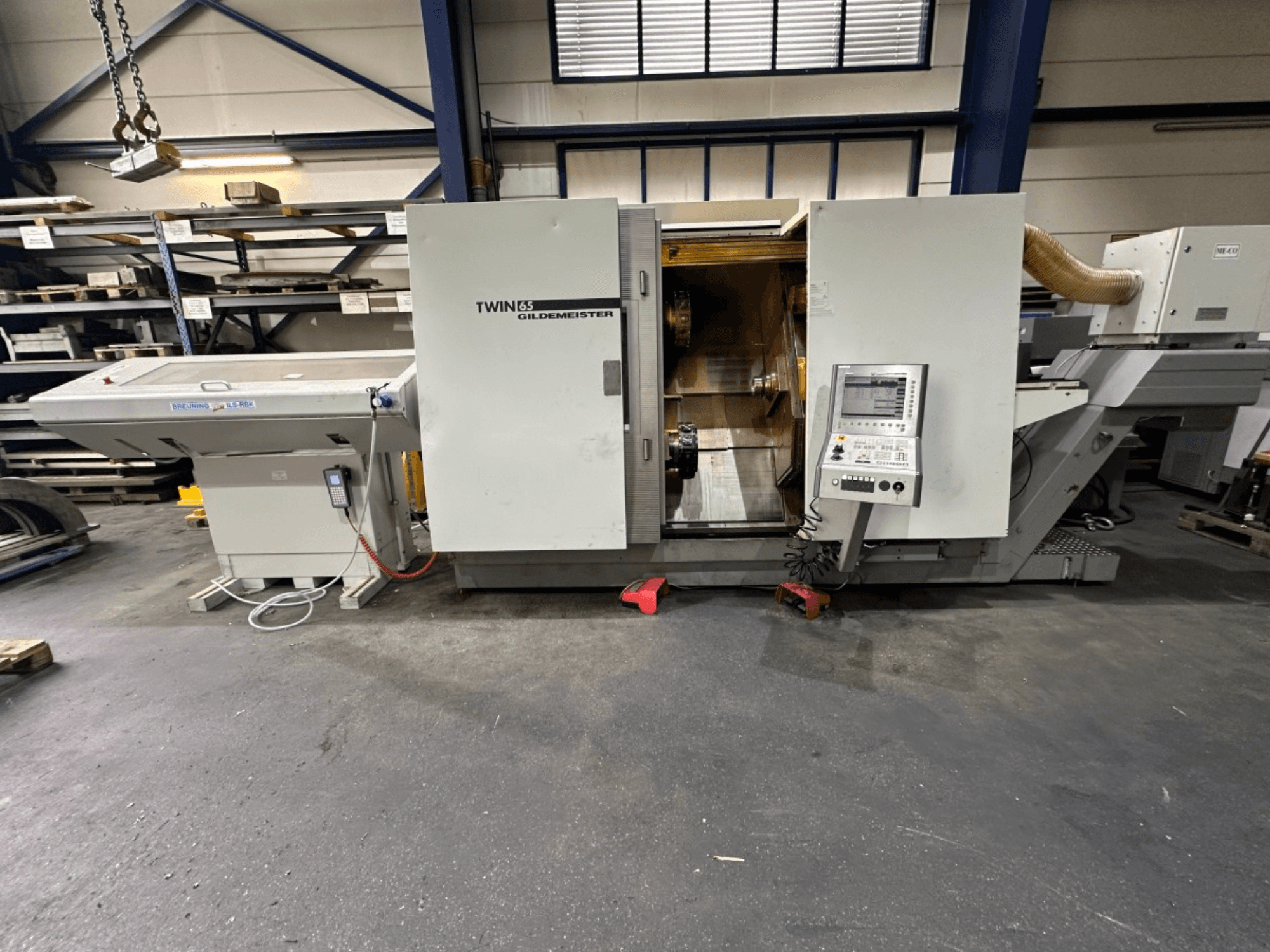

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Saatavilla 2 kappaletta, identtisiä koneita

• Koneen rakenne: 60°:n kulmassa oleva pöytä

• Ohjauskiskot: Rullakiskot

• Suurin sorvaushalkaisija: 250 mm

• Suurin sorvaushalkaisija (vakio): 120 mm

• Suurin sorvauspituus: 900 mm

• X1-liike (ylempi liukukisko): 300 mm

• Z1-liike (ylempi liukukisko): 650 mm

• Y1-liike (lisävaruste): ±40 mm

• X2-liike (alempi liukukisko): 180 mm

• Z2-liike (alaliukukappale): 650 mm

• X3-liikealue (vastakara): 175 mm

• Z3-liike (vastakara): 670 mm

• Pääkaran istukan koko: 175 / 200 mm

• Tangon suurin halkaisija (ilman supistusputkia): 62 / 65 mm

• Karan reiän halkaisija: 79 mm

• Karan kärjen halkaisija: 170 mm

• Kiristysholkin halkaisija: 66 mm

• Etulaakerin halkaisija: 120 mm

• Pääakselin teho (40/100 % ED): 35 / 25 kW

• Pääakselin kierroslukualue: jopa 5000 rpm

• Pääakselin vääntömomentti (40/100 % ED): 370 / 270 Nm

• Karan käyttötyyppi: vaihtovirtamoottori integroidulla karamoottorilla

• C-akseli: Integroitu suunnattuun pysäyttämiseen ja muotoiluun

• C-akselin nopeus: 2000 rpm

• C-akselin pitomomentti: 270 Nm

• Vastakaran teho (40/100 % ED): 26 / 21 kW

• Vastakaran nopeusalue: jopa 5000 rpm

• Vastakaran vääntömomentti (40/100 % ED): 290 / 230 Nm

• C-akselin (vastakara) nopeus: 2000 rpm

• C-akselin (vastakara) pitomomentti: 230 Nm

• Pikaliike X/Z (liukukisko 1): 30 / 30 m/min

• Syöttövoima X/Z (liukukisko 1): 4,0 / 7,0 kN

• Paikannustarkkuus X/Z: 0,0005 mm

• Moottorin vääntömomentti X/Z: 6 / 10,5 Nm

• Moottorin kierrosnopeus X/Z: 3000 rpm

• Kuularuuvin nousu X/Z: 20x32 / 20x40 mm

• Pikaliike X/Y/Z (Y-akselilla): 30 / 15 / 30 m/min

• Syöttövoima X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Paikannustarkkuus X/Y/Z: 0,0005 mm

• Moottorin vääntömomentti X/Y/Z: 6 / 6 / 10,5 Nm

• Moottorin kierrosnopeus X/Y/Z: 3000 rpm

• Kuularuuvin kierreväli X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Pikaliike X/Z (liukukisko 2): 30 / 30 m/min

• Syöttövoima X/Z (liukukisko 2): 4,0 / 7,0 kN

• Paikannustarkkuus X/Z (liukukisko 2): 0,0005 mm

• Moottorin vääntömomentti X/Z (liukukisko 2): 6 / 10,5 Nm

• Moottorin kierrosnopeus X/Z (liukukisko 2): 3000 rpm

• Kuularuuvin kierreväli X/Z (liukukisko 2): 20x32 / 20x40 mm

• Pikaliike X/Z (vastakara-liukukisko): 15 / 30 m/min

• Syöttövoima X/Z (vastakara): 4,0 / 7,0 kN

• Paikannustarkkuus X/Z (vastakara): 0,0005 mm

• Moottorin vääntömomentti X/Z (vastakara): 10,5 / 10,5 Nm

• Moottorin kierrosnopeus X/Z (vastakara): 3000 rpm

• Kuularuuvin nousu X/Z (vastakara): 10x32 / 20x40 mm

• Työkalupaikkojen lukumäärä: 12

• Työkalunpidin: VDI 30

• Työkalunvaihtajan tyyppi: Revolveri

• Työkalun varren koko (DIN 69880): 30 / 40 mm

• Käyttövoimalla varustettujen työkalupaikkojen lukumäärä: 12

• Moottoroidut työkalut: kaikki 12 asemaa soveltuvat moottoroiduille työkaluille

• Moottoroidun työkalun teho (40/100 % ED): 11,7 / 8,4 kW

• Moottoroidun työkalun vääntömomentti (40/100 % ED): 28 / 20 Nm

• Moottoroidun työkalun nopeus: enintään 4000 rpm

• Takapäädyn isku (lisävaruste): 300 mm

• Takapään voima: 150 / 630 daN

• Keskittimen koko: MK 4

• Hydraulisäiliön tilavuus: 20 l

• Hydraulipumpun teho: 2,2 kW

• Hydraulipaine (maks.): 90 bar

• Pääkaran kiristyspaine: 80 bar

• Vastakaran kiinnityspaine: 70 bar

• Takapään kiinnityspaine: 50 bar

• Jäähdytysnestesäiliön tilavuus: 250 l

• Jäähdytysnesteen pumpun teho: 1,7 kW

• Jäähdytysnesteen virtausnopeus 6 bar:ssa: 20 l/min

• Sähköliitäntä/kokonaisteho: 65 kVA

• Käyttöjännite: 400 V

• Taajuus: 50 Hz

• Sulakesuojaus: 125 A

• Jännitetoleranssi: +6 % / -10 %

• Koneen pituus: 5032 mm

• Koneen syvyys: 3048 mm

• Koneen korkeus: 2445 mm

• Koneen paino: 10 000 kg

• Melutaso työstön aikana: 77 dB(A)

• Melutaso tyhjäkäynnillä: 78 dB(A)

Lisävarusteet

• Kosketusanturi

• Lastunkuljetin

• Sisäinen jäähdytysnesteen syöttö
