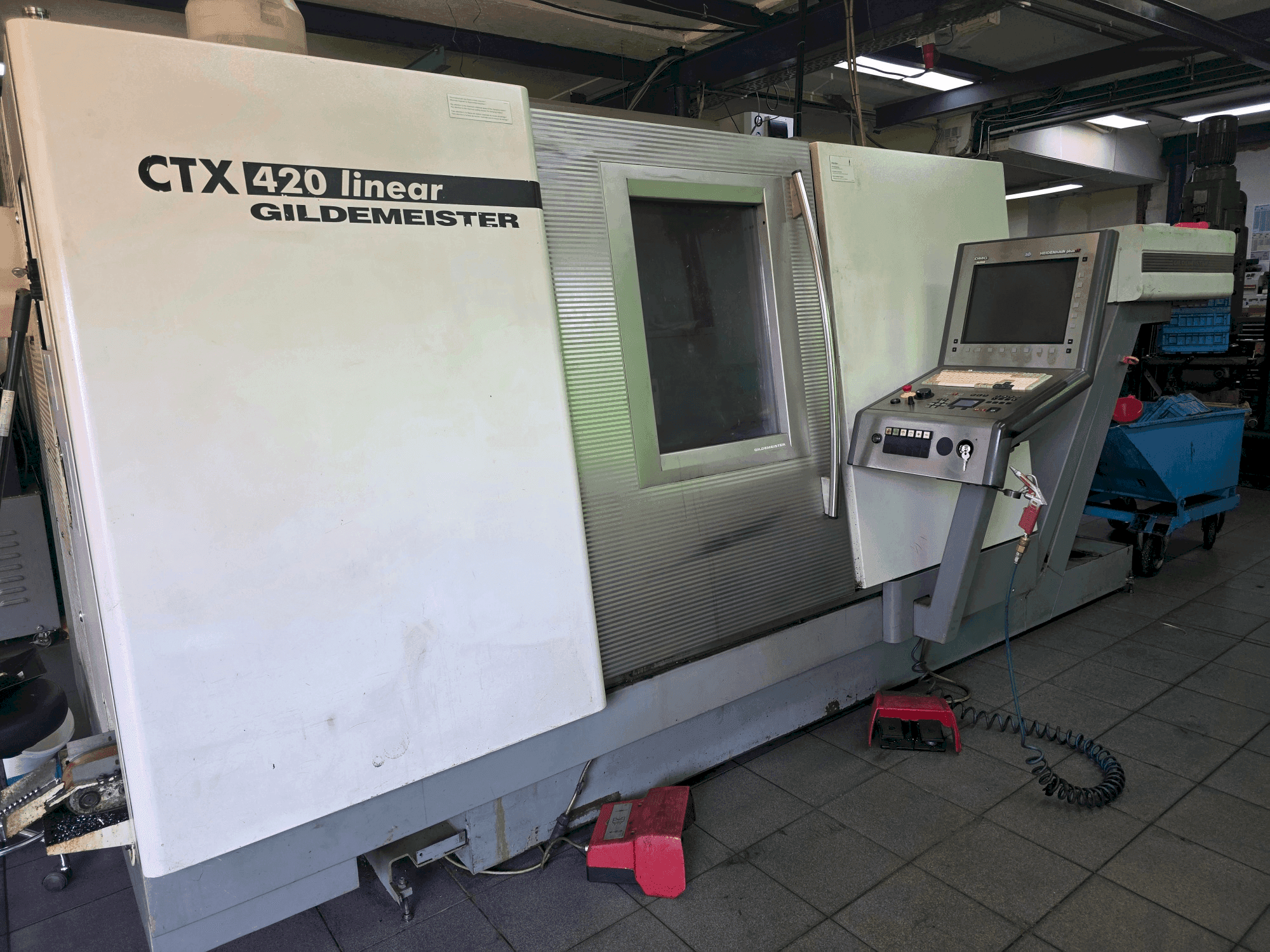

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• C-akseli

• Y-akseli

• Osittain ontto kiinnityslaite

• Pääakselin paine-eropuristusjärjestelmä

• Pneumaattisesti toimiva työkappaleiden keräyslaitteisto, kuljetinhihnalla, kappaleille d 65 mm x 200 mm pitkä

• Työkalurunko täysin uusittu

• Mukana takavarasto

• Työkalun mittauslaite työalueella, kääntyy automaattisesti sisään (rajoitukset: kiinnityslaitteen puristusleuat eivät saa ylittää 280 mm:ä)

• CNC-ohjaus: HEIDENHAIN Plus iT

• Clamping: Osittain ontto kiinnityslaite

• Tuki: Tailstock

• Kunto: Kone on täysin sorvausvalmis.


Keskeiset lisäosat ja ominaisuudet

• Ohjauslaajennus (B-A0111): TurnPlus-ohjauslaajennus CTX 420/520 Linear 8 -laitteelle.

• Karan kiinnitys (B-B0030): Pääkara-akselin paine-eropuristus 9

• Työkalun mittaus (B-H2305): Työkalun mittauslaite työalueella, kääntyy automaattisesti sisään 10 Huomautus: Mittauslaitetta käytettäessä kiinnityslaitteen puristusleukojen heilahdusympyrä saa olla enintään 280 mm11.

• Öljysumunerotin (B-H2310): Öljysumunerotin mekaanisen teollisuussuodattimen kautta, $1500\ m^{3}/h$ 12

Tankomateriaalin työstöpaketti (B-E2302).

Tämä paketti koostuu seuraavista osista: 13 - Ontto kiinnityslaite, Ø 68 mm 14 - Työkappaleen irrotuslaite, pneumaattisesti toimiva, kuljetinhihnalla 15 Osille, joiden pituus on enintään: $\text{\O 65 mm}\times\text{200 mm}$ pitkä 16 - Liitäntä tankosyöttölaitteelle tai tankojen latauslaatikolle 17 - Merkkivalo 4-värinen 18

Palvelut ja dokumentaatio

• Ruuvilaitehuolto (B-Z0010): (Mukana toimitettavaksi toimitetun) voimanottolaitteen kokoonpano/toimintakoe toimitustehtaalla, mahdollisesti myös laikan laipan säätö19. Huomautus: Liitäntäkappale ja mahdollisesti tarvittava ruuvin laippa on myös toimitettava20.

Lisävarusteet

• Lastukuljetin

• Öljysumunerotin mekaanisen teollisuussuodattimen kautta, 1500 m³/h.

• Pakkaustangon käsittely G

• Merkkivalo 4-värinen

• Ontto kiinnityslaite, Ø 68 mm

• Mukana nostopalkki

• 1 sarja koneen dokumentaatiota

Lisävarusteena:

• 10x AGW aksiaalinen

• 10x AGW radiaalinen

• 39x poratangon pitimet

• 29x sorvitangon pidikkeet

• 2x valssaustyökalut

• 3x katkaisumiekan pitimet

• 1x Bergin voimajännityspakkaus tyyppi KH 200

• 93x leukasarja 3-leukaleukoja varten
