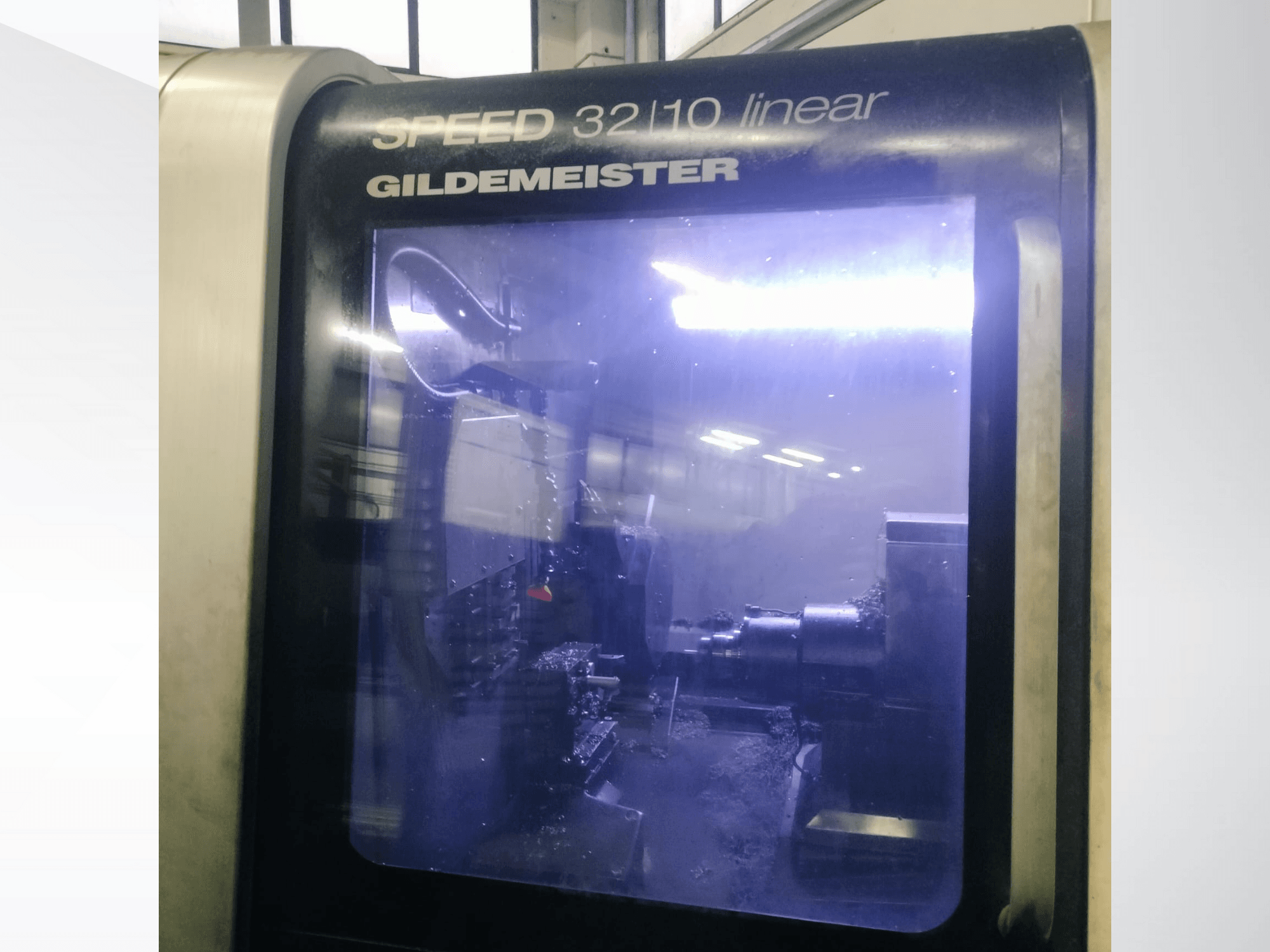

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Paneelityyppi: SlimLine

Näyttö: Väri: 15" TFT Color

Ohjattavat karat (mukaan lukien C-akselit): 2

Ohjattavat akselit: 8

Kanavat: 3

Tankokapasiteetti: 33 mm (max. 36 mm)

Vetoputken sisähalkaisija: 46 mm

Maksiminopeus: 8000 rpm

Nimellinen vääntömomentti (S1): 24 Nm

Nimellisteho (S1): 5,5 kW

Vetoputken sisähalkaisija: 38 mm

Maksiminopeus: 8000 rpm

Nimellinen vääntömomentti (S1): 9,4 Nm

Nimellisteho (S1): 3,7 kW

Akseli X1

• Liike: 50 mm

• Suurin nopeus: 40 m/min

• Suurin kiihtyvyys: 10 m/s²

• Nimellinen työntövoima (S1): 1200 N

Akseli Y1

• Liike: 350 mm

• Suurin nopeus: 30 m/min

• Suurin kiihtyvyys: 5 m/s²

• Nimellinen työntövoima (S1): 5000 N

Akseli Z1

• Liike: 320 mm

• Suurin nopeus: 40 m/min

• Suurin kiihtyvyys: 5 m/s²

• Nimellinen työntövoima (S1): 2500 N

Akseli X2

• Liike: 310 mm

• Suurin nopeus: 40 m/min

• Suurin kiihtyvyys: 5 m/s²

• Nimellinen työntövoima (S1): 2500 N

Akseli Z2

• Liike: 320 mm

• Suurin nopeus: 40 m/min

• Suurin kiihtyvyys: 5 m/s²

• Nimellinen työntövoima (S1): 2500 N

Akseli X3

• Liike: 80 mm

• Suurin nopeus: 40 m/min

• Suurin kiihtyvyys: 5 m/s²

• Nimellinen työntövoima (S1): 1200 N

Akseli Y3

• Liike: 60 mm (±30 mm)

• Suurin nopeus: 18 m/min

• Suurin kiihtyvyys: 5 m/s²

• Nimellinen työntövoima (S1): 5000 N

Akseli Z3

• Liike: 150 mm

• Suurin nopeus: 40 m/min

• Suurin kiihtyvyys: 5 m/s²

• Nimellinen työntövoima (S1): 2500 N

Torni

• Asemia yhteensä: 16

• Kiinteät ulkoiset työkalut: 8

• Työkalun varren koko: 16×16 mm

• Vetävät työkaluasemat: 16

• Työstölaippatyyppi: ESX/ER 20

• Suurin käyttökierrosnopeus: 5000 rpm

• Nimellismomentti (S1): 4,8 Nm

• Nimellisteho (S1): 1,5 kW

Työkalut

Työkalunpidin Slide 1

• Yhteensä asemia: 10

• Kiinteät ulkoiset työkalut: 6

• Työkalunvarren koko: 16×16 mm

• Käyttökelpoiset työkalut: 4

• Työstöruuvin tyyppi: ESX/ER 20

• Suurin käyttönopeus (GEO 7-9): 5000 rpm

• Nimellismomentti (S1): 2,19 Nm

• Nimellisteho (S1): 0,55 kW

• Toissijainen pyörimisnopeus (GEO 8-10): 3333 rpm

• Nimellinen vääntömomentti (S1): 3,28 Nm

• Nimellisteho (S1): 0,55 kW

Takana työskentelevä liuku

• Yhteensä asemia: 4 + 2

• Sisäiset kiinteät työkalut: 3

• Työkalunpitimen halkaisija: 25 mm

• Ulkoiset kiinteät työkalut: 1

• Käyttöasemat: 2

• Työstölaippatyyppi: ESX/ER 16

• Suurin ajonopeus: 6000 rpm

• Nimellismomentti (S1): 1,75 Nm

• Nimellisteho (S1): 0,55 kW

Media

Voitelujärjestelmä

• Säiliön tilavuus: 2,9 L

• Käyttöpaine: 30 bar

• Pysäytysaika: 7 minuuttia

• Käyttökierron kesto: 7 minuuttia: 30 sekuntia

• Voiteluaineen tyyppi: Castrol Magna BD 68

Pneumaattinen järjestelmä

• Vähimmäiskäyttöpaine: 5 bar

• Suurin käyttöpaine: 6 bar

• Kulutus: 60 NL/min
