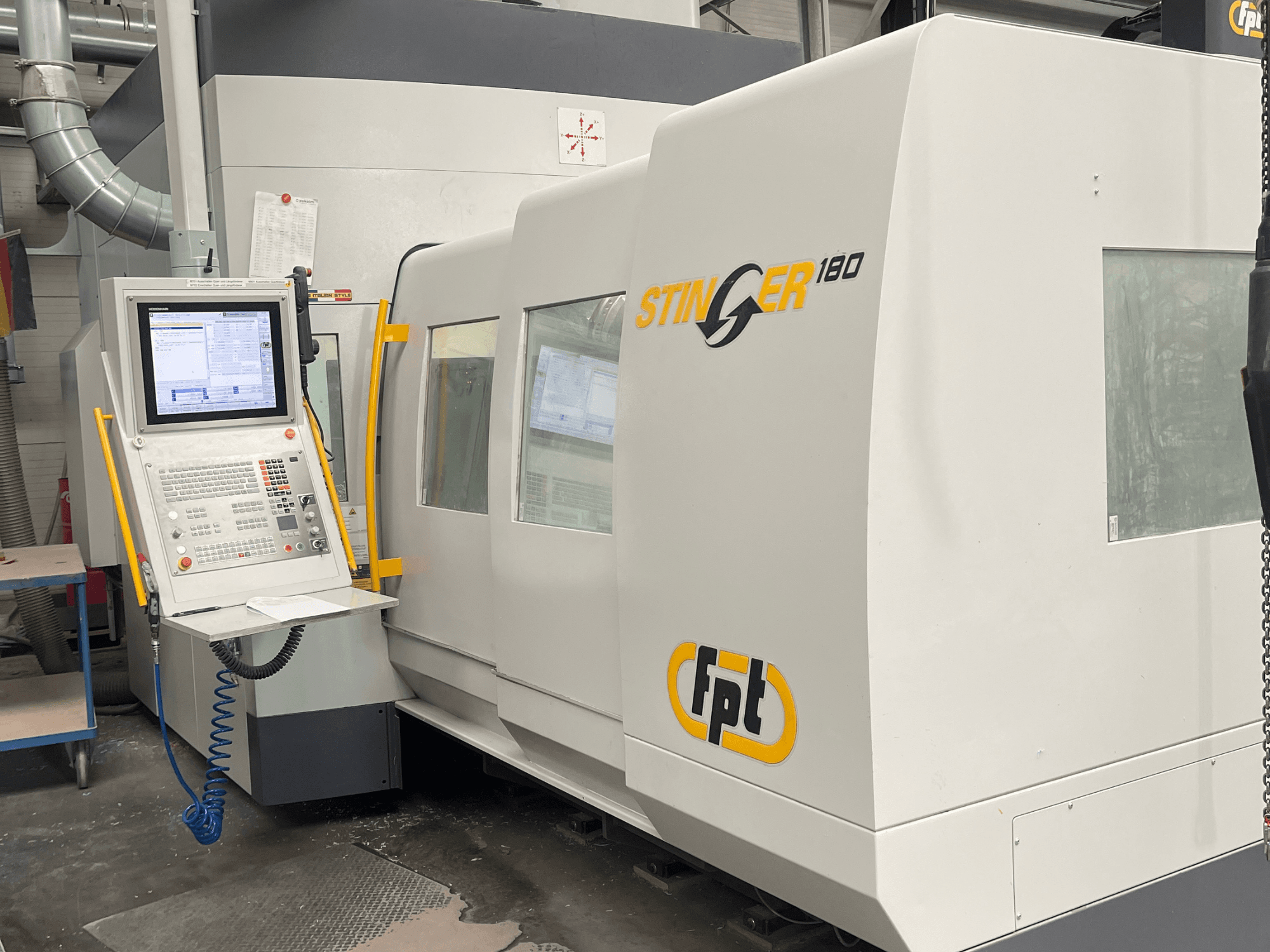

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Interpoloivan akselin suurin nopeus: 35 m/min

- Asennettu teho: 65 kVA

- Tarvittava virta: 93 A

- Pneumaattisen järjestelmän ilmavirta: 400 Nl/min

- Pneumaattisen järjestelmän käyttöpaine: 6 bar

- Kääntöpöydän pituus: 1200 mm

- Pyöröpöydän leveys: 1000 mm

- Pöydän kantavuus: 3000 kg (keskitetty ja tasaisesti jakautunut)

- Pöydän pinnan etäisyys pystysuoran karan etureunaan: 105–905 mm

- Suurin vaakasuora vapaa tila: 1430 mm

- Lattian ja pöydän pinnan välinen korkeus: 800 mm

- Pöydän T-urat: 9 T-uraa (keskimmäinen ura 18 mm H7, muut 18 mm H11, väli 100 mm)

- Pöydän asemointitarkkuus: 0,0001°

- Pöydän pikakierrosnopeus: 7200 °/min (20 rpm)

- Pöydän kiristysmomentti: 7500 Nm

- Pöydän paikannustarkkuus P: 8 sekuntia

- Pöydän toistotarkkuus Ps: 4 sekuntia

- CNC-ohjausyksikkö: HEIDENHAIN TNC 640 (19 tuuman TFT-värinäyttö, 4 GB RAM-muistia, 32 GB SSD-muistia, liitännät: 1x RS-232-C, 2x Ethernet, 5x USB)

- Kannettava käsipyörä: HEIDENHAIN HR520

- Karatyyppi/pää: Automaattinen yleispää, 0,001°:n indeksointi, suoravetomoottori, nestejäähdytteinen

- Karankartio: HSK-A63 DIN 69893

- Karin pyörimisnopeus: Jopa 18 000 rpm

- Karin teho (S1/S6): 22 / 33 kW

- Karavoima (S1/S6): 84 / 128 Nm

- Pään A-akselin kääntöalue: +/- 185°

- Pään A-akselin suurin nopeus: 30 rpm

- Pään A-akselin kiristysvääntömomentti: 1 400 Nm

- Pään A-akselin suurin käytettävissä oleva vääntömomentti: 410 Nm (302 ft lb)

- Pöydän akselin suurin käytettävissä oleva vääntömomentti: 2500 Nm (1844 ft lb)

- Työkalunvaihtaja: Ketjutyökalunvaihtaja, 60 työkalua, VERT-asento

- Työkalun enimmäispituus: 300 / 350 mm

- Työkalun suurin halkaisija: 75 mm

- Työkalun enimmäispaino: 10 kg

- Lasertunnistin: RENISHAW-lasertunnistinohjelmistojärjestelmä (työkalun suurin halkaisija 180 mm)

- Työkappaleen mittausanturi: RENISHAW RMP40M -radioanturi, jossa LP2 (pituus 100 mm, anturin kärjen halkaisija 6 mm) ja RMI-Q-vastaanotin

- Jäähdytysnestejärjestelmä: Sisäinen (30 bar, 10 l/min) ja ulkoinen (30 bar, 40 l/min) jäähdytysnesteen syöttö, säiliön tilavuus 800 l, 80/60 mikronin suodattimet

- Sisäinen ilmansyöttö: Nopea sisäinen paineilma karan kautta (jopa 24 000 rpm)

- Lastunkuljetin: 2 sisäänrakennettua ruuvikuljetinta, joista poisto oikealle

- Tärinäanturi: SRV-törmäys- ja tärinäylikuormituksen tunnistusanturi
