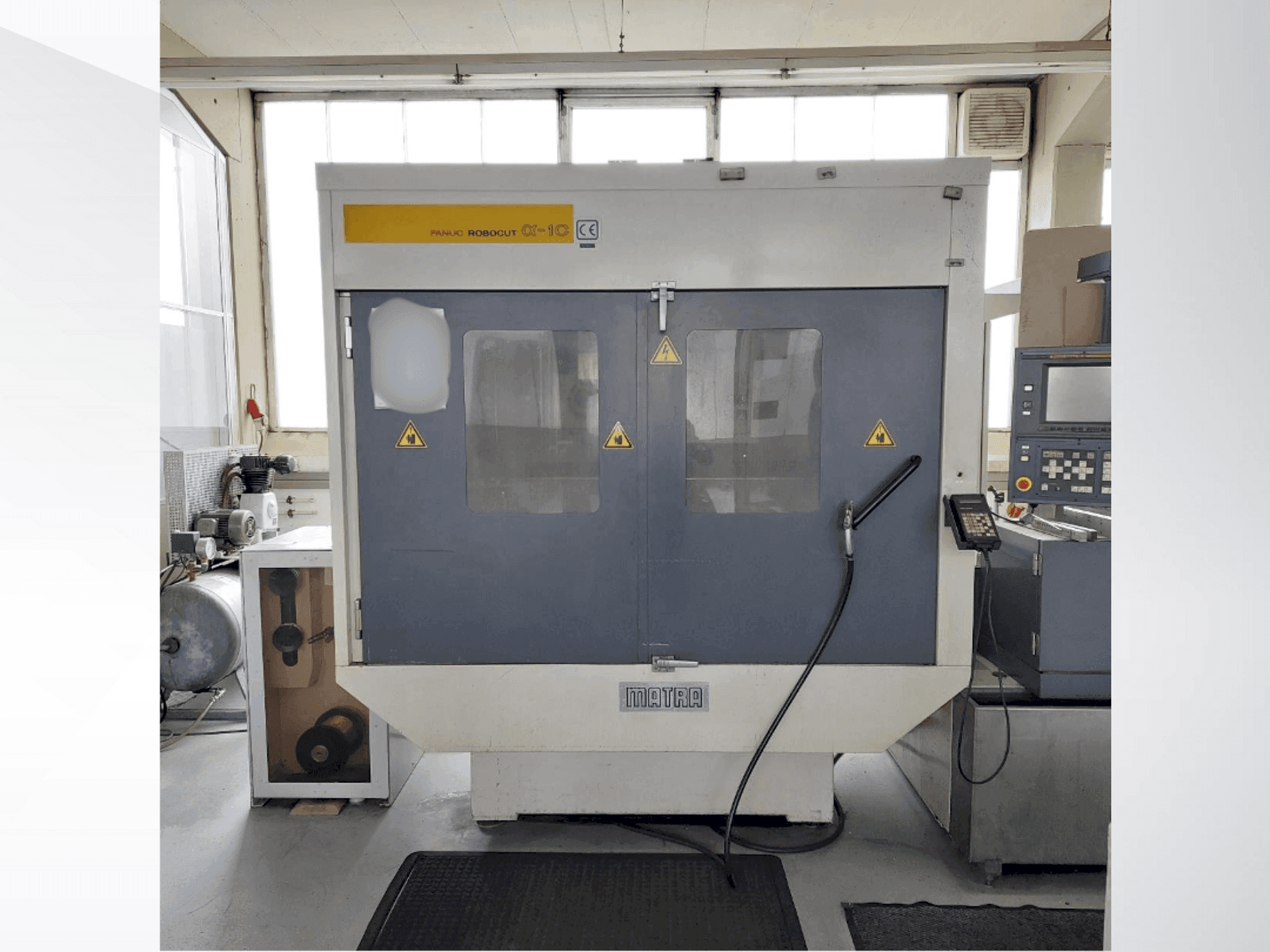

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Lisävarusteet

• Bedra langan purkuyksikkö BAS 45/100E (koneen vasemmalla puolella), joka pystyy käsittelemään jopa 45 kg:n painoisia lankarullia.

Koneen edut

Koneen laadulliset edut

• Edistyksellinen ohjausjärjestelmä fanuc system 16-wb:llä.

• Monipuoliset langan pyöritysominaisuudet säädettävällä langan halkaisijalla ja kireydellä.

Koneen tekniset edut

• Konetyyppi: CNC Wire EDM (langan sähköpurkauskone).

• Ohjausjärjestelmä: FANUC System 16-WB (32-bittinen CNC): FANUC System 16-WB (32-bittinen CNC)

• Ohjattujen akselien lukumäärä: 1: 5

• Koordinaattien liike X-akselilla: 520 mm

• Koordinaattien liike Y-akselilla: 370 mm

• Koordinaatistoisto U-akseli: ±60 mm

• Koordinaatistoisto V-akseli: ±60 mm

• Z-akselin liike: 300 mm (275 mm mahdollista vesihauteessa).

• Suurin kartiokulma: ±30° / 80 mm

• Valinnainen suurin kartiokulma: ±45° / 40 mm

• Pikaliike X-akseli: 900 mm/min

• Nopea Y-akselin siirto: 900 mm/min

• Nopea U-akselin liikuttaminen: 450 mm/min

• Nopea V-akseli: 450 mm/min

• Pikaliike Z-akseli: 450 mm/min

• Suurin nopea liikerata: 900 mm/min

• Pienin ajoaskeleen koko: 0,0001 mm

• Pienin syöttöaskel: 0,0001 mm

• Pienin käskyn inkrementti: 0,0001 mm

• Suurin ohjelmoitava ulottuvuus: ±9999,9999 mm

• Ohjelmointitila: Inkrementaalinen / Absoluuttinen

• Interpolointi: Lineaarinen ja ympyränmuotoinen

• Ohjelmamuistin kapasiteetti: 280 m

• Ohjausnäyttö: 9,5 tuuman plasmavärinäyttö

• Liitäntä: RS-232C lukea / tulostaa

• Skaalausalue: 0.001 - 99.999 ×

• Kääntötoiminto: ±0.001° - ±360°.

• Langan halkaisijan kompensointi: ±99,9999 mm

• Maksimi leikkuusyötönopeus: Maksimi leikkuusyötönopeus: 1: 25 mm/min

• Langanohjauselementtien materiaali: Materiaali: 1: Timantti

• Sovellettavan langan halkaisija: 0,2 - 0,3 mm

• Säädettävä langan nopeus: 0 - 15 m/min

• Langan jännitysalue: 200 - 2500 g

• Suurin työkappaleen kiinnityspinta: 750 × 590 mm

• Työkappaleen enimmäiskoko: 790 × 730 × 275 mm

• Työkappaleen enimmäiskorkeus (vesihauteessa): 300 mm (275 mm upotettuna)

• Työkappaleen enimmäispaino koaksiaalisella karalla: 650 kg

• Työkappaleen enimmäispaino vesihauteella: 450 kg

• Työkappaleen sallittu massa: 650 kg

• Koneen paino: noin 2600 kg

• Koneen massa (tyyppikilpi): 2.3 t

• Koneen leveys: 3270 mm

• Koneen syvyys: 2610 mm

• Koneen korkeus: 2240 mm

• Tarvittava asennusalue: 4000 × 2860 mm

• Virtalähde: 380 / 400 / 415 V ±10-15 %

• Sähköiset vaiheet: 3-vaiheinen

• Taajuus: 50 / 60 Hz

• Tehontarve: 11 kVA

• Liitäntäarvo jäähdyttimen kanssa: 14 kVA

• Pienin komentotarkkuus: 0,0001 mm

• Suurin ohjelmoitava alue: ±9999,9999 mm

• Bedra-langan kelauksen purkulaite: BAS 45/100E

• Langan enimmäispaino (kelauslaitteen kanssa): 45 kg

• Käyttötunnit: 52881.1 h

Lisätiedot

Kone on edelleen käynnissä
