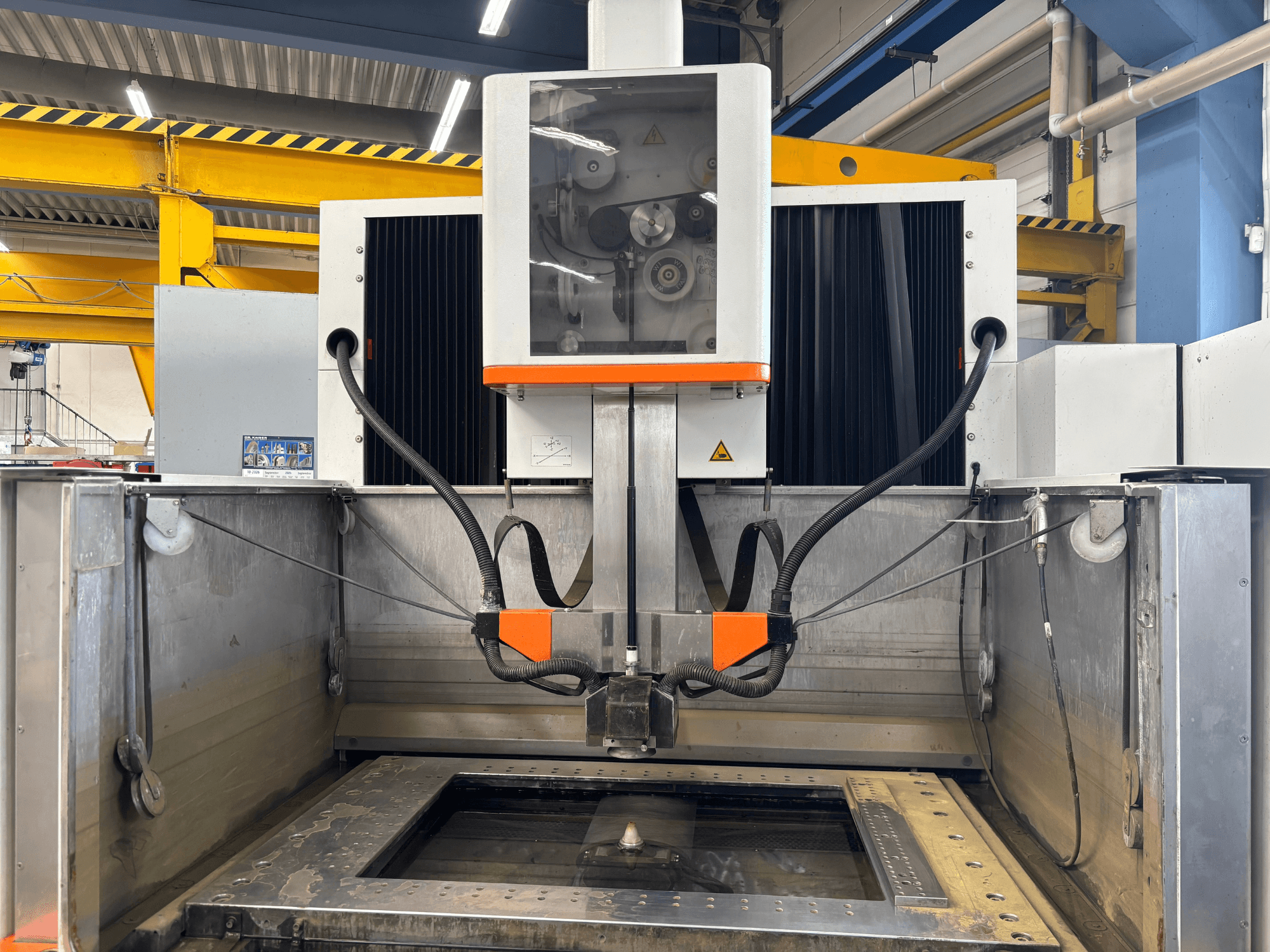

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Kokomitat (P x L x K): 2670 x 2870 x 2645 mm

- Kokonaispaino ilman dielektristä materiaalia: 6300 kg

- Kokonaispaino dielektrisen materiaalin kanssa: 8040 kg

- Suurin melutaso: 76 dB

- Liukuovi: Kyllä

- Työpöydän mitat: 1240 x 800 mm

- Työkappaleen enimmäismitat: 1450 x 900 x 510 mm

- Työkappaleen enimmäispaino: 3000 kg

- Suurin dielektrinen taso: 520 mm

- Akselien liikealue X, Y, Z: 800 x 550 x 510 mm

- Akselien liikealue U, V: 800 x 550 mm

- Kartiokulma / -korkeus: ±30°/510 mm (lisävarusteena ±45°/510 mm)

- Kartiointisarja: Sarja 45°:n kartioleikkausta varten (Kit für 45° Konikschnitt)

- Mittaustarkkuus X, Y, U, V, Z: 0,05 µm

- Akselin nopeus: 0...3000 mm/min

- Dielektrisen nesteen tyyppi: Deionisoitu vesi

- Dielektrisen nesteen kokonaistilavuus: 1700 l

- Dielektrisen nesteen lämpötilan säätö: Automaattinen säätö ±1 °C

- Suodatinpatruunat: 4

- Jäähdytysjärjestelmä: Vesi / vesi-lämmönvaihdin

- Langan halkaisija: Ø 0,2...0,33 mm

- Vakiolankajohtimet: Suljetut johteet Ø 0,25 mm

- Lankajohtimien sarja: Taper Expert Ø 0,250 mm (malleille CUT X00/FI X4)

- Automaattinen langan syöttö: Kyllä

- Langan kelan sallittu paino: 8–25 kg

- Generaattorityyppi: CLEANCUT

- Kolmivaiheinen syöttöjännite: 380/400 V ±10 %

- Verkkojännitteen taajuus: 50 tai 60 Hz

- Suurin / vaadittu teho: 12 kVA

- Pienin pinnan karheus: Ra 0,2 µm (karbidi) / 0,28 µm (teräs)

- Käyttöliittymä: AC CUT HMI

- Käyttöjärjestelmä: Windows XP

- Näyttö: 15 tuuman LCD

- Liitännät: E-Connectivity, Ethernet, USB

- Käyttölämpötila: 15...30 °C (20 ± 1 °C optimaalisen tarkkuuden saavuttamiseksi)

- Suurin suhteellinen kosteus: 40...80 %

- Paineilma: 6–7 bar
