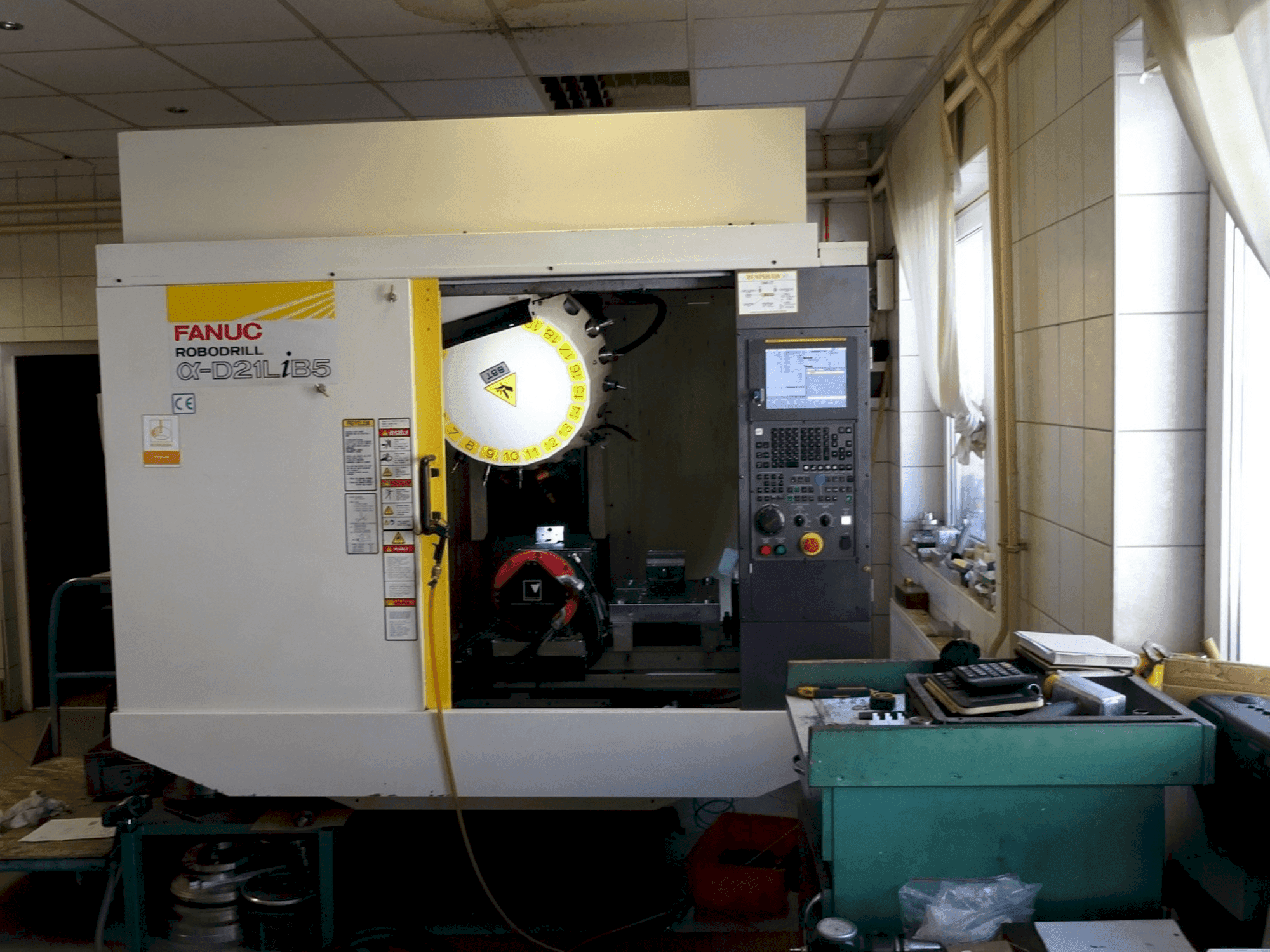

FANUC - Alfa D21LiB5HU-MIL-FAN-2018-00001

• Pöydän koko: 850 × 410 mm

• Karan nokan ja pöydän välinen etäisyys (HC100:n kanssa): 250-580 mm.

• Karan kuormitus 10 000 rpm (1 min): 80 Nm / 14,2 kW

• Karan kuormitus 10 000 rpm (jatkuva): 13,6 Nm / 4 kW

• Karan kuormitus 24 000 rpm (1 min): 35 Nm / 26 kW

• Karan kuormitus 24 000 r/min (jatkuva): 5,5 kW / 7,5 Nm / 5,5 kW.

• Ohjelmoitava leikkuusyöttö: 30 000 mm/min

• Kiihtyvyys X/Y/Z (pöydän kuormitus 100 kg, työkalu 2 kg): 1,4 G / 1,0 G / 1,6 G.

• Työkalun vaihtoaika (2 kg:n työkalu), leikkaus leikkauksesta toiseen: 1,6 s.

• Kaksisuuntainen paikannustarkkuus (ISO 230-2:1988): ≤ 0,006 mm.

• Kaksisuuntaisen paikannuksen toistettavuus (ISO 230-2:1997, 2006): ≤ 0,004 mm.

• Ilmankulutus: 150 L/min 0,35-0,55 MPa:n paineella.

• Koneen massa / DDR-T:n kanssa: 2,1 / 2,3 t.

Lisävarusteet

• Noin 40 työkalunpitokartiota (mukaan lukien alkuperäiset työkalunpitokartiot).

• 2 momenttikierteityspäätä, joissa on kartiot

• 3 poranterää, joissa on kartiot

• 1 kolmiulotteinen anturi kartiolla

• 4-5 jyrsinpäätä

• Hiotut tarkkuuskiinnittimet

• 5-akseliset hiotut ruuvipuristimet, joissa on korotetut leuat

• Kolmen leuan jyrsin, 160 mm

• Nelileukaleukapuristin, 160 mm

• Paralleelisarja

• erikokoiset panossarjat

• Jalustat, mittauslaitteet, mittalaitteet jne.
