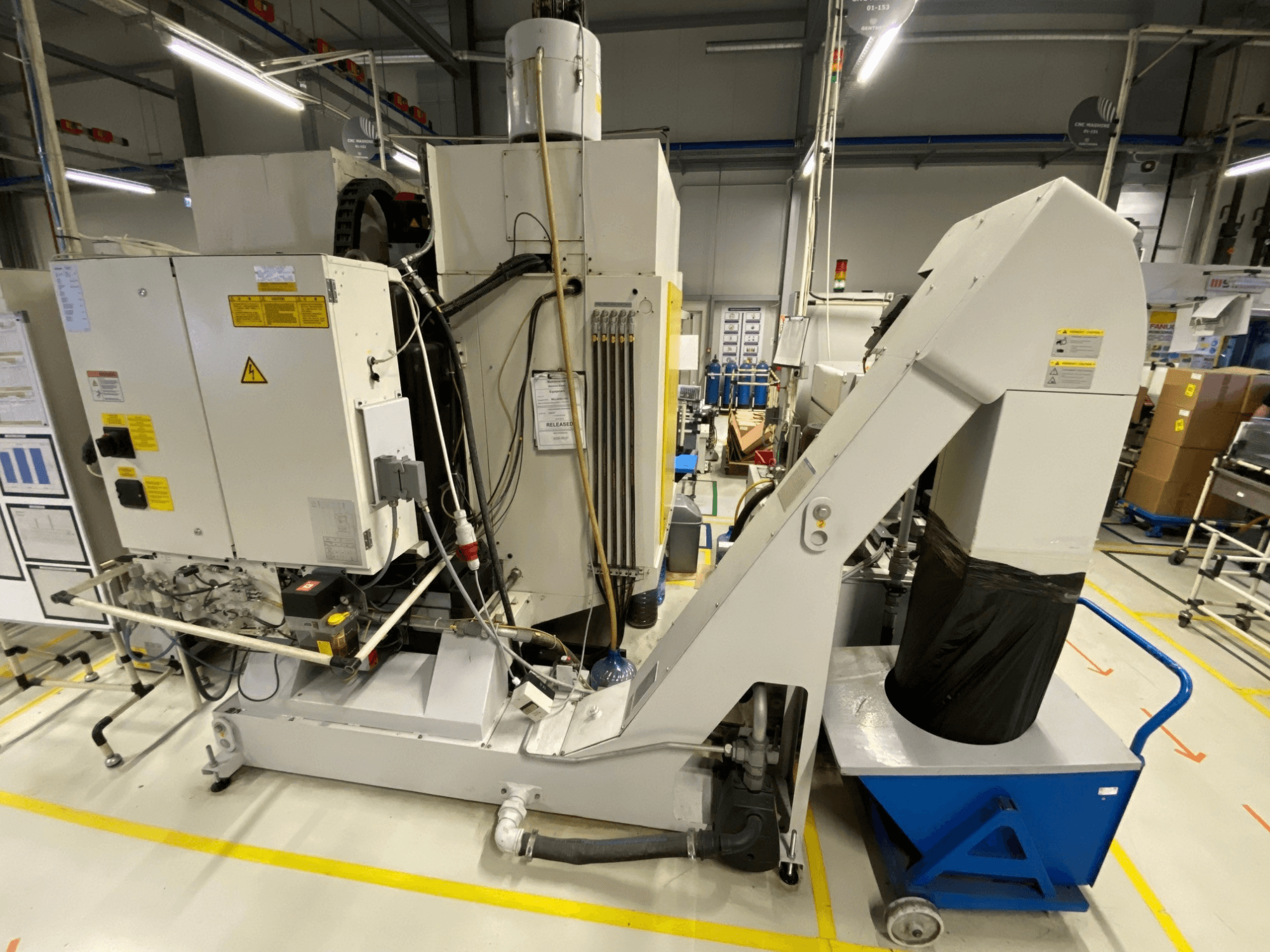

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Liikkeet ja nopeudet

• Pikaliike (X/Y/Z): 48 m/min

• Syöttönopeus (X/Y/Z): 1–15 000 mm/min

• Häiriösäde: 380 mm

• Karan kärki – pöytä: 350–680 mm

Työpöytä

• Kiinnitysalue: 850 × 410 mm

• T-urat: 3

• T-uran leveys: 14H14 mm

• T-urien väli: 125 / 250 mm

• Pöydän korkeus lattiasta: 815 mm

• Työkappaleen enimmäispaino: 250 kg

Kara

• Karan laakerin halkaisija: 50 mm

• Suurin vääntömomentti: 35 Nm (100 %:n käyttöaste)

Työkalumagasiini

• Paikat: 21

• Työkalun enimmäishalkaisija: 80 mm

• Työkalun enimmäispituus: 200 mm

• Työkalun kiristysvoima: 2 200 N

• Työkalun enimmäispaino: 2 kg/työkalu

• Työkalujen kokonaispaino: 23 kg

Leikkauskapasiteetti

• Suurin metallinpoistokapasiteetti: 600 cm³

• Suurin poraushalkaisija: 20 mm

• Suurin kierteitys: M16

Syöttövoimat

• X-akseli: 2 700 N

• Y-akseli: 2 700 N

• Z-akseli: 5 400 N

Sähkö

• Jännite/taajuus: 400 V / 50 Hz

• Kytketty kuorma: 22 kVA

• Teho: 17,6 kW

Saatavilla olevat yksiköt ja käyttöajat

• Yksikkö 1

  • FANUC-sarjanumero: P182ZL013

  • STAMA-sarjanumero: KMM 021.1705

  • Käyttöaika: 400 h 20 min 5 sek

• Yksikkö 2

  • FANUC-sarjanumero: P1827L014

  • STAMA-sarjanumero: KMM 021.1704

  • Käyttöaika: 29 444 h 47 min 12 sek

Lisälaitteet

• KNOLL KF 200/950 -jäähdytysyksikkö

  • Yksikkö 1 Sarjanumero: 1347674

  • Yksikkö 2 sarjanumero: 1347675

• KNOLL 300 K-1 lastunkuljetin

  • Yksikkö 1, sarjanumero: 1347673

  • Yksikkö 2, sarjanumero: 1347676
