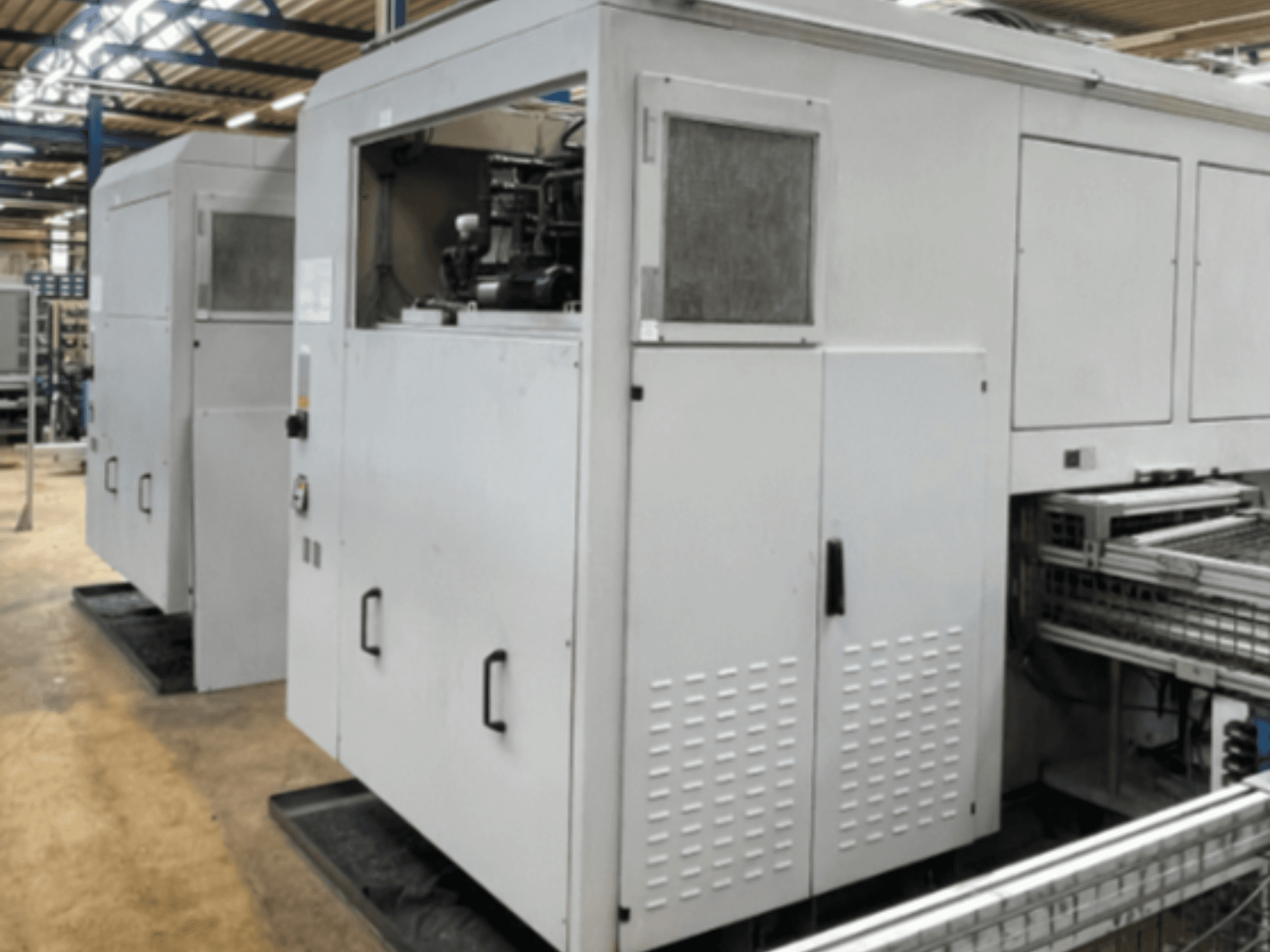

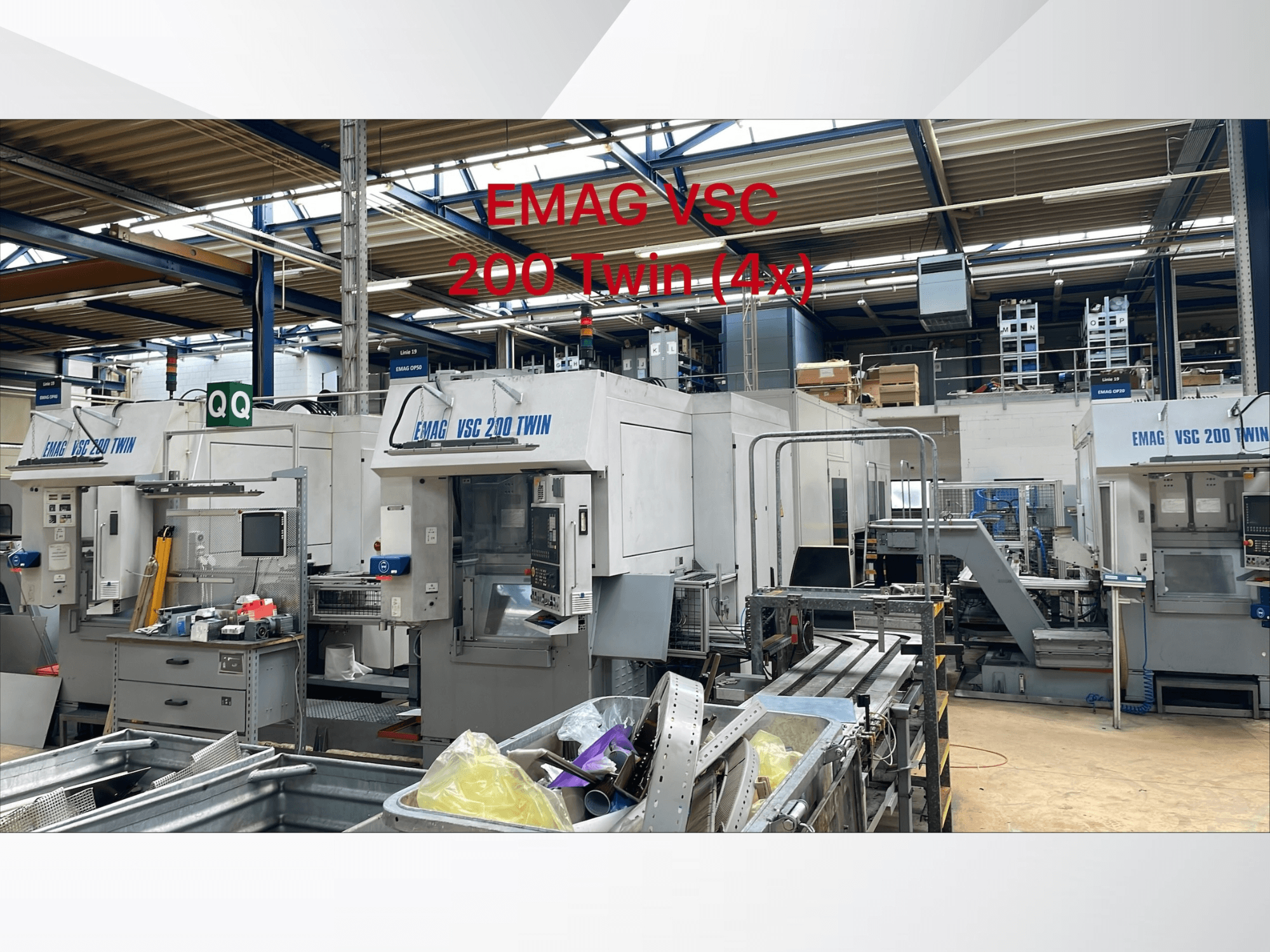

EMAG - VSC 200 TWIN OP 40 CH-TUR-EMA-2005-00001

• Toimintatyypit: OP 40

• Konetyyppi: KONE: EMAG VSC 200 TWIN

• Tuotantotyyppi: Tuotanto: Keskisuuri tai suuri sarjatuotanto

• Karojen lukumäärä: 2

• Kahden työkappaleen samanaikainen työstö: Kyllä

• Riippumattomat X- ja Z-akselien käyttölaitteet: Kyllä

• Riippumattomat mittausjärjestelmät: Kyllä

• Ohjatut työkalut: Kyllä

• Enimmäisruuvin halkaisija: 200 / 250 mm

• Pyörimishalkaisija: 260 mm

• Työkappaleen enimmäishalkaisija: 200 mm

• Suurin X-taajuus: 850 mm

• Z-liike: 200 mm

• Lastausaika: 2-4 s

• Karan laippa: DIN 55 026 koko 6

• Etukaran laakerin halkaisija: 100 mm

• Karan enimmäisnopeus: 6 000 rpm

• Pääkäyttötyyppi: Asynkronimoottori

• Karan teho (40 %:n käyttöaste): 39 kW

• Karan teho (100 % käyttöaste): 28 kW

• Vääntömomentti (40 % käyttöaste): 460 Nm

• Vääntömomentti (100 % käyttöaste): 340 Nm

• Täysi teho käytettävissä alkaen: 800 rpm

• Nopea X-akselin siirto: 45 m/min

• Nopea Z-akselin siirto: 30 m/min

• Syöttövoima X/Z: 11 kN

• Kuularuuvin halkaisija X/Z: 50 / 40 mm

• Turretin tyyppi: Kiekkotornin tyyppi: Disc Turret

• Työkaluasemat: Työkalut: 2 × 8

• Työkalunpidin vakio: DIN 69 880

• Työkalun varren halkaisija: 40 mm

• Revolverin indeksointiaika: 0,3 s

• Koneen sängyn materiaali: Polymeeribetoni MINERALIT®

• Automaattinen poimintalatausjärjestelmä: Kyllä

• Automaattinen työkappaleen lataus ja purku: Kyllä

• Pystysuora työkappaleen kiinnitys: Kyllä

• Käyttöjännite: 400 V

• Ohjausjännite DC: 24 V

• Ohjausjännite AC: 230 V

• Taajuus: 50 Hz

• Liitetty kuorma: 66 kW

• Sulakesuojaus: 160 A

• Sähköstandardi: VDE 0113

• Koneen arvioitu paino: 12 000 kg.

• Käytettävissä olevat ohjausjärjestelmät: Kone on tarkoitettu käytettäväksi FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX.

• Työkappaleiden käsittely: Työkappaleiden käsittely: Kuljettimiin perustuva poiminta-automaatio

Tekniset tiedot voivat hieman vaihdella, koska kyseessä ovat mittatilaustyönä valmistetut koneet!
