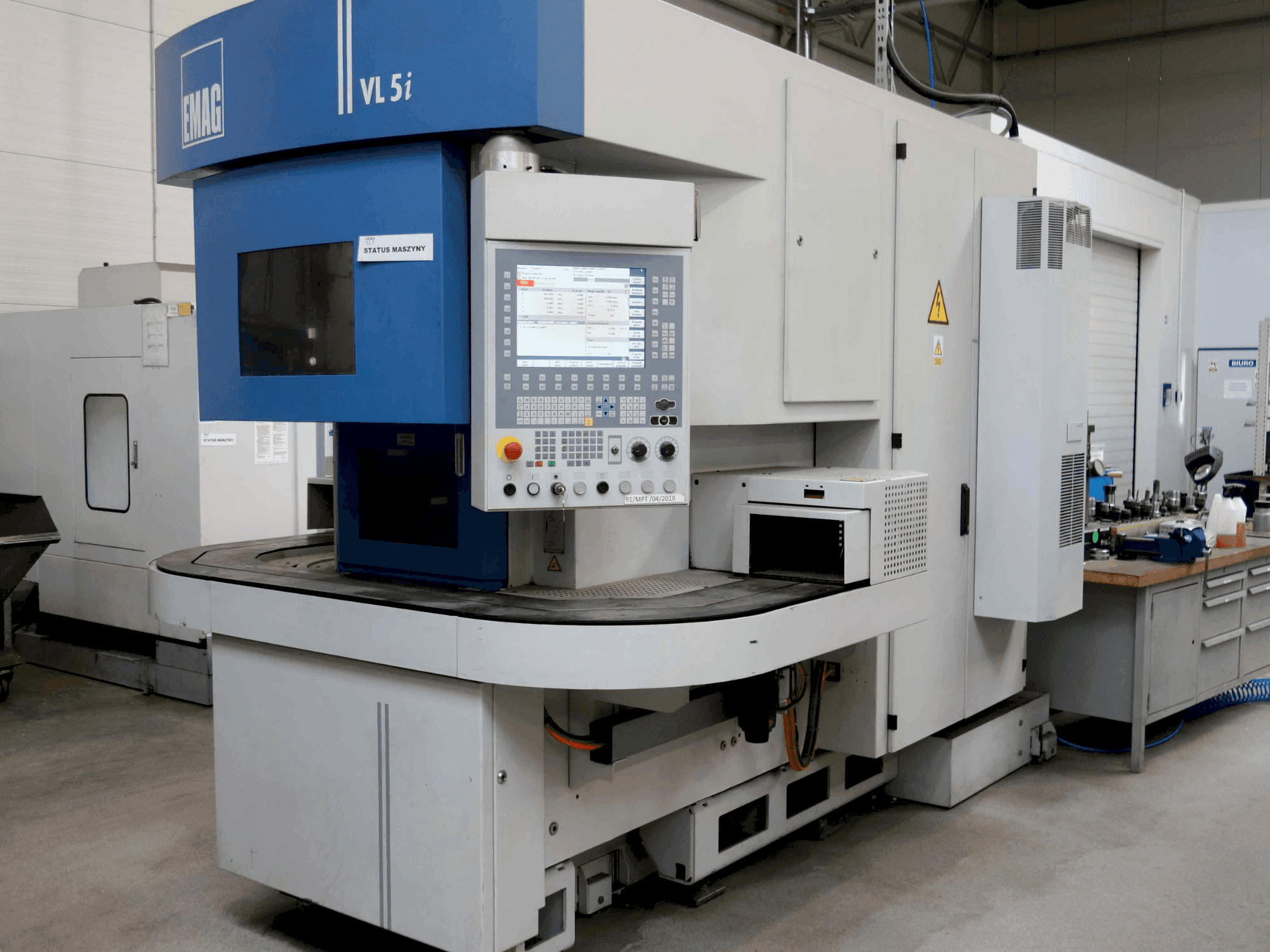

Tämä EMAG VL5 i DSL -pystysorvi on valmistettu vuonna 2014. Siinä on tehokas 18 kW:n pääkarakäyttö, jonka kierrosnopeusalue on 0–4500 rpm. Kone on varustettu Siemens SINUMERIK 840Dsl -ohjausjärjestelmällä ja vankalla 12-paikkaisella EMAG-laippaturretilla, mikä takaa tarkan ja tehokkaan toiminnan. Erikoistuneen hydraulisen istukan ansiosta kone sopii erinomaisesti jopa 6 kg:n painoisten työkappaleiden käsittelyyn. Jos haluat lisätietoja tästä pystysuorasta sorvauskoneesta, ota meihin yhteyttä.
Yleiskatsaus
- merkki: EMAG
- vuosi: 2014
- MALLI: EMAG VL5 i DSL
- sovelluksen tyyppi: Ulkosorvaus
- Sijainti: Puola
- koneen tyyppi: Pystysuora sorvauskone
- ohjausyksikön merkki: SIEMENS
Tekniset tiedot - EMAG EMAG VL5 i DSL
Ohjausyksikkö
- Ohjausmerkki: SIEMENS
- Ohjausmalli: SINUMERIK 840Dsl
Mitat
- Koneen syvyys: 3900 mm
- Koneen korkeus: 3200 mm
- Koneen pituus: 3120 mm
- Koneen paino: 7500 kg
Liike
- Akselit: 2
- X-akselin liike: 745 mm
- Z-akselin liike: 300 mm
Tekninen erittely
- Ajamiset työkalut: Kyllä
- Maks. työkappaleen halkaisija: 220 mm
- Maks. työkappaleen korkeus: 175 mm
- Karan teho: 18 kW
- Karanopeus: 4500 RPM
- Karan läpi jäähdytys: Kyllä
Lisäinformaatio
- Istukan enimmäishalkaisija: 250 mm
- Suurin kääntöhalkaisija: 270 mm
- Suljetun standardiautomaation kapasiteetti: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Suurin sallittu automaation kokonaiskuorma: 175 kg
- Ketjun pituus: 224 tuumaa
- Ketjun lenkkien lukumäärä: 224
- Ketjun askel: 1 tuuma (25,4 mm)
- Latausaika: 2–4 s
- Karalaippa (DIN 55026): Koko 6
- Etukaran laakerin halkaisija: 110 mm
- Pääkäyttömoottorin teho (100/40 % ED): 18 / 27 kW
- Pääkäytön vääntömomentti (100/40 % ED): 200 / 300 Nm
- Kulmanopeus: 850 rpm
- Pikaliikkeen nopeus X-suunnassa: 60 m/min
- Pikaliikkeen nopeus Z-akselilla: 30 m/min
- Syöttövoima X- ja Z-akselilla: 10 kN
- Kuularuuvin halkaisija X / Z: 40 mm
- Työkalunkantaja: 12-paikkainen revolveri, sylinterimäinen varren kiinnike DIN 69880 (VDI 40)
- Työkalun varren halkaisija: 40 mm
- Työkalun enimmäispituus pidikkeineen: 190 mm
- Työkalun suurin häiriöympyrä: 760 mm
- Käyttötyökalujen suurin nopeus: 6000 rpm
- Käyttötyökalujen kulmanopeus: 3000 rpm
- Käyttötyökalujen suurin teho: 8,5 kW
- Käyttötyökalujen suurin vääntömomentti (10/40/100 % ED): 40 / 24 / 15 Nm
- Virransyöttö / virran tyyppi: 3 ~
- Taajuus: 50 Hz
- Käyttöjännite: 400 V
- Ohjausjännite (DC): 24 V
- Ohjausjännite (venttiili / vaihtovirta): 24 V (tasavirta) / 230 V (vaihtovirta)
- Valaisimen liitäntä: 24 V
- Liitäntäteho: 36 kW
- Nimivirta: 64 A
- Syöttösulake: 80 A
- Sähkötekninen standardi: VDE 0113
- Pituus, mukaan lukien lastunkuljetin: 4185 mm
Lisävarusteet, eivät sisälly toimitukseen
Jäähdytysnestesäiliön tilavuus: 360 litraa
Koneen edut
Koneen tekniset edut
Korkea työstötarkkuus, suuret syöttönopeudet, moottoroitujen työkalujen suuri huippunopeus
Kone soveltuu yksivuorokäyttöön
Huoneen maksimilämpötila: enintään 30 °C
Suurin sallittu ilmankosteus: 50 %
Äänenpainetaso: 78 dB(A)
Lisätietoja
Kone on edelleen kytkettynä virtaan
