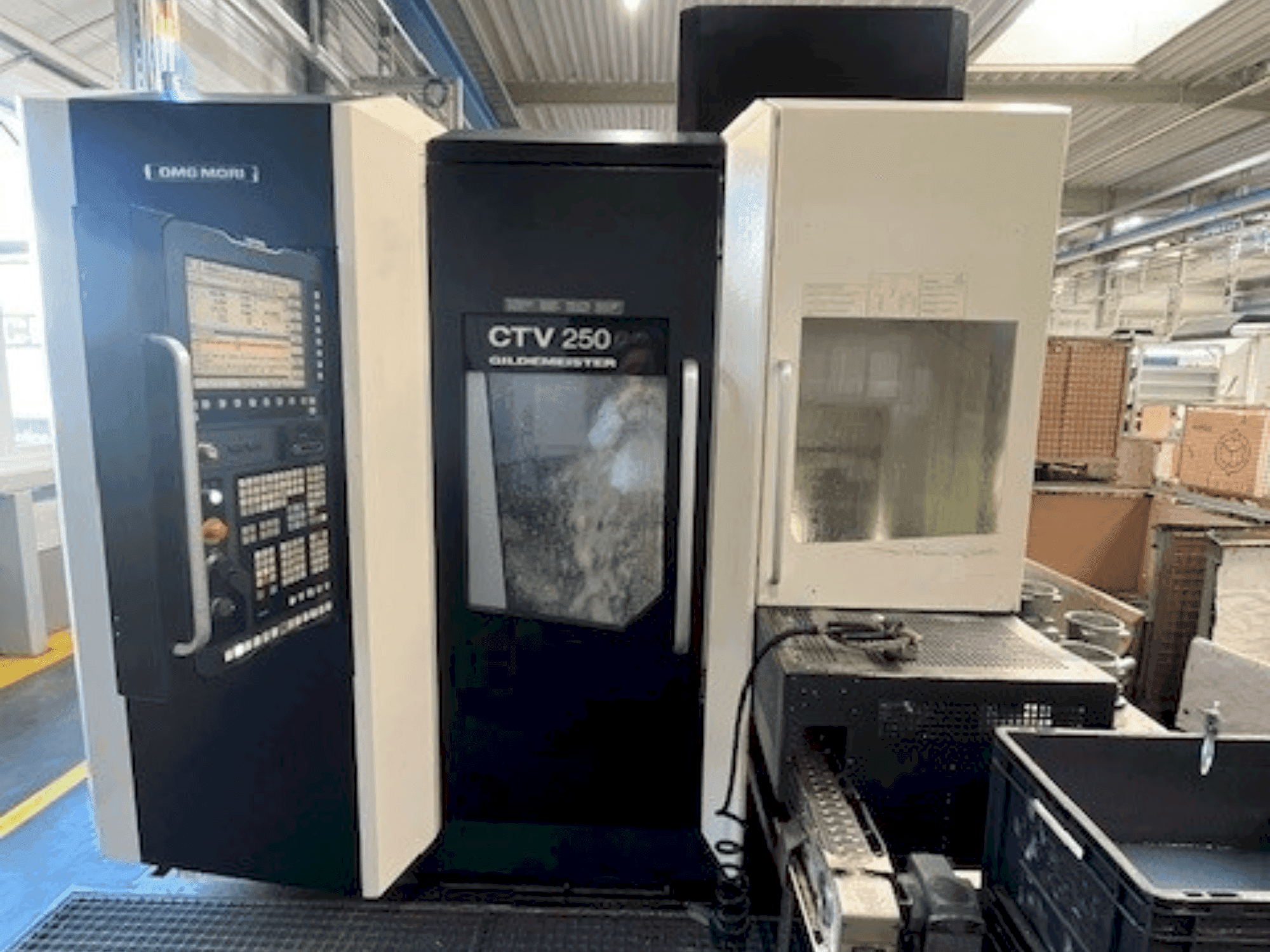

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Lisävarusteet

• shopturn-vaihtoehto

Koneen edut

Tekniset koneen edut

• Saatavuus 01/07/2025 alkaen

• Paino: 6000kg

• 40 kVA

• 58 A Maksimissaan

• 63 A

• 400 V

• 50 Hz

• Ohjausjärjestelmä: Siemens Sinumerik 840D Slimline

• Pääkäyttö: AC-pääkäytin 25 / 32 kW

• Käyttöaste: 100 % / 40 % ED

• Karan nopeus: 5000 rpm

• Vääntömomentti: 280 / 360 Nm

• Ontto puristussylinteri

• 12-asentoinen revolveri työkalunpitimellä

• Revolverin halkaisija: 340 mm

• Saranoitu hihnakuljetin

• 4-värinen tilan merkkivalo

• Ilmapuhallus pääkaran kautta

• C-akseli, jossa on ajettava työkalujärjestelmä UDI 40 -revolverille.

• Kaikkien työkaluasemien käyttö

• Y-akselin liike +90 / -65 mm

• Lineaarinen ohjausjärjestelmä

• Kuularuuvikara

• AC-servomoottori, jossa on integroitu absoluuttinen kooderi

• Lasinen asteikko ohjainradoissa

• Nopea liikenopeus: 30 m/min

• Jäähdytysjärjestelmä 8 / 20 bar

• Jäähdytysnestesäiliön tilavuus: 600 litraa

• Jäähdytysnestepumpun virtausnopeus: 8 bar / 20 l/min

• Korkeapainepumpun virtausnopeus: 20 bar / 40 l/min

• Jäähdytysnesteen syöttö revolverilevyn kautta kaikkiin revolveriasemiin

• Suodatinjärjestelmän suodatusaste: 40 µm.

• Jäähdytysnesteen tason valvonta

• Integroitu työalueen poisto max. 400 m³/h

• Renishaw LP2DD -työkappaleen anturi

• Lastaus- ja purkuasemalle asennettu anturi

• Pneumaattisesti toimivalla läpällä ja sähköisellä ohjauksella varustettu stylus-kärki

• Mittaustarkkuus: 10 µm

• Toimintalevy lisätyökaluja varten

• Konekaapin lämpötilan säätö max. 40°C

• Sähkökaapin jäähdytysyksikkö enintään 40 °C

• Hydrauliöljyn jäähdytin

• Etädiagnoosituki Internetin kautta

• Työalueen huuhtelu 3 huuhteluruuviliitännän avulla

• Kaksi erikseen kytkettävää venttiiliä 8 baarin paineella

• Työkappaleiden poistokuljetin kappaleiden kuljetusjärjestelmää SRA 160 varten

• Työkappaleen halkaisija: 100 mm

• Jatkuva työkappaleen kuljetusjärjestelmä SRA 160 vetoketjumallina

• Varastointikapasiteetti: 30 työkappaletta halkaisija 30-70 mm max 7 kg

• Varastointikapasiteetti: 18 työkappaletta halkaisijaltaan 30-100 mm max 15 kg.

• Työkappaleen enimmäiskorkeus: 160 mm

• Työkappaleiden enimmäiskokonaispaino: 320 kg kuormalavat mukaan lukien.

• Kuormauskorkeus n. 800 mm

• Ketjukuljetinhihna kuljetusprismoilla

• Vetoketjun liikettä ohjataan NC-akselilla

• Vedinkehyssarja

• Työkappaleen halkaisija vähintään 30 mm enintään 160 mm

• Valoeste työkappaleen kuljetusjärjestelmän poiminta-aseman valosulku

• Pitolaite kuormalavojen lastausta varten SRA 160

• Robotin käyttöliittymä Profinet

• Sähköinen liitäntä 6-akseliselle robotille Profinetin kautta

• Sähkötoiminen ruuvipuristimen keskitys ja pintakiinnitysruuvipuristin

• Toimintalevyyn tuettu välivarastointilokero

• Työkappaleen sisäpuolisen alueen puhdistaminen ilmapuhalluksella

• Mittausanturi, jossa on kaksi ilmapuhallussuutinta edessä ja takana.

• Puristuspaineen säätö moottoriohjatuilla venttiileillä

• Puristuspaine ohjelmoitavissa NC-ohjelmalla

• Lastunkuljettimen lastunpoistokourun pidentäminen 300 mm:llä

• Alumiininen työstöpaketti

• Muutettu lietepumppu lastukuljettimessa

• Nauhasuodattimen pakotettu indeksointi

• Suurempi lastusäiliö

• Pistokkeellisten seulojen jatkaminen lastukuljettimelta

• Koneen työalueen 3D-tietomalli STEP- ja IGES-muodossa.

• 3D-mallin toimittaminen CD-levyllä

• PLC/SPS-lähdekoodi, mukaan lukien Siemens-ohjauksen laitteistokokoonpano englanniksi

• Piirustus vakiopohjaisen koneen öljypohjaa varten

• Karan käyttötunnit 18,071

Lisätiedot

Kone on edelleen virran varassa
