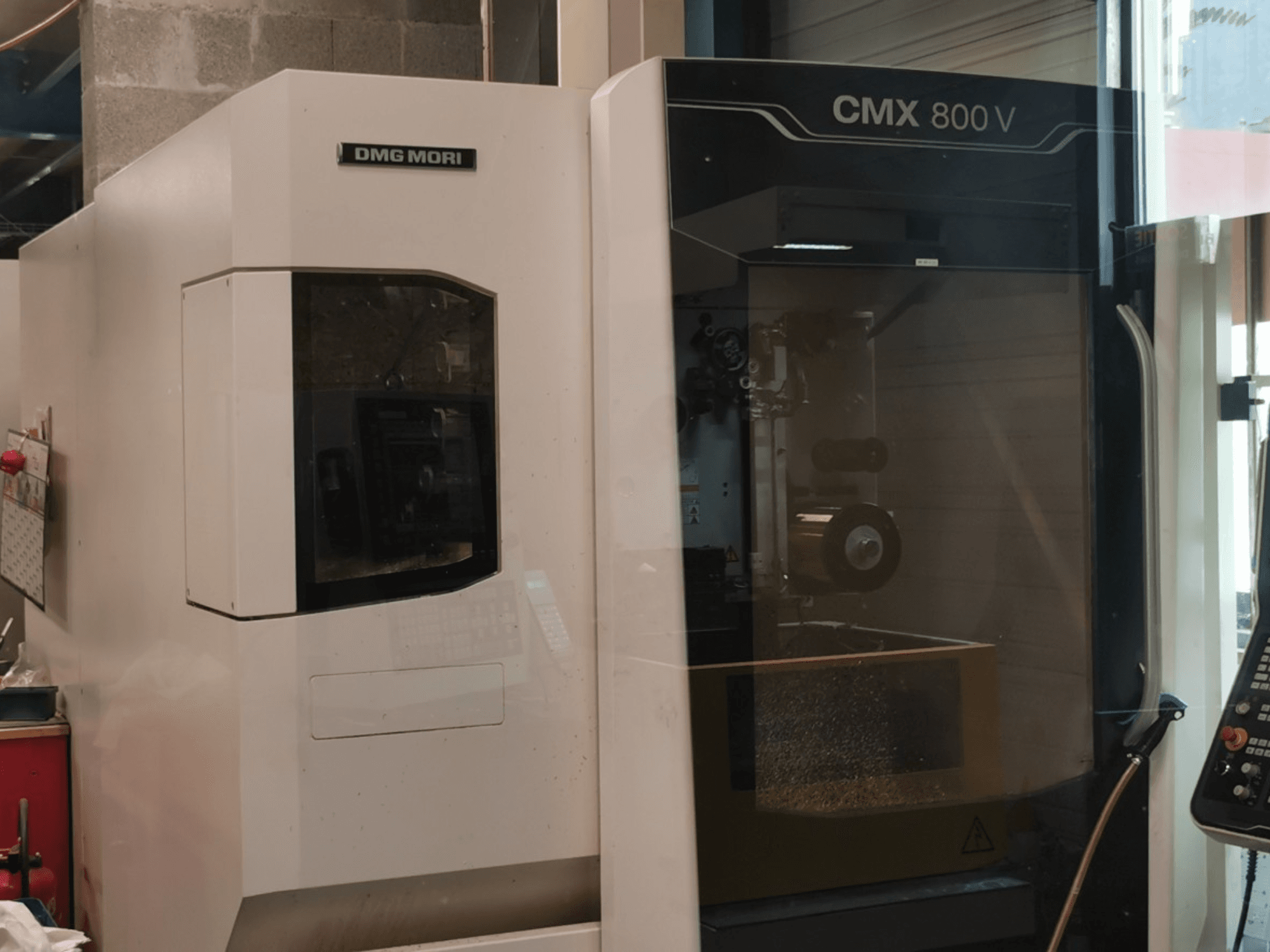

DMG Mori Seiki CMX 800 V

Kuvagalleria

71 000 €

gindumac-hinta

(EXW-hinta)

Pyydä virallista tarjousta

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71 000 €

gindumac-hinta

(EXW-hinta)

pyydä virallista tarjousta

Vieraile koneella

tee vastatarjous

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Ota yhteyttä Whatsappissa

GINDUMAC
Tuotteet
Työstökoneet
➤ Myytävänä käytetty DMG Mori Seiki CMX 800 V | gindumac.com

Näytä alkuperäisellä kielellä

Tämä 3-akselinen DMG Mori Seiki CMX 800 V on valmistettu vuonna 2017. Sen liikealue on 800 mm X-akselilla, 560 mm Y-akselilla ja 510 mm Z-akselilla. Koneessa on vankka, kooltaan 1 100 x 560 mm oleva työpöytä, jonka enimmäiskuormitus on 800 kg. Jos etsit korkealaatuisia työstömahdollisuuksia, harkitse DMG Mori Seiki CMX 800 V -pystykoneistuskeskusta. Ota yhteyttä saadaksesi lisätietoja.

Yleiskatsaus

merkki: DMG Mori Seiki
vuosi: 2017
MALLI: CMX 800 V
tuotantotunnit: 5000
sovelluksen tyyppi: Jyrsintä
Sijainti: Sveitsi
koneen tyyppi: Vertikaalinen työstökeskus
ohjausyksikön merkki: HEIDENHAIN

Tekniset tiedot - DMG Mori Seiki CMX 800 V

Ohjausyksikkö

Ohjausmerkki: HEIDENHAIN
Ohjausmalli: TNC 620

Mitat

Koneen korkeus: 2935 mm
Koneen pituus: 4800 mm
Koneen paino: 5400 kg
Koneen leveys: 5500 mm
Pöydän pituus: 560 mm
Pöydän kuorma: 800 kg
Pöydän leveys: 1100 mm

Liike

Akselit: 3
X-akselin liike: 800 mm
Y-akselin liike: 560 mm
Z-akselin liike: 510 mm

Tekninen erittely

Maks. työkalun paino: 8 kg
Karan teho: 13 kW
Karanopeus: 12000 RPM
Kartion koko: SK 40
Työkaluasemat: 30

Lisäinformaatio

- CNC-ohjaus: HEIDENHAIN TNC 620 (SLIMline-ohjauspaneeli / MC 7420D -tietokone ja näyttö + TE 715D -näppäimistö)

- Pöydän kiinnityspinta: 1 100 x 560 mm

- Pöydän suurin kantavuus (keskellä): 800 kg

- Pöydän lastauskorkeus (lattiasta yläreunaan): 850 mm

- T-urat: 4 / 18H12 (urien välinen etäisyys: 100 mm; 1 vertailuura: 18H7)

- Karin kierrosnopeusalue: 20 – 12 000 r/min

- Karin käyttöteho (40 % ED / 100 % ED): 13 kW / 9 kW

- Karamomentti (40 % ED / 100 % ED): 82 Nm / 54 Nm

- Työkalun kartio / liitäntä: SK40 (DIN 69871 / DIN 69872 muoto A/B vetotappi)

- Työkalun kiinnitysvahvuus: 10 kN (SK40 / BT40)

- Työkalumagasiinin kapasiteetti: 30 paikkaa (ketjutyyppi)

- Työkalun suurin halkaisija (vierekkäisten työkalujen kanssa): 80 mm

- Työkalun suurin halkaisija (vapaiden vierekkäisten paikkojen kanssa): 125 mm

- Työkalun enimmäispituus (karankärjestä mitattuna): 300 mm

- Työkalun enimmäispaino (automaattinen työkalunvaihto): 8 kg

- Magasiinin suurin kokonaiskuorma: 240 kg

- Syöttömoottorit: AC-servomoottorit X-, Y- ja Z-akseleilla

- Pikaliikkeen nopeus (X / Y / Z): 30 / 30 / 30 m/min

- Syöttönopeusalue (X, Y, Z): jopa 20 000 mm/min

- Aseman mittaustarkkuus: 1 µm

- Paikannuksen epätarkkuus P (VDI/DGQ 3441): 6 µm

- Lastunpoisto: Integroitu kaavinliukukuljetin (bande grattante, 220 l:n jäähdytysnestesäiliö, 20 l/min:n pumppu 5 bar:n paineella)

- Ulkoinen jäähdytysnesteen ja ilman syöttö: Ulkoiset säädettävät jäähdytysnesteen suuttimet ja puhallusilma (M25)

- Sisäpuhdistus: Työalueen huuhtelu-/pesupistooli (pistolet de rinçage)

- Akselien manuaalinen liike: Sähköinen käsipyörä (HR 510FS)

- Käyttöoikeudet / turvallisuus: DMG MORI SMARTkey -elektroninen tilanvalitsin

- Näennäisteho: 32 kVA

- Nimellisjännite: 400 V AC ±10 % (3/N/PE)

- Verkkojännitteen taajuus: 50/60 Hz

- Ohjausjännite: 230 V AC / 24 V DC

- Täyskuormavirta (In max): 52 A

- Pääsulake: 63 A

- Oikosulkuvirran katkaisukyky (Ics): 0,63 kA

- Koneen peruspaino: noin 5 400 kg

- Lastunkuljettimen paino: 500 kg

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.

** Vakiotoimituslaajuus käsittää ainoastaan peruskoneen. Lisävarusteet ja oheislaitteet vahvistetaan nimenomaisesti vasta ostoprosessin aikana sitovin sopimuksin.
