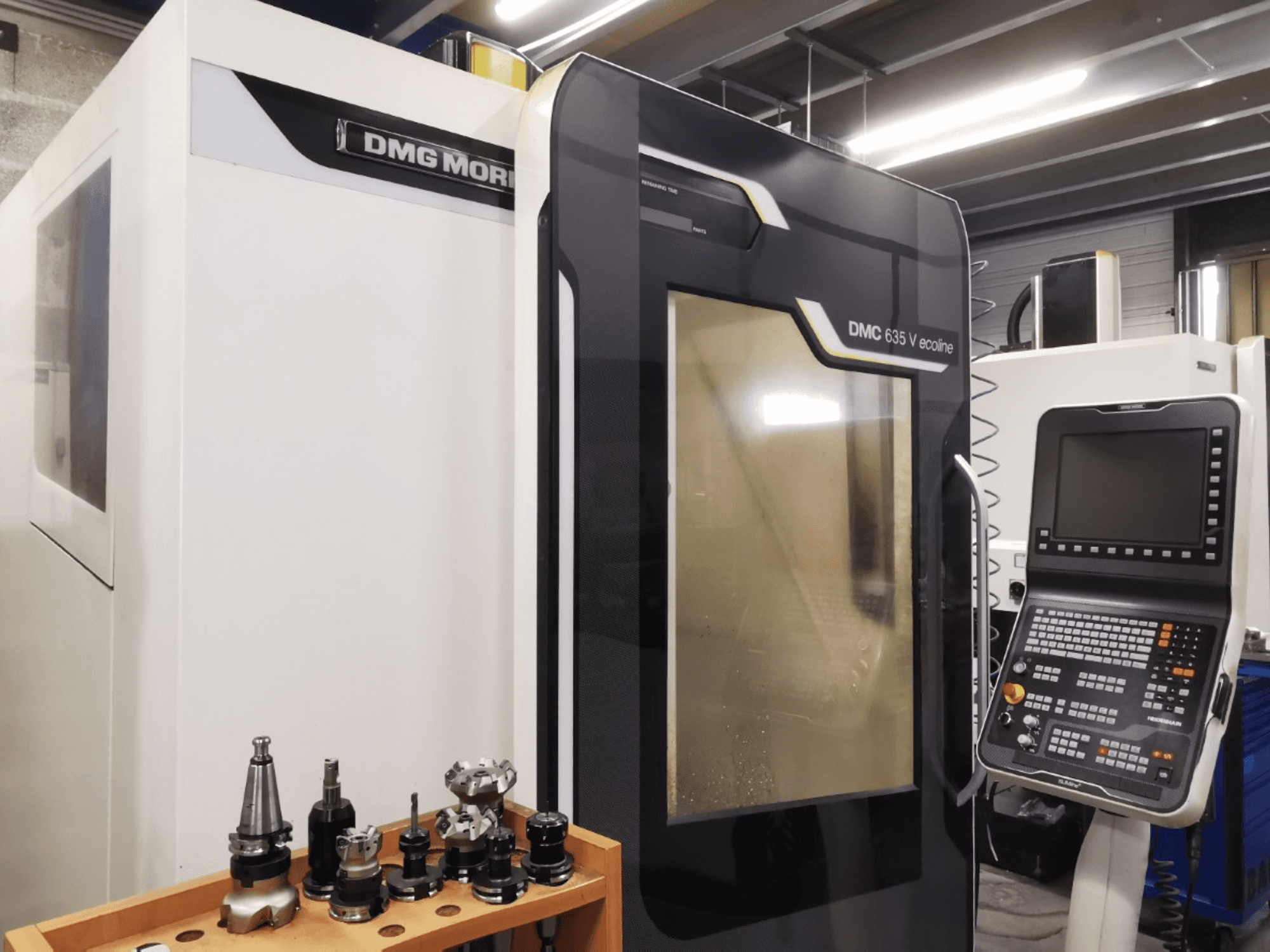

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Ohjaus: HEIDENHAIN TNC 620 (MC 7420D / TE 7150 -näppäimistö / SLIMline-paneeli)

- Akselien lukumäärä: 3 (X, Y, Z)

- X-akselin liikealue: 635 mm

- Y-akselin liikealue: 510 mm

- Z-akselin liikealue: 460 mm

- Pöydän kiinnityspinta: 790 x 560 mm

- Pöydän enimmäiskuormitus (keskellä): 600 kg

- Pöydän T-urat: 4 / 14H12, etäisyys 100 mm (1 vertailura 14H7)

- Pöydän korkeus lattiasta: 720 mm

- Karin kierrosnopeusalue: 20–12 000 rpm (1/min)

- Karin käyttöteho (40 % ED / 100 % ED): 13 kW / 9 kW

- Karamomentti (40 % ED / 100 % ED): 83 Nm / 57 Nm

- Työkalun kartio / liitäntä: SK40 (DIN 69871 / ISO 7388/2 tyyppi A tai DIN 69872 muoto A/B)

- Työkalun kiinnitysvahvuus: 8 kN

- Työkalumagasiinin kapasiteetti: 30 paikkaa

- Työkalun suurin halkaisija (vierekkäiset tyhjät / täytetyt paikat): 130 mm / 80 mm

- Työkalun enimmäispituus: 300 mm

- Työkalun enimmäispaino: 6 kg (työkalumagasiinin enimmäiskokonaiskuorma: 90 kg)

- Pikaliike (X / Y / Z): 30 m/min

- Syöttönopeus (X / Y / Z): Jatkuvasti ohjelmoitavissa jopa 20 000 mm/min

- Paikannustarkkuus / epätarkkuus: 1 µm / 16 µm (VDI/DGQ 3441)

- Jäähdytysnestesäiliön tilavuus: ~120 l

- Koneen paino: ~3 900 kg (3 950 kg 30-työkaluisella työkalumagasiinilla)

- Näennäisteho: 17 kVA

- Nimellisvirta (In max): 28 A

- Pääsulake: 35 A (oikosulkukatkaisukyky: 0,35 kA)

- Virtalähde: 400 V AC (3/N/PE), 50/60 Hz

- Ohjausjännite: 24 V DC / 230 V AC

- Ilman syöttöpaine: 5,5–8,0 bar (ilmankulutus: 30 m³/h ilman puhallusta; +20 m³/h jatkuvasti)

- Koneen mitat (L x S x K): 1 880 mm (2 265 mm jäähdytysnestesäiliön kanssa) x 2 441 mm x 2 742 mm (kuljetuskorkeus min.: 2 330 mm)

- Vaadittu lattiapinta-ala: 4 500 x 4 400 mm
