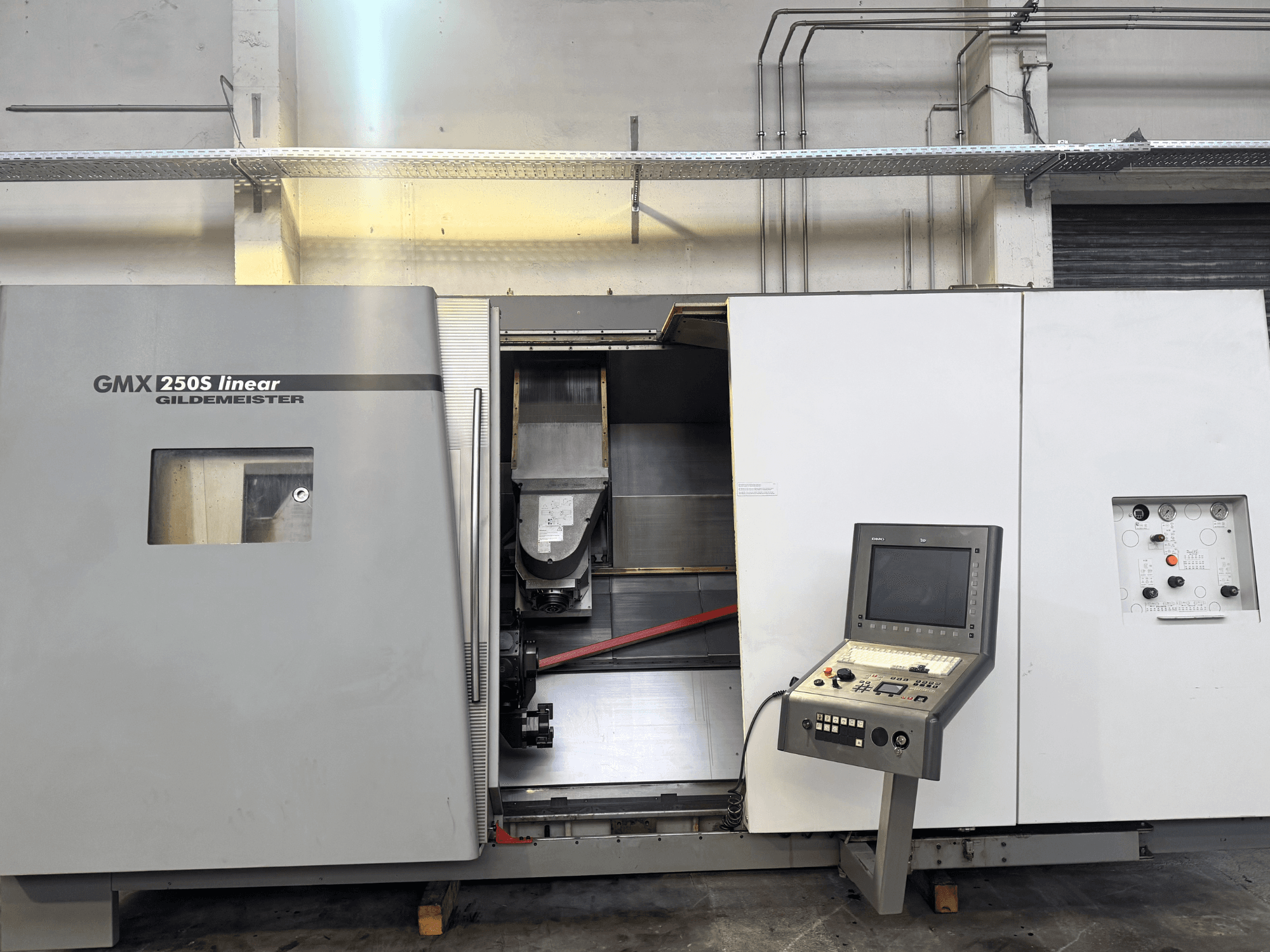

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Ohjauskiskotyyppi: Rullakiskot

- Pääkara:

- Käyttöteho (100 % käyttöaste): 21 kW

- Käyttöteho (40 % käyttöaste): 28 kW

- Karin kierroslukualue (100 % käyttöaste): 5000 rpm

- Karin kierroslukualue (40 % käyttöaste): 5000 rpm

- Perusnopeus: 850 rpm

- Vääntömomentti, maks. (40/100 % ED): 240 / 320 Nm

- Käyttötyyppi: AC/1, integroitu karamoottori 76

- C-akselin nopeus: 5000 rpm

- C-akselin vääntömomentti: 320 Nm

- C-akselin tarkkuus: 0,001 astetta

- Istukan halkaisija: 200–315 mm

- Tangon enimmäiskapasiteetti: 65 mm

- Karalaippa: Flachflansch 170 h5

- Karareikän halkaisija: 80 mm

- Kiinnityssylinterin reiän halkaisija: 67 mm

- Etulaakerin halkaisija: 120 mm

- Työkalukara / jyrsinkara:

- Työkalunpidin: HSK63-A

- Karin maksiminopeus: 12 000 r/min

- Käyttöteho (100 % / 40 % ED): 13,2 / 22 kW

- Vääntömomentti (100 % / 40 % ED): 60 / 100 Nm

- Kara 2 (vastakara – lisävaruste):

- Käyttöteho (100 % / 40 % ED): 21 / 28 kW

- Maksimikierrosluku: 5000 rpm

- Istukan halkaisija: 315 mm

- Tangon maksimikapasiteetti: 65 mm

- Työstöalue / sorvaushalkaisija:

- Kääntöhalkaisija (maks.): 640 mm

- Suurin sorvaushalkaisija: 520 mm

- Suurin sorvaushalkaisija vastakaran yli: 400 mm

- Sorvaushalkaisija vastakaran ja revolverin yli, maks.: 250 mm

- Suurin sorvaushalkaisija takakaran yli: 400 mm

- Karaväli: 1500 mm

- Sorvauspituus (lyhyt / pitkä): 1175 mm

- Työkappaleen paino istukassa (laipan paino) enintään: 150 (100) kg

- Työkappaleen painopiste karalaipasta mitattuna enintään: 200 mm

- Työkappaleen paino (akseliosat, takapään kanssa) enintään: 800 kg

- Liukukiskon liikealue:

- Liukukisko 1 (yläosa): X1 = 550 mm, Y1 = 180 mm, Z1 (lyhyt/pitkä) = 1185 mm, B1 = 240 astetta

- Liukukisko 2 (lisävaruste): X2 = 180 mm, Z2 (lyhyt/pitkä) = 1050 mm

- Liukukisko 3 (vastakara): Z3 (lyhyt/pitkä) = 1150 mm

- B-akseli:

- Kääntönopeus maks.: 30 rpm

- B-akselin vääntömomentti (S6-40 %/maks.): 2860 / 5720 Nm

- B-akselin tarkkuus: 0,001 astetta

- Hydraulinen kiristysvoima (30 bar): 2000 Nm

- Työkalumagasiini:

- Työkalupaikkojen lukumäärä: 36

- Työkalun enimmäispaino: 8 kg

- Työkalun enimmäispituus: 400 / Ø80 mm

- Työkalun enimmäispituus vapaalla tilalla: 250 / Ø125 mm

- Työkalun vakioläpimitta: Ø80 mm

- Työkalun enimmäispituus ilman vapaata tilaa: 230 / Ø80 mm

- Sorvaustyökalun f-mitta (vakio): 40 mm

- Sorvaustyökalun f-mitta vapaalla tilalla, maks.: 62,5 mm

- Työkalun kallistusmomentti (vakio, maks.): 60 (100) kg/cm

- Nostoliike: 85 mm

- Revolveri 2 (lisävaruste):

- Varustettu moottoroiduilla työkaluilla: Kyllä

- Työkalupaikkojen lukumäärä: 12

- Akselin halkaisija standardin DIN 69880 mukaan: 40 mm

- Moottoroitujen työkalujen lukumäärä: 12

- Käyttöteho (maks. 100 % ED): 10,7 kW

- Vääntömomentti (maks. 100 % ED): 32 Nm

- Kierroslukualue: 4000 rpm

- Indeksointiaika (30/180 ast.): 0,34 / 0,64 s

- Työkalun enimmäiskuormitus: 100 kg

- Työkalun kuormituksesta johtuva sallittu epätasapaino: 63 Nm

- Syöttömoottorit ja pikaliike (liukukiskot 1, 2, 3):

- Pikaliike X/Ys/Z (liukukisko 1): 40 / 24 / 70 m/min

- Syöttövoima X/Ys/Z (liukukisko 1, S6-40 %): 7 / 11 / 7,5 kN

- Liikeerottelukyky X/Ys/Z (liukukisko 1): 0,001 mm

- Kuularuuvi X (liukukisko 1): Ø32 x 20 mm

- Kuularuuvi Ys (liukukisko 1): Ø40 x 15 mm

- Lineaarimoottori Z1-akseli: 1FN3600-4WB00

- Pikaliike X/Z (liukukisko 2): 24 / 36 m/min

- Syöttövoima X/Z (liukukisko 2, S6-40 %): 9 / 11 kN

- Pikaliike Z (liukukisko 3): 36 m/min

- Syöttövoima Z (liukukisko 3, S6-40 %): 13 kN

- Jäähdytysneste ja lastunkuljetin:

- Jäähdytysnesteen tilavuus: 370 l

- Käyttöteho: 0,25 kW

- Jäähdytysnesteen pumppu (uppopumppu): 202 l/min

- Kuljetuskapasiteetti: 100 kg/h

- Hydrauliikka:

- Tilavuus: 40 l

- Pumpun teho 1/2: 5,5 kW

- Pumpun paine 1/2: 100 bar

- Pumpun virtausnopeus 1/2: 38 l/min

- Pneumatiikka:

- Paine: 6 bar

- Ilmankulutus: 40 m³/h

- Jäähdytysyksikkö:

- Jäähdytysnesteen tilavuus: 15 l

- Jäähdytysteho: 4,5 kW

- Virtausnopeus: 15 l/min

- Syöttöpaine: 6 bar

- Jäähdytyskierrosten lukumäärä: 1

- Jäähdytysnesteen lisävarusteet:

- Säiliön tilavuus: 500 (1000) l

- Kokonaisteho (vakio/lisävaruste): 1,1 (5,1/12,6) kW

- Pumpun paine 1/2/3: 8 / (20/80) bar

- Pumpun virtausnopeus 1/2/3: 20 / (40/11) l/min

- Suodattimen suodatusaste: 40 µm

- Jäähdytysteho lisävarusteella 80 bar: 4,9 kW

- Tarkkuus standardin VDI/DGQ 3441 mukaisesti (lämpötilassa T = 20 ± 2 °C):

- Asemointitoleranssi P akseleilla X1/Y1/Z1: 10 / 10 / 16 µm

- Sijaintitoleranssi B: 10 mGrad

- Sijaintitoleranssi X2/Z2: 10 / 16 µm

- Sijaintitoleranssi Z3: 16 µm

- Keskimääräinen hajonta Ps akseleilla X1/Y1/Z1: 3 / 3 / 4 µm

- Keskimääräinen hajonta Ps suunnassa B: 3 mGrad

- Keskimääräinen hajonta Ps akseleilla X2/Z2: 3 / 4 µm

- Keskimääräinen hajonta Ps akselilla Z3: 4 µm

- Sähköiset tekniset tiedot:

- Kytketty kuorma: 75 kVA

- Käyttöjännite: 400 V

- Taajuus: 50 Hz

- Sulakesuojaus (hidas): 125 A (VDE 0100)

- Ohjausjännite (AC / DC): 230 V / 24 V

- Mitat ja paino:

- Asennusmitat (P x L x K): 7800 x 4100 x 3040 mm

- Kuljetusmitat (P x L x K): 5000 x 3000 x 2800 mm

- Koneen paino ohjauskaappi mukaan lukien: 15 000 kg

- Käyttötunnit:

- Ohjausyksikön käyntitunnit: 35 398 h

- Karin / automaattitoiminnan käyttötunnit: 14 802 h

• Ohjausyksikkö: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4. akseli takapään kanssa (erikoisominaisuus)

• Työkalumagasiini, jossa 22 työkalupaikkaa (lisävaruste)

Lisävarusteet

• Lastualusta

• Lastunkuljetin

• Jäähdytysnestejärjestelmä
