Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

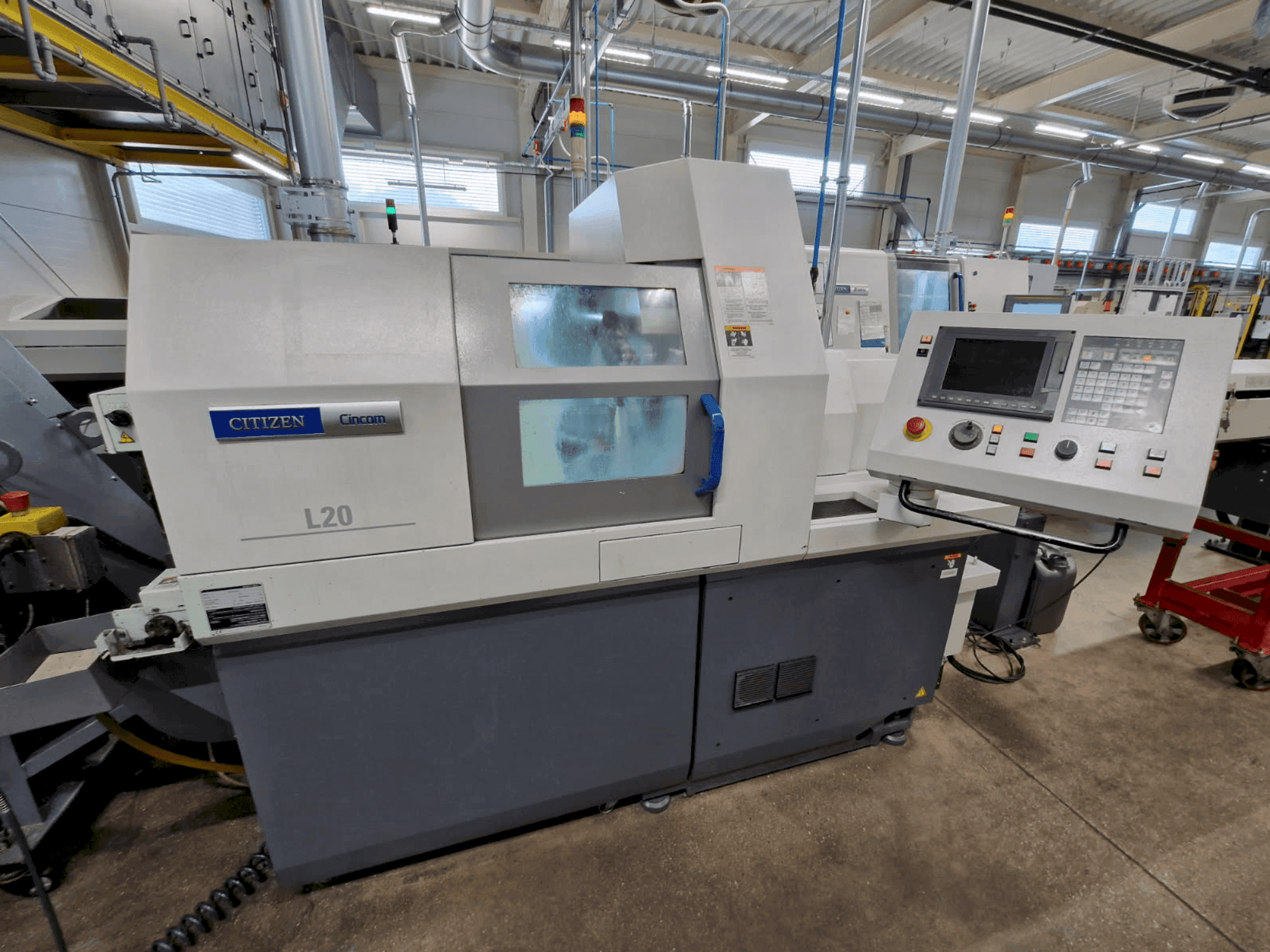

CITIZEN Cincom L20E-2M8, jossa on FMB-tangonsyöttölaite ja LNS-sirukuljetin.

Kone soveltuu tehokkaaseen sorvaukseen halkaisijaltaan enintään 20 mm:n sorvaukseen.

Koneeseen mahtuu jopa 37 työkalua monimutkaisten tuotteiden työstöä varten.

Työkalujen osakokoonpanosarja:

Pystypidike, jossa on 5 työkalua

4-7 pyörivää työkalua poikittaissuuntaiseen säteittäiseen työstöön.

Poratyökalut 3-9 etukappaleen työstöön

0-4 pyörivää työkalua vastakaraa varten

4-10 poratyökalut vastakaraa varten

Peruskokoonpano

Perussänky: lohkovalu, jossa on vahvat lineaariset ohjaimet (lämpö- ja tärinänkestävyys).

Pääkara: Ø läpivienti 26 mm (max. tanko Ø20 mm): 10 000 rpm, C-akseli, Ø läpivienti 26 mm (max. tanko Ø20 mm).

W1: pystysuora pidin, jossa 5 työkalua (12 × 12 × 130 mm).

3 × GSC1310 radiaalisesti pyörivät työkalut ER16 (1 kW, 7 500 rpm).

GSE3210 0°/90° säädettävä pyörivä yksikkö jyrsintäyksikköä varten (3 × GSC1310 ER16).

U124B porauslohko (2+1) syviä reikiä varten.

Vastakara: 8 000 rpm, valinnainen C-akseli, teho 0,75/1,5 kW.

U153B vastakarayksikkö (0,75 kW) + 4× SAU819 adapterit Ø19,05

Ohjain: Mitsubishi Meldas 700 (Windows-käyttöjärjestelmä, parannettu prosessori, LCD-näyttö 8,4").

Samanaikainen työstö pää- ja apukaralla

Uusi liukuovikannen muotoilu, tilaa säästävästi

Tekniset tiedot

Pääkara

Suurin sorvauspituus: 200 mm

Läpimenevä Ø: 26 mm

Max. tangon Ø: 20 mm

Nopeus: 200-10 000 rpm

Teho: 2,2 / 3,7 kW

Paikannus: C-akseli (0,001°)

Vastakara

Max. tangon Ø: 20 mm

Nopeus: 200-8 000 rpm

Teho: 0,75 / 1,5 kW

Paikannus: C-akseli

Työkappaleen enimmäispituus kiinnityspannassa: 80 mm

Käynnistettävät työkalut

Nopeus: 200-7 500 rpm

Teho: 1 kW

5 työkalua (pystypidike) + 4-7 säteittäistä + 3 Z-suunnassa

Työkalut

5 työkalua (12 × 12 × 130 mm)

3-asentoinen porauslohko vastakara (3 × Ø25,4 mm).

Takakoneistuspitimet: 3-6 (Ø19,06 mm)

Ohjaimet

Lastat: E145

Ohjausholkki: Neukomm 22.001

Kone ER16 / ER11

Lisävarusteet

• Kiinnitysyksikkö Ø25 mm

• Pumppu 15 bar vastakaran huuhtelua varten.

• SAU819-sovittimet Ø8 mm:iin asti

• Muuntaja 3×400V/3×200V, 10 kW

• Lastukuljetin LNS MH-HB

• FMB Minimag 20/3200 tankosyöttölaite.
