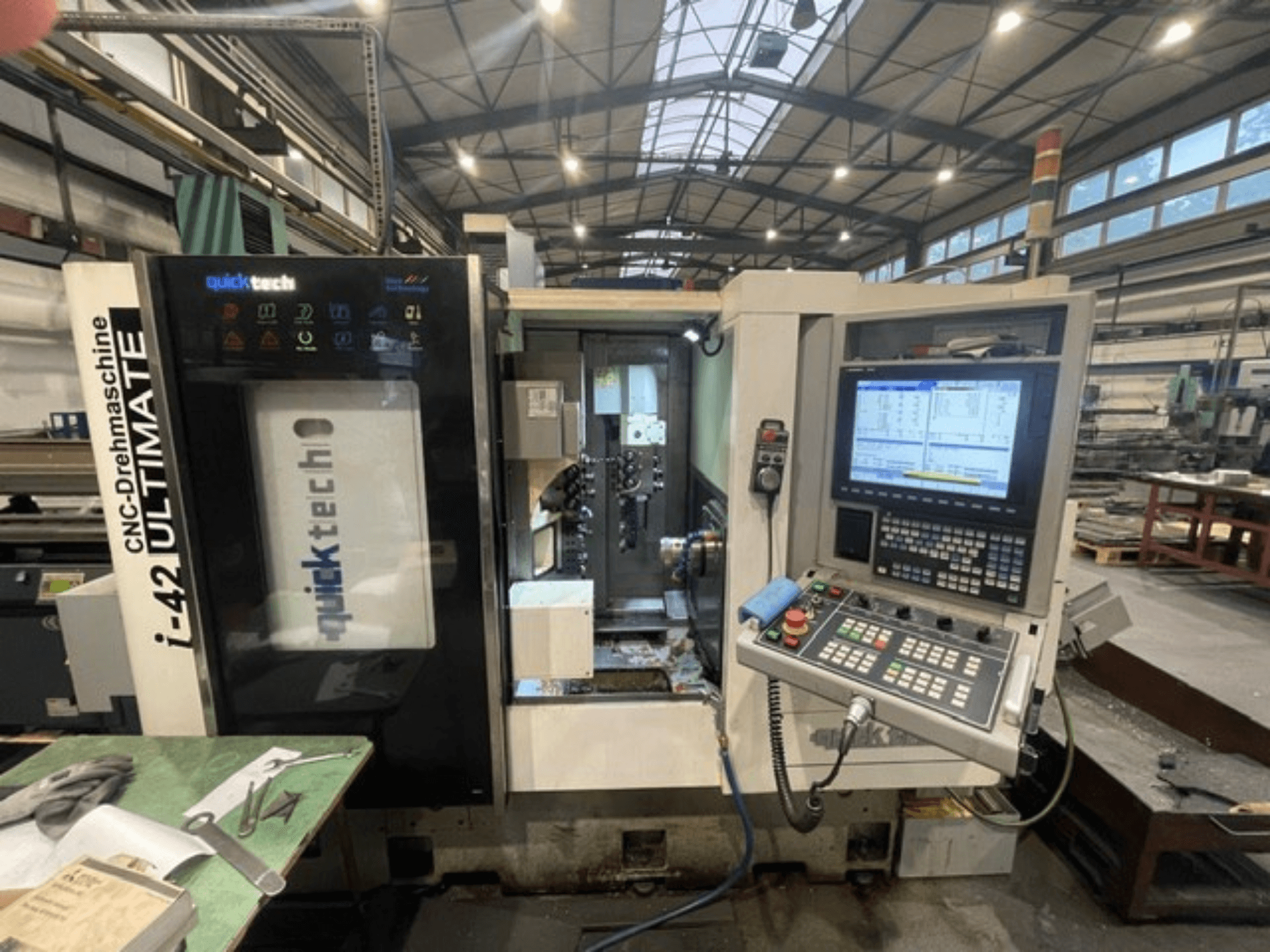

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Valvonta

  • Mitsubishi M720 CNC

  • 15" värillinen LCD-näyttö

  • Ovi LED-merkkivaloilla

  • Toimintailmoitus ja automaattinen hälytyskytkin

  • Sisäänrakennettu tiedonsiirto/liitäntä tankosyöttölaitteen kanssa

  • CE-merkintä

  • Opas/käsikirja

• Pääkara

  • Laakerin halkaisija: 100,0 mm

  • Maksimi tankohalkaisija: 42 mm

  • Max työstöpituus: 250,0 mm

  • Varmistin: 1.2.2.2: DIN-173E42B

  • Karan nokka: A2-5

  • Karan poraus: 44,0 mm

  • C-akseli: 0,001°

• Vastakara

  • Maksimi tangon halkaisija: 42 mm

  • Max työstöpituus: 100 mm

  • Varmistusholkki: DIN-173E-42B

  • Karan nokka: A2-5

  • Nopeus: 4000 rpm

  • Teho: 3,7 kW

  • C1-akseli: 0,001°

• Liikkeitä ja akseleita

  • X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°.

  • X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm

  • Servomoottorit (X, Y, Z, X1, Y1, Z1): 1,5 kW kukin.

  • Indeksointi työkalun asennosta: 0.3 s

  • Työkalun vaihtoaika (leikkaus/leikkaus): 0.6 s

• Työkalupää (pää)

  • Yhdistetty tyyppi

  • Työkalut: työkalut: 6 ulkoista, 5 sisäistä

  • Ulkoisen työkalun koko: 20,0 × 20,0 mm.

  • Sisäinen työkalu: Max: ER20 / 20,0 mm

• Käyttökelpoiset työkalut (tärkeimmät)

  • B-akseli, jossa on 12 käyttökäyttöistä työkalua

  • Teho: teho: Mitsubishi AC Servo, 15 kW

  • Nopeus: 4000 rpm

  • Max: ER-20

  • Max poraushalkaisija: 12 mm

  • Max: M10 × 1.5

• Työkalupää (laskuri)

  • Yhdistetty tyyppi

  • Työkalut: 5 ulkoista, 9 sisäistä

  • Ulkoisen työkalun koko: 20,0 × 20,0 mm.

  • Max. sisäinen työkalu: ER20 / 20,0 mm

• Vetävät työkalut (laskuri)

  • Lukumäärä: 6 (3 aksiaalista, 3 radiaalista)

  • Teho: teho: Mitsubishi AC Servo, 1,5 kW

  • Nopeus: 4000 rpm

  • Työkalun maksimikoko: ER-20

  • Max poraushalkaisija: 12 mm

  • Max: M10 × 1.5

• Hydraulijärjestelmä

  • Hydraulimoottori: Hydraulimoottori: 0,75 kW

  • Järjestelmän enimmäispaine: 50 kg/cm3

• Voitelujärjestelmä

  • Voitelumoottori: 25 W

  • Säiliön tilavuus: 2 l

• Jäähdytysjärjestelmä

  • Jäähdytysnestesäiliö: 200 l

  • Jäähdytysmoottori: 1/4 HP

  • Jäähdytysnesteen paine: 2,5 MPa

• Pituus: 2900 mm (3500 mm mukaan lukien koneeseen kuuluva lastukuljetin).

• Vakiovarusteet

  • Perusvarustus työkaluineen

  • Työkalunpidin ja hylsysarja

  • Automaattinen voitelu

  • Lastunpoistolaite/lastunkuljetin (integroitu, mittoja koskevan huomautuksen mukaan).

  • Työkappaleen poisto (lapio) - jos integroitu.

  • 15" värillinen LCD-näyttö

  • Toiminnan merkkivalo ja automaattinen hälytyskytkin

  • Opas/käsikirja

  • Ovi, jossa on LED-merkkivalot

Lisävarusteet

• Automaattinen tankosyöttölaite, pituus 1200 mm

• Työkappaleiden poistokuljetin

• Työkappaleiden poistolapio (jos se toimitetaan ulkoisena yksikkönä).

• Muuntaja 380-440 V, 60/50 Hz
