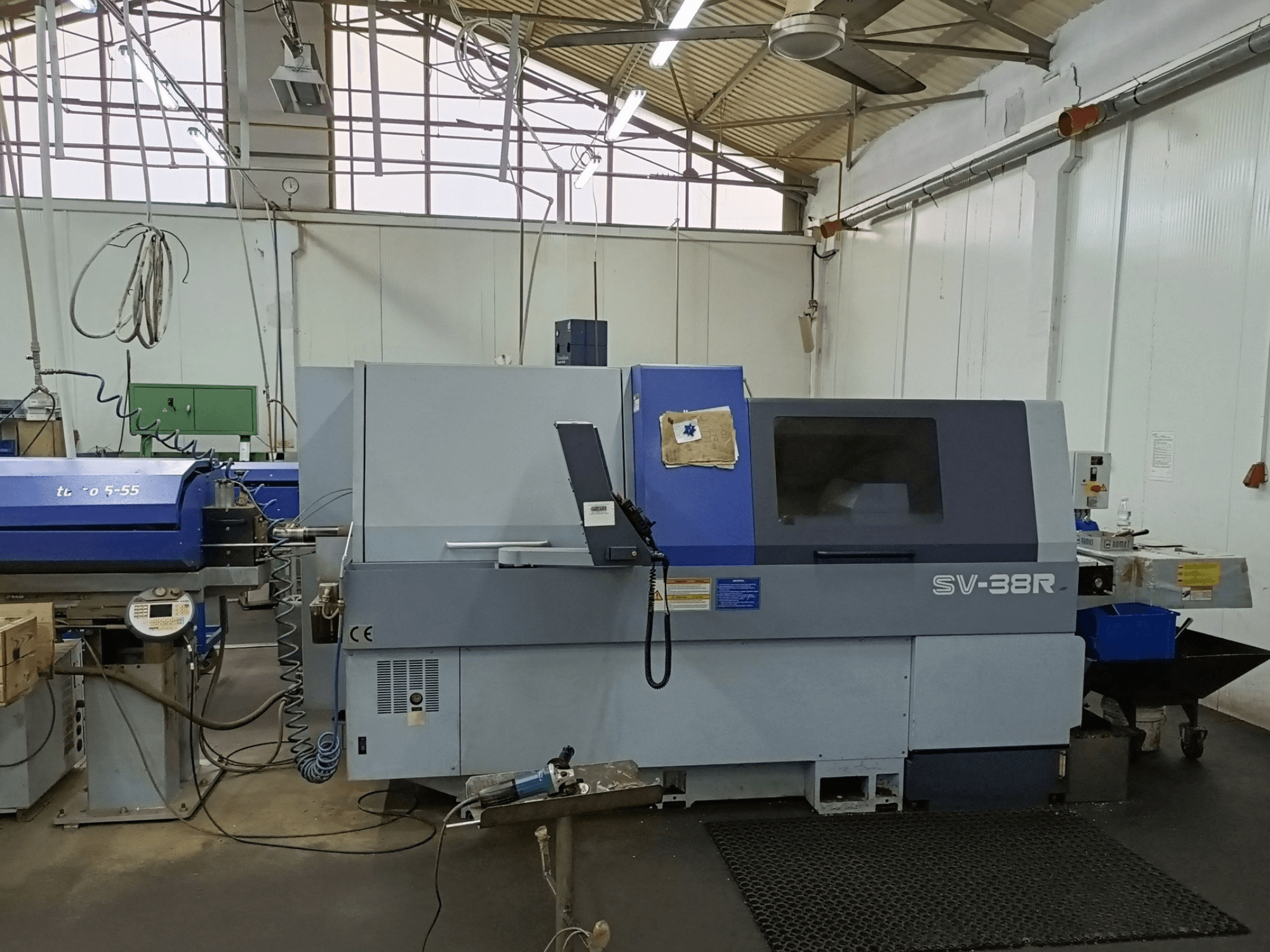

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Akselikaavio: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Koneistuskapasiteetti:

  • Suurin sorvaushalkaisija: 38 mm

  • Karaosan suurin liike: 350 mm

  • Pikaliike: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/min; Y2 20 m/min; Y3 15 m/min

• Pääkara:

  • C-akselin ohjaus

  • Moottorin teho: 7,5 kW jatkuva / 11 kW (10 min, 25 % käyttöaste)

  • Pääkaran kiristysholkki

  • Synkroninen pyörivä ohjausholkki ilmapuhalluksella

• Apukara:

  • Enimmäisnopeus: 7 000 rpm

  • C-akselin ohjaus

  • Moottorin teho: 5,5 kW jatkuvasti / 7,5 kW (10 min, 40 % käyttöaste)

  • Apukaran kiristysholkki

  • Ilmapuhallus

• Työkalujärjestelmä:

  • 5-paikkainen työkalupylväs

  • 10-paikkainen työkalutorn

  • 8-karainen takakoneistusyksikkö

  • Etuporaus: 3 työkalua asemaa kohti

  • Suurin poraushalkaisija: 23 mm

  • Suurin kierteityskapasiteetti: M16 × 2,0

• Käyttötyökalut:

  • Työkalupylväs: 4 moottoroitua paikkaa; maksiminopeus 6 000 rpm; moottori 2,2 kW

  • Vaihtopää: 2 moottoroitua työkalua asemaa kohti; maksiminopeus 5 700 rpm; moottori 2,7 kW jatkuvatoiminen / 4 kW (5 min, 30 % käyttöaste)

  • Suurin poraushalkaisija (moottorikäyttöinen): 10 mm

  • Suurin kierteityskapasiteetti (moottorikäyttöinen): M8 × 1,25

• Sisäänrakennetut/vakiovarusteet:

  • Työkalun katkeamisen tunnistus

  • Automaattinen keskitetty voitelu

  • Hydrauliyksikkö

  • Pneumaattinen yksikkö

  • Jäähdytysnesteen tason ilmaisin

  • Vuodonilmaisinkytkin

  • Työalueen valaistus

  • RS-232C-liitäntä

• Käyttötunnit ja laskurit:

  • Käynnissä: 24 295 h 59 min

  • Käyttö: 21 038 h 55 min 37 sek

  • Leikkaus: 6 872 h 30 min 44 sek

Lisävarusteet

• Tangonsyöttölaite: FMB Maschinenbau, malli FMB turbo 5-55 / 3200 A (vuosi 2016)

  • Tangon enimmäispituus: 3 200 mm

  • Tangon halkaisija toimitettujen tietojen mukaan: 5–65 mm (vahvistettava syöttölaitteen dokumentaatiosta)

  • Syöttönopeus: 0–1 000 mm/s; Paluunopeus: 0–1 000 mm/s

  • Tangonsyöttölaitteen liitäntä

  • Huomautus: Sorvin rajoittama todellinen työstöhalkaisija on 38 mm

• Valmiiden osien kuljetin
