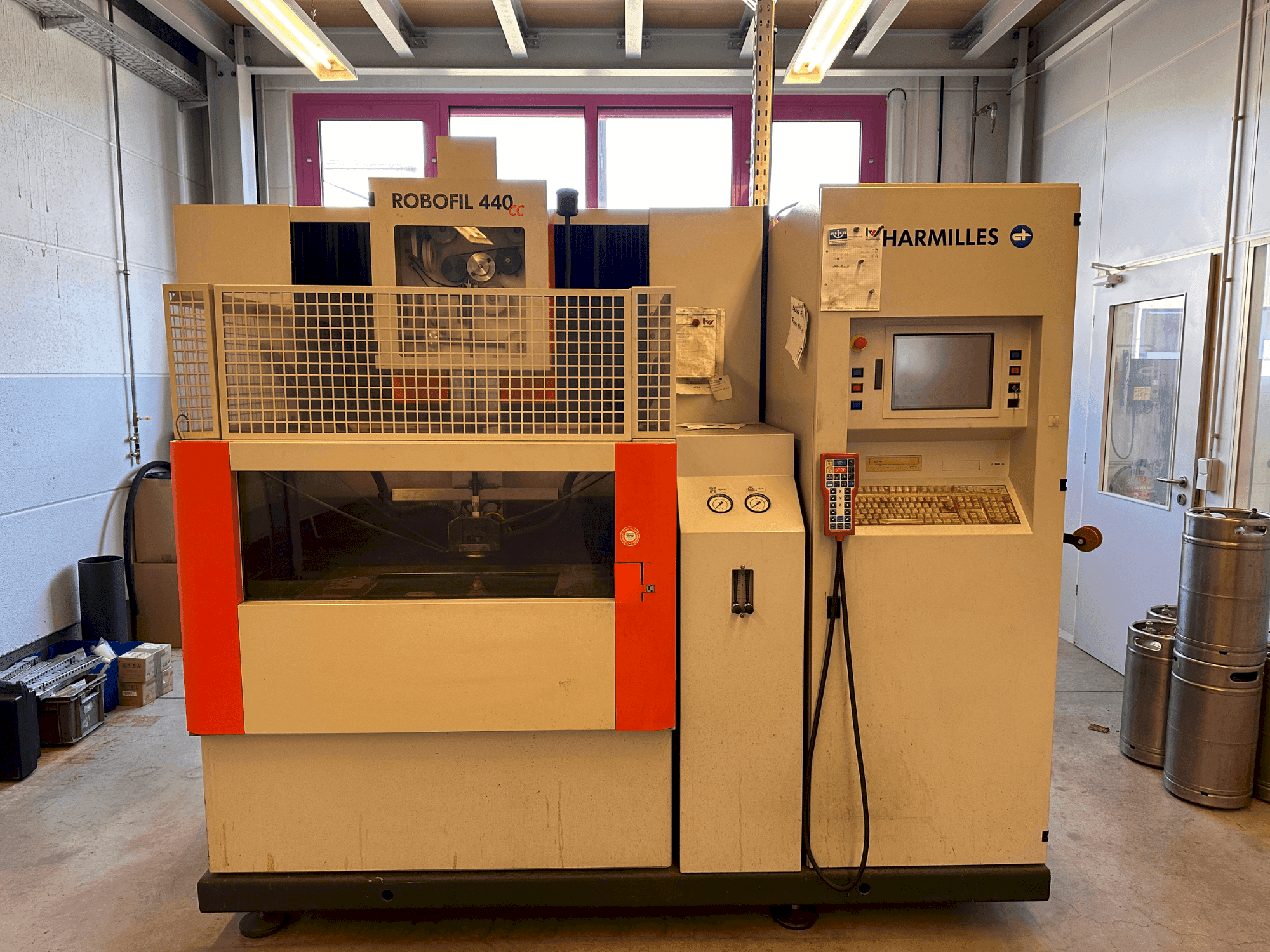

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001

Koneen edut

Tekniset koneen edut

• Kokonaisdielektrinen tilavuus: 1200 l
• Min. /maks. Dielektrinen paksuus: 0/435 mm
• Vakiolanganohjaimet: 0,25 mm
• Kolmivaiheinen tulojännite: 400 v
• Verkkotaajuus (2 versiota): 50 tai 60 hz
• Tehokerroin: 0,8
• Kokonaisasennettu teho: 10 kva
• Sallitut vaihtelut: ±10 %
• Sallitut mikrokeskeytykset: 4 ms
• Paineilman syöttö: 6–7 bar

Lisätiedot

Ohjain Numeerinen ohjaus TFT 12"/ Koko järjestelmän mitat (LxSxK) mm 2600x2810x2240/ Järjestelmän kokonaispaino ilman dielektristä ainetta kg 3300/ Järjestelmän kokonaispaino dielektrisen aineen kanssa kg 4450/ Työskentelyalue/ Työkappaleen maks. mitat mm 1200x700x400 Työkappaleen maks. paino kg 1500/ Min./max. dielektrinen paksuus mm 0/200/ Paineilman syöttö/ Paine bar 6…7 bar/ Minimivirtausnopeus l/min 150/ Akselit/ Liike X, Y, Z mm 550x350x400/ Liike U, V mm 550/350/ Kartiokulma / korkeus °/mm ±30/400/ Mittaustarkkuus X, Y, U, V, Z µm 0,05/ Akseleiden liikenopeus mm/min 0…3000/ Akseleiden X, Y, U, V, Z törmäyssuoja/ Dielektrinen/ Tyyppi Deionisoitu vesi/ Kokonaisdielektrinen tilavuus L 1200/ Suodatinpatruunat 4/ Deionisointipullot 1/ Deionisointihartsin kokonaistilavuus L 20/ Elektrodi / Lanka/ Vakiolanganohjaimet mm Φ 0,25/ Ohjelmoitava langan vetolujuus daN 0,3…2,5/ Ohjelmoitava langan purkausnopeus m/min 0,5…15/ Automaattinen langanpujotus mm Φ 0,1/0,2/0,25/0,3/ Automaattinen langan uudelleenpujotus mm Φ 0,2/0,25/0,3/ Minimiohjausreiän halkaisija automaattiselle pujotukselle/ mm Φ 0,8/ Maksimikorkeus automaattiselle pujotukselle 0,25 mm:n langalla/mm 220/ Sallitut lankakelojen painot ja tyypit kg DIN-standardien mukaan: 1,6 (K100) – 8 (K160)/ JIS-standardien mukaan: 3 (P3) – 5 (P5)/ Sähkökaappi/ Kolmivaiheinen tulojännite V 400/ Verkkotaajuus (2 versiota) Hz 50 tai 60/ Sallitut vaihtelut ±10 %/ Kokonaisasennettu teho: 10 kVA/ Sallitut mikrohäiriöt millisekunteina: 13,5 A/ Tehokerroin: 0,8/ Näyttö: 12" TFT/ Saatavilla olevat vakiokielet: ranska, englanti, saksa, italia, espanja/ Käyttäjän muistikapasiteetti: 6 Gt/ Käyttöjärjestelmä: Windows XP SP2/ CD-ROM/ Ethernet-portti, USB/ Rinnakkaisportti/ Kaukosäädin/ Aakkosnumeerinen näppäimistö: PC/ Sallitut ympäristöolosuhteet/ Lämpötila optimaalisen tarkkuuden saavuttamiseksi: 20±1 °C/ Lämpötila optimaaliselle laitteistolle: 15…30 °C/ Sallittu suhteellinen kosteus: 40…80 %/ Koneen suurin melutaso: 76 dB(A)/ Lämpötilan vakautumisaika: 3 h/ Sähkölaitteiden suojausluokka: IP 43
