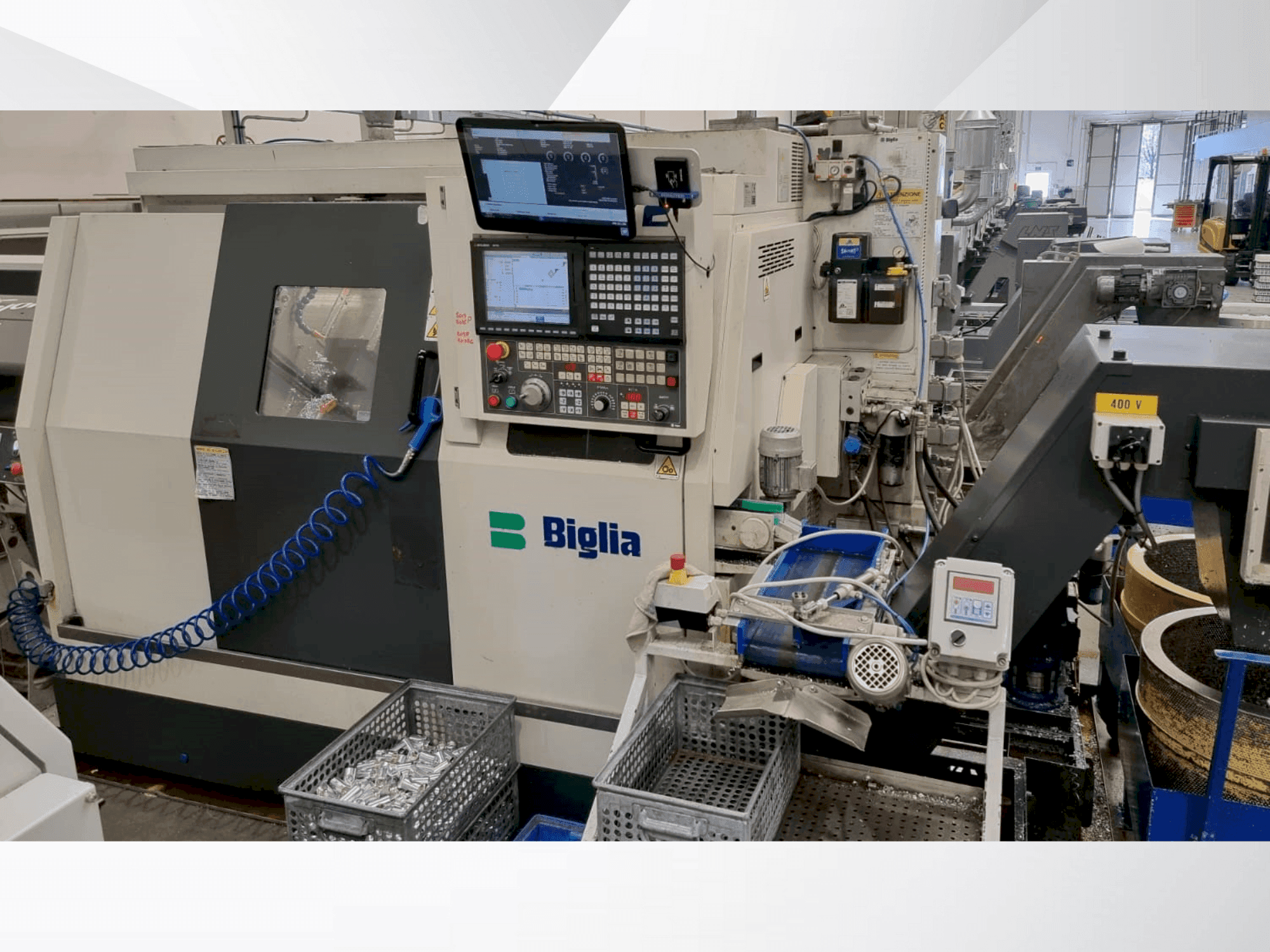

Biglia - B436 Y2IT-TUR-BIG-2017-00001

Lisävarusteet

• Työkalunkantolaite / Revolveri 1, jossa 8 työkalupaikkaa / Työkalujärjestelmä, lieriömäinen varsi 25 x 48 mm / Revolveri 2, jossa 6 työkalupaikkaa.
• Hakekuljetin: Poistokorkeus 650 mm / Hydraulijärjestelmä: Tuotto 19 l/min / Järjestelmäpaine 90 bar.
• Täyttötilavuus 50 litraa / Jäähdytysjärjestelmä: Virtausnopeus 40 l/min / Järjestelmäpaine 4 bar / Täyttötilavuus 210 litraa.
• Materiaalin syöttölaite: Tangon halkaisija enintään 52 mm.
• Syöttöisku maks. 80 mm / Syöttövoima 3000 N / Synkronoidun karan ulostyöntölaite: Ulostyöntöisku 40 mm.
• Hydraulinen poisto- ja huuhtelulaite: Poistoisku 40 mm / Takaporauslaite: Enintään 5 kiinteää työkalua.
• Maks. 3 kiinteää ja 2 pyörivää työkalua / Nopeus 6000 min-1. / Vääntömomentti 8 Nm / Työkalun kiinnitysreikä 25 mm.

Koneen edut

Tekniset koneen edut

• X-akseli: 85 mm (x₁-akseli), 85 mm (x₂-akseli), 170 mm (x₃-akseli) / y-akseli: 50 mm (+25/-25) (y₁-akseli), 50 mm (+25/-25) (y₂-akseli) / z-akseli: 300 mm (z₁-akseli), 300 mm (z₂-akseli), 340 mm (z₃-akseli).
• Hydraulijärjestelmä: säiliön tilavuus: 25 litraa / moottorin teho: 2,2 kw / maksimipaine: 40 bar.
• Voitelujärjestelmä: säiliön tilavuus: 3 litraa / kone on ce-sertifioitu.
• Moottoroitu tornivoimansiirto: työkalun karan moottorin teho: 2,2 kw.
• Suurin vääntömomentti: 22 nm.
• Porauspalkin halkaisija: 20 mm.
• Revolverit: työkalunpidin, joka on yhteensopiva työkalunpitimien tyypin kanssa: biglia. / työkalun varren mitat: 16x16 mm. / sorvauspalkin halkaisija: 20 mm.

Lisätiedot

Teho: 40 kW, 70 A. Ohjauspaneeli: BIGLIA. Virtalähde: 400V 50Hz. Työskentelyalue: Tangon suurin sorvaushalkaisija: 36 mm. Tangon kulkuputken halkaisija: 37,5 mm. Pääkara: Suurin nopeus: 7000 rpm. Karan kärjen laippatyyppi: 115 mm. Karan reikä: 46 mm. Kolmen etulaakerin sisähalkaisija: 75 mm. Karamoottorin teho: 11 kW. Jatkuva karan moottorin teho: 7,5 kW. Vakioteho alkaen: 1700 rpm. Suurin vääntömomentti: 62 Nm. Kiristysholkin sulkusylinterin työntöosa: 75 cm². Kiristysholkin sulkusylinterin isku: 26 mm. Säädettävä sulkemisvoima 5-30 bar. Suurin puristusvoima: 2250 daN. Vastakara: Suurin nopeus: 7000 rpm. Karan kärjen laippatyyppi: 115 mm. Karan reikä: 46 mm. Kolmen etulaakerin sisähalkaisija: 75 mm. Karamoottorin teho: 11 kW. Jatkuva karan moottorin teho: 7,5 kW. Vakioteho alkaen: 1700 rpm. Suurin vääntömomentti: 62 Nm. Kiristysholkin sulkusylinterin työntöosa: 75 cm². Kiristysholkin sulkusylinterin isku: 26 mm. Säädettävä sulkemisvoima 5-30 bar. Suurin puristusvoima: 2250 daN. Ylempi poikittaiskelkka: Z₁-akseli (pitkittäiskelkka): Suurin iskunpituus: 300 mm. Ruuvin halkaisija/nousu: 25/10 mm. Suurin pikanopeus: 30 m/min. X₁-akseli (poikittaiskelkka): Suurin iskunpituus: 85 mm. Ruuvin halkaisija/nousu: 25/10 mm. Suurin pikanopeus: 15 m/min. Y₁-akseli (pystykelkka): Suurin iskunpituus: 50 mm (+25/-25). Ruuvin halkaisija/nousu: 25/5 mm. Suurin pikanopeus: 15 m/min. Alempi poikittaiskelkka: Z₂-akseli (pitkittäiskelkka): Suurin iskunpituus: 300 mm. Ruuvin halkaisija/nousu: 25/10 mm. Suurin pikaliikenopeus: 30 m/min. X₂-akseli (poikittaiskelkka): Suurin iskunpituus: 85 mm. Ruuvin halkaisija/nousu: 25/5 mm. Suurin pikaliikenopeus: 15 m/min. Y₂-akseli (pystykelkka): Suurin iskunpituus: 50 mm (+25/-25). Ruuvin halkaisija/nousu: 25/5 mm. Suurin pikaliikenopeus: 15 m/min. Vastakaran poikittaiskelkka: Z₃-akseli (pitkittäiskelkka): Suurin iskunpituus: 340 mm. Ruuvin halkaisija/nousu: 25/10 mm. Suurin pikaliikenopeus: 30 m/min. X₃-akseli (poikittaiskelkka): Suurin iskunpituus: 170 mm (+85/-85). Ruuvin halkaisija: 25/5 mm. Suurin nopea nopeus: 15 m/min.
