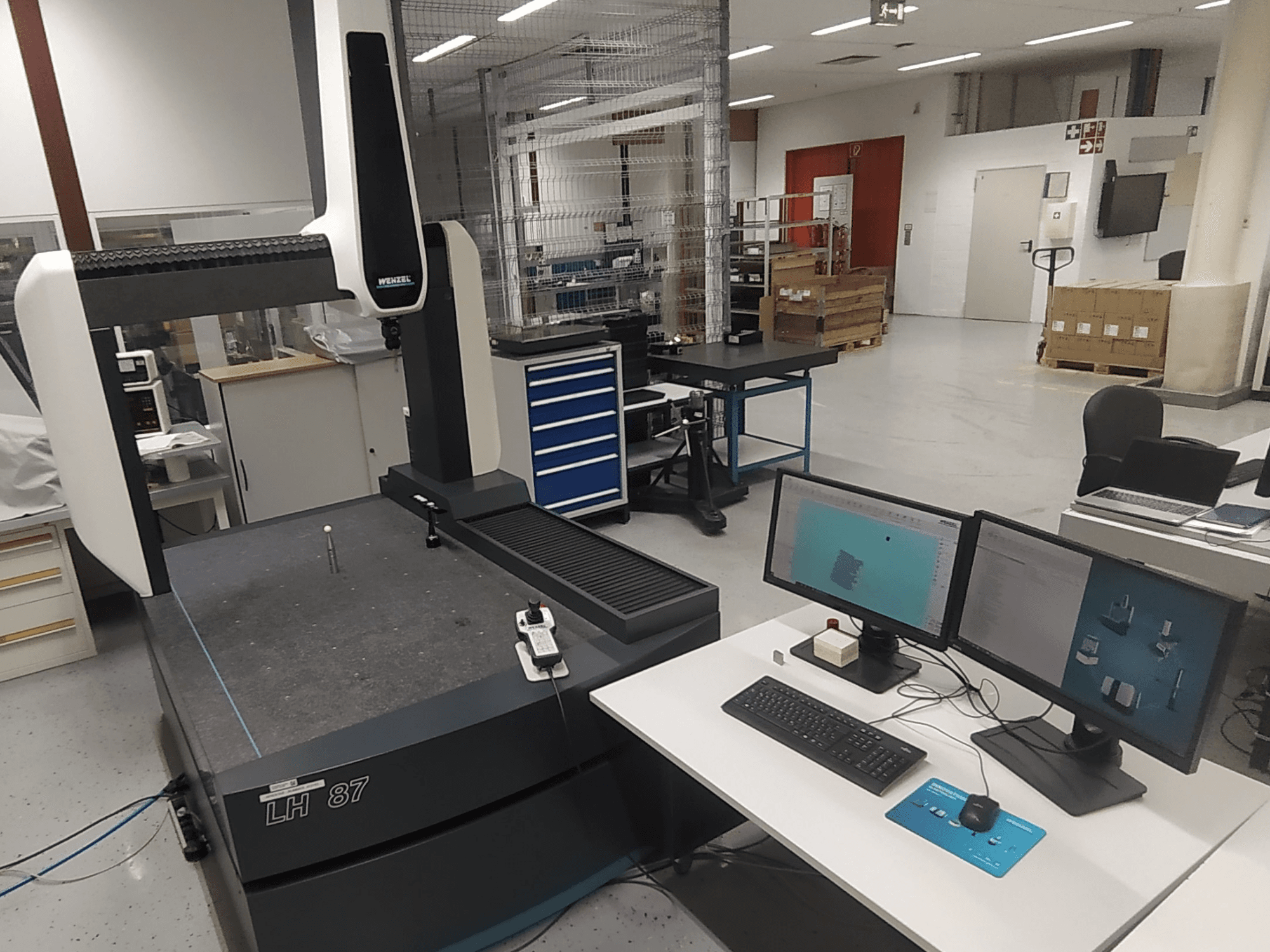

Tämä 3-akselinen Wenzel LH 87 CMM-kone on valmistettu vuonna 2014. Sen mittausalue on 800 mm X:ssä, 1000 mm Y:ssä ja 700 mm Z:ssä, ja komponenttien enimmäispainokapasiteetti on 800 kg. Koneessa on ilmalaakeroitu järjestelmä kaikilla akseleilla ja Renishaw PH10M Plus -moottoroitu indeksointitunnistinpää. Jos etsit laadukkaita mittausominaisuuksia, harkitse myytävänä olevaa Wenzel LH 87 CMM-konetta. Ota meihin yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: Wenzel
- vuosi: 2014
- MALLI: LH 87
- sovelluksen tyyppi: Mittaus
- Sijainti: Saksa
- koneen tyyppi: Koordinaattimittakone (CMM)
Tekniset tiedot - Wenzel LH 87
Liike
- Akselit: 3
- X-akselin liike: 800 mm
- Y-akselin liike: 1000 mm
- Z-akselin liike: 700 mm
Lisäinformaatio
- Tilavuuspituuden mittausvirhe (E0, MPE): 2,2 µm + (L / 300,0 mm) µm.
- Pituuden mittausvirhe optista akselia pitkin (E150, MPE): 2,2 µm + (L / 300,0 mm) µm.
- Max. Komponentin / työkappaleen paino: 800 kg
- Akselilaakerit: Akselilaakerit: Akselilaakerit: Akselilaakerit Kaikki akselit: Integroitu ilmalaakerijärjestelmä kaikilla akseleilla.
- CNC-ohjausyksikkö: WPC 3-akselinen ääriviivakokoonpano
- Ohjainlaitteisto: WPC2040 Basic yhdistettynä Renishaw PHC10-3 PLUS -ohjaintelineyksikköön.
- Koneen ohjauspaneeli: Wenzel HT400:n langallinen käsikäyttöinen joystick-ohjaus käsilaatikko.
- Koettimen pääjärjestelmä: Renishaw PH10M Plus -moottoroitu indeksoiva mittapää.
- Anturijärjestelmä: Renishaw TP200 -tarkkuuden venymäliuska-anturi, joka koskettaa laukaisimella.
- Vaihtotelinejärjestelmä: Renishaw SCR200 6-porttinen autonominen kynänvaihtosilta (5 porttia aktiivisesti varustettuna visuaalisessa kokoonpanossa).
- Aktiiviset kynäkonfiguraatiot (telineessä):
* Portti 1: Taster 1001 (Ø 1,00 mm).
* Portti 2: Taster 2001 (Ø 2,0 mm sylinterimäinen)
* Portti 3: Taster 3001 (Ø 2,00 mm Ruby Ball)
* Portti 4: Taster 4001
* Portti 5: Portti 5 konfiguroitu (visuaalinen vahvistus: kulma-/ tähtiasetus).
- Arviointi-PC-laitteisto: Fujitsu Esprimo -pöytätietokoneen torni, joka on sijoitettu erityiseen ohjainlokeroon alemman työpöydän alla.
- Visuaalisen työaseman näytöt: 2 x BenQ 24" TFT-litteänäyttöä.
- Syöttölaitteet: Langallinen näppäimistö, hiiri ja Wenzel-merkkinen työnkulun hiirimatto.
- Ydinkäyttöjärjestelmä: Windows 10 Pro (versio 10.0, Build 19045, 64-bittinen versio).
- Metrologiaohjelmistopaketit: Metrologian ohjelmistopaketti:
* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 taaksepäin yhteensopiva ekosysteemi).
* CM Wenzel CNC-ohjauksen geometriaohjelmistomoduuli.
* CM Wenzel CNC Vapaamuotoinen pinta -ohjelmistomoduuli (CM Wenzel CNC)
- Ohjelmiston lisensointi ja tietoturva: Metrokey Dongle Protection (ID: 45984, Status: Valid, Local Workstation), ajuriversio 7.6.0.
- Natiivit CAD-tiedot Ydinrajapinnat: NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC.
- Valinnaiset laajennusrajapinnat: CATIA, Pro-E, SolidWorks
- Mukana toimitettavat kalibrointitarvikkeet: Erittäin puhdas keraaminen referenssikalibrointipallo, jossa on perusjatkopylväslohko.
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
