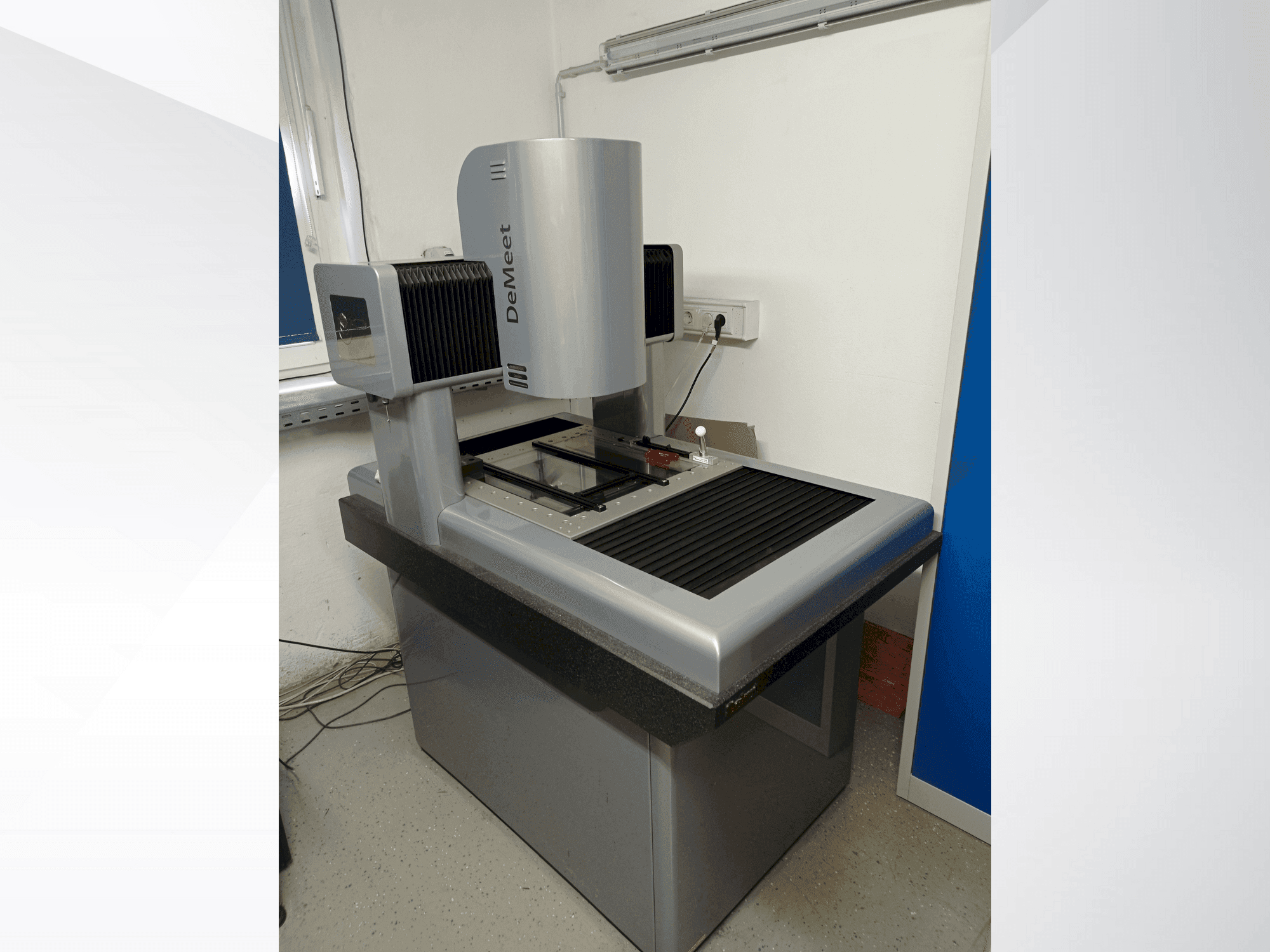

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Mittauspöytä (mm): x560, y584

- Mittauspöydän suurin kuormitus (kg): 50

- Videojärjestelmä: DeMeet Sony -anturikamera

- Telekeskiset objektiivit:

- Nikon: 3,0x (vaihtoehdot: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (vaihtoehdot: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (vaihtoehdot: 1,0x, 5,0x, 10,0x)

- Rengasvalaistus: 3 rengasta, 16 segmenttiä, 48 solua (säädettävissä)

- Läpivalo ja koaksiaalivalo: säädettävissä

- Kosketusanturijärjestelmä: Renishaw TP20 (Combo-versio)

- Rakenne: Kiinteä silta, jossa graniittinen pohjalevy DIN 876/00

- Rakenne: Erittäin vähäisen jännityksen omaava, pintahionnattu valurauta

- Mittauspöydän materiaali: Nikkelipinnoitettu teräs, vähäinen jännitys

- Lineaariset ohjaimet: THK-lineaariset ohjaimet

- Lineaarinen anturi: Renishaw TONiC -lineaarianturi

- Käyttöjärjestelmä: Faulhaber-DC-servomoottorit

- Ohjaus / käyttö: moottoroitu joystick / CNC

- Mittausalue: X = 400 mm, Y = 400 mm, Z = 200 mm

- Mittauspöydän mitat: X = 560 mm, Y = 584 mm

- Pöydän suurin kantavuus: 50 kg

- Koneen mitat (L x P x K): 870 mm x 1245 mm x 1580 mm

- Koneen paino: 700 kg

- Tarkkuus: 0,1 µm

- Suurin liikkumisnopeus: X/Y = 250 mm/s, Z = 55 mm/s

- Suurin kiihtyvyys: X/Y/Z = 500 mm/s²

- Vakiotarkkuus (L mm):

- Videotarkkuus: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Yhdistetty suorituskyky: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Korkea tarkkuus (L mm):

- Videotarkkuus: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Yhdistelmätoiminto: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Valinnainen tarkkuus (L mm):

- Videotarkkuus: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Yhdistelmäversio: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Syöttöjännite: 90–120 V / 210–240 V (50–60 Hz)

- Tehonkulutus: 400 VA

- Käyttölämpötila-alue: 15 °C – 35 °C

- Nimellinen mittauslämpötila: 20 °C ± 0,5 °C

- Suhteellisen kosteuden alue: 40 % – 70 % (tiivistymätön)
