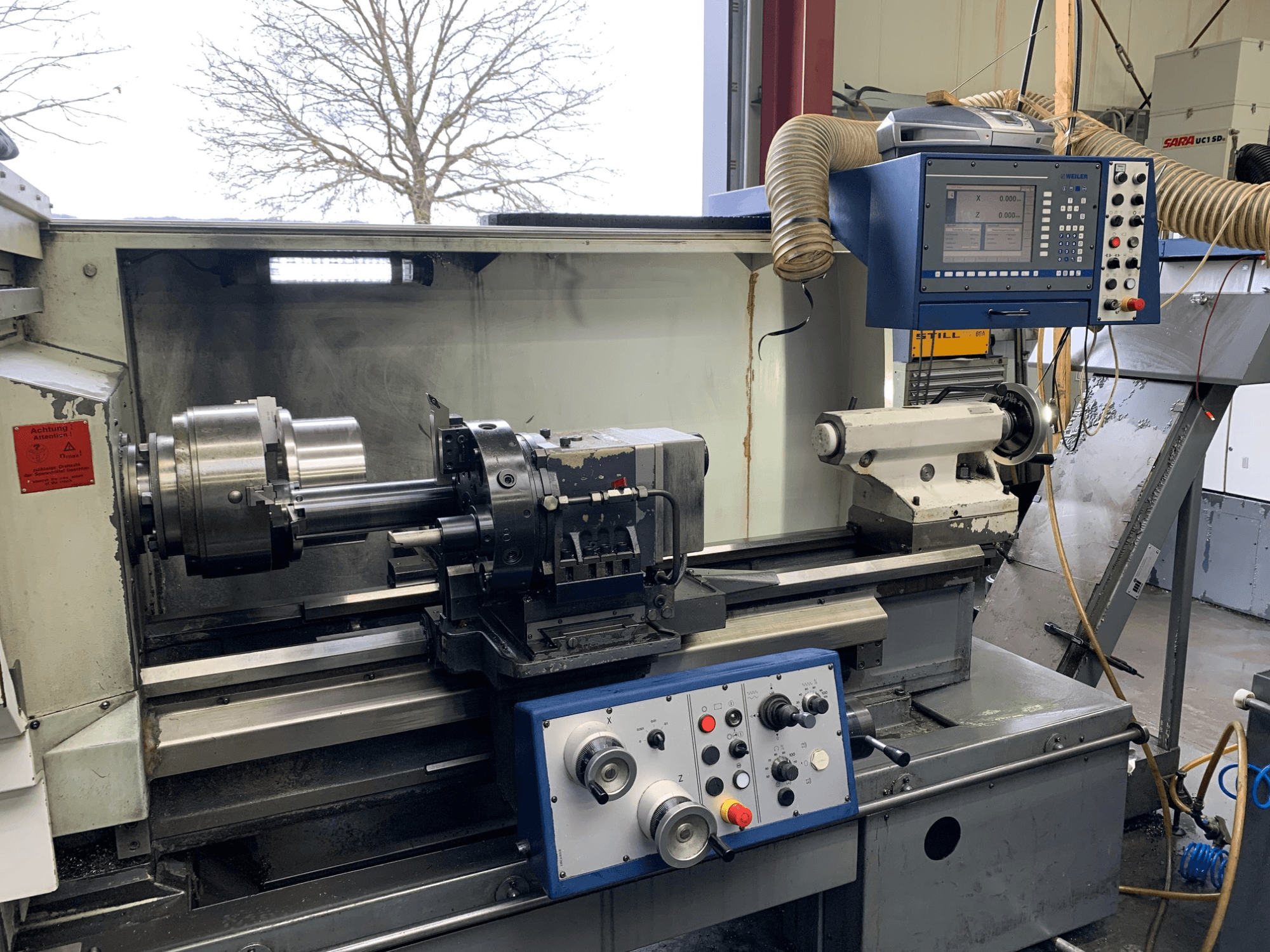

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• Kokonaiskuormitus: 20 kW

• Tehontarve yhteensä: 27 kVA

• Sisäinen kartio: metrinen 90

• Karan halkaisija etulaakerissa: 120 mm

• Karan poraus: 83 mm

• Laipan halkaisija: 500 mm

• Ruuvipuristimen enimmäishalkaisija: 315 mm

• Suurin vääntömomentti: 1600 Nm

• Työkalujärjestelmä: revolveri (VDI 40)

• Työkalun varren koko: 32 x 25 mm

• Pitkittäisliukujen lukumäärä: 1

• Poikittaisliukujen lukumäärä: 1

• Keskipisteen etäisyys: 1100 / 2100 mm

• Poikittainen liike: 340 mm

• Takapöydän kartiokulma: MK 5

• Jyrsimen halkaisija: 80 mm

• Tailstock-piikkien isku: 200 mm

• Suurin takatukin liike: 1000 / 2000 mm

• Syöttönopeus pituussuunnassa: 0,001 - 20 mm/rev

• Syöttönopeus poikittain: 0,001 - 20 mm/rev

• Pikakulku pitkittäissuunnassa: 10 m/min

• Pikaliike poikittain: 5 m/min

• Syöttövoima pituussuunnassa: 10000 N

• Syöttövoima poikittain: 7000 N

• Metrinen kierrealue: 250 mm

• Whitworth-kierrealue: 1/4 - 56 kierrettä/tuuma

• Moduulialue: 0.125 - 28

• DP-alue: 0.05 - 48

• Suurin leikkauspoikkileikkaus: 2,25 mm²

• Leikkausnopeus: 140 m/min

• Vaihde I: 89 rpm 100 %:n käyttöasteella.

• Vaihde II: 355 rpm 100 %:n käyttöasteella.

• Jäähdytysnesteen kulutus (normaali): 30 l/min 0,4 baarin paineella

• Jäähdytysnesteen kulutus (korotettu): 30 l/min 3,5 baarin paineessa

• Melutaso: 80 dB(A)

• Sähköinen:

  • Käyttöjännite: 400 V

  • Ohjausjännite: 400 V DC 24 V

  • Kytketty kuorma: 30 kVA

  • Nimellisvirta: 43 A

  • Taajuus: 50 Hz

  • Pääsulakkeet: 50 A

• Kuntohuomautus: Pieni toimilaite, joka vaihtaa vaihteiden välillä, on viallinen; molemmat vaihteet toimivat.

Lisävarusteet

• Lastukuljetin
