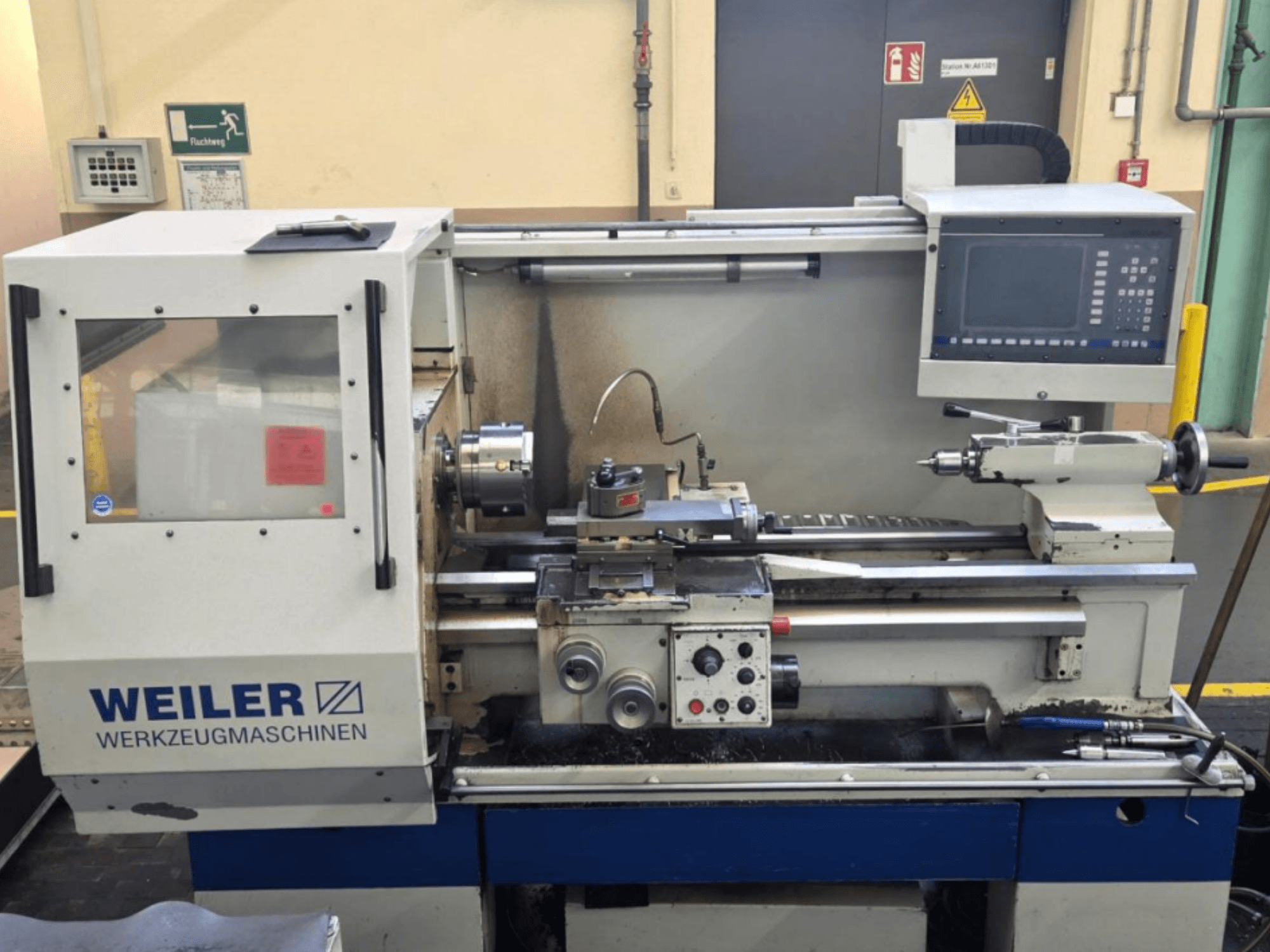

Vuonna 1999 valmistettu vaakasuora sorvi. Tässä Weiler E35 D -mallissa on Siemens Sinumerik 810D -ohjausjärjestelmä, jossa on Weiler D1 -käyttöohjelmisto ja 12,1 tuuman TFT-värinäyttö. Koneeseen kuuluu jäähdytysnesteen syöttöyksikkö, jonka virtausnopeus on 30 l/min, sekä työkalunpitimet pikavaihtoa varten. Jos etsit korkealaatuisia sorvausominaisuuksia, harkitse myynnissä olevaa Weiler E35 D -konettamme. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: Weiler
- vuosi: 1999
- MALLI: E35 D
- tuotantotunnit: 59343
- sovelluksen tyyppi: Ulkosorvaus
- Sijainti: Saksa
- koneen tyyppi: Vaakasuora sorvauskone
- ohjausyksikön merkki: SIEMENS
Tekniset tiedot - Weiler E35 D
Ohjausyksikkö
- Ohjausmerkki: SIEMENS
- Ohjausmalli: Sinumerik 810D
Mitat
- Koneen korkeus: 1700 mm
- Koneen pituus: 2300 mm
- Koneen paino: 2100 kg
- Koneen leveys: 1400 mm
Liike
- Akselit: 2
- X-akselin liike: 230 mm
- Z-akselin liike: 950 mm
Tekninen erittely
- Vastakarava: Ei
- Ajamiset työkalut: Ei
- Karanopeus: 30000 RPM
- Karan läpi jäähdytys: Ei
Lisäinformaatio
Ohjaus: Siemens Sinumerik 810D ja Weiler D1 -käyttöohjelmisto
Keskietäisyys: 950 mm
Sorvauspituus: 950 mm
Kääntösäde pöydän yli: 410 mm
Kääntösäde poikkiliukukiskon yli: 200 mm
Pöydän leveys: 330 mm
Poikkiliukukiskon liikealue: 230 mm
Yläliukukiskon liike: 120 mm
Takapään karan halkaisija: 65 mm
Takapään karan isku: 120 mm
Takapään sisäinen kartio: MK 4
Syöttövoima (pitkittäissuunta/poikittain): 8000 N / 5000 N
Pikaliike (pitkittäis-/poikittain): 10/5 m/min
Työkalun poikkileikkaus: 25 x 25 mm
Näyttö: 12,1 tuuman TFT-värinäyttö
Käyttöteho (60/100 % käyttöaste): 11/9 kW
Mitat (P x L x K): 2300 mm x 1400 mm x 1700 mm
Paino: 2100 kg
Karan kierrosnopeusalue (1. vaihe): 1–750 rpm
Karan kierroslukualue (2. vaihe): 4–3000 rpm
Karan suurin vääntömomentti: 700 Nm
Karan kiinnitys (DIN 55027): Koko 6
Karan halkaisija (etulaakeri): 90 mm
Karan reikä: 54 mm
Karan kartio: MK 6
Käyttöjännite: 400 V
Ohjausjännite: 24 V
Kytketty teho: 14 kW
Nimellisvirta: 26 A
Taajuus: 50 Hz
Pääsulakkeet: 35 A
Jäähdytysnesteen virtaus: 30 l/min paineessa 0,4 bar
Työkalunpidin: Multifix-pikavaihto, koko B
Ominaisuudet: Teach-in-toiminnot; graafisesti tuettu ääriviivojen ohjelmointi; V-24-liitäntä; elektroninen käsipyörä manuaaliseen ääriviivojen seurantaan
Lisävarusteet
Mukana toimitettavat lisävarusteet: 1 vaihtoteline; kiinteä keskipiste; karatulppa; avainsarja; käyttöohjeet; lastusuoja; siirrettävä roiskesuoja; istukan suojus rajakytkimen valvonnalla
Mukana toimitettavat lisävarusteet: Kiinteä tukipiste rullaleukoilla (12–150 mm); säädettävä onttoakselin pysäytin; vipukäyttöinen kiristysistukka standardille DIN 6343-48 (173E)
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
