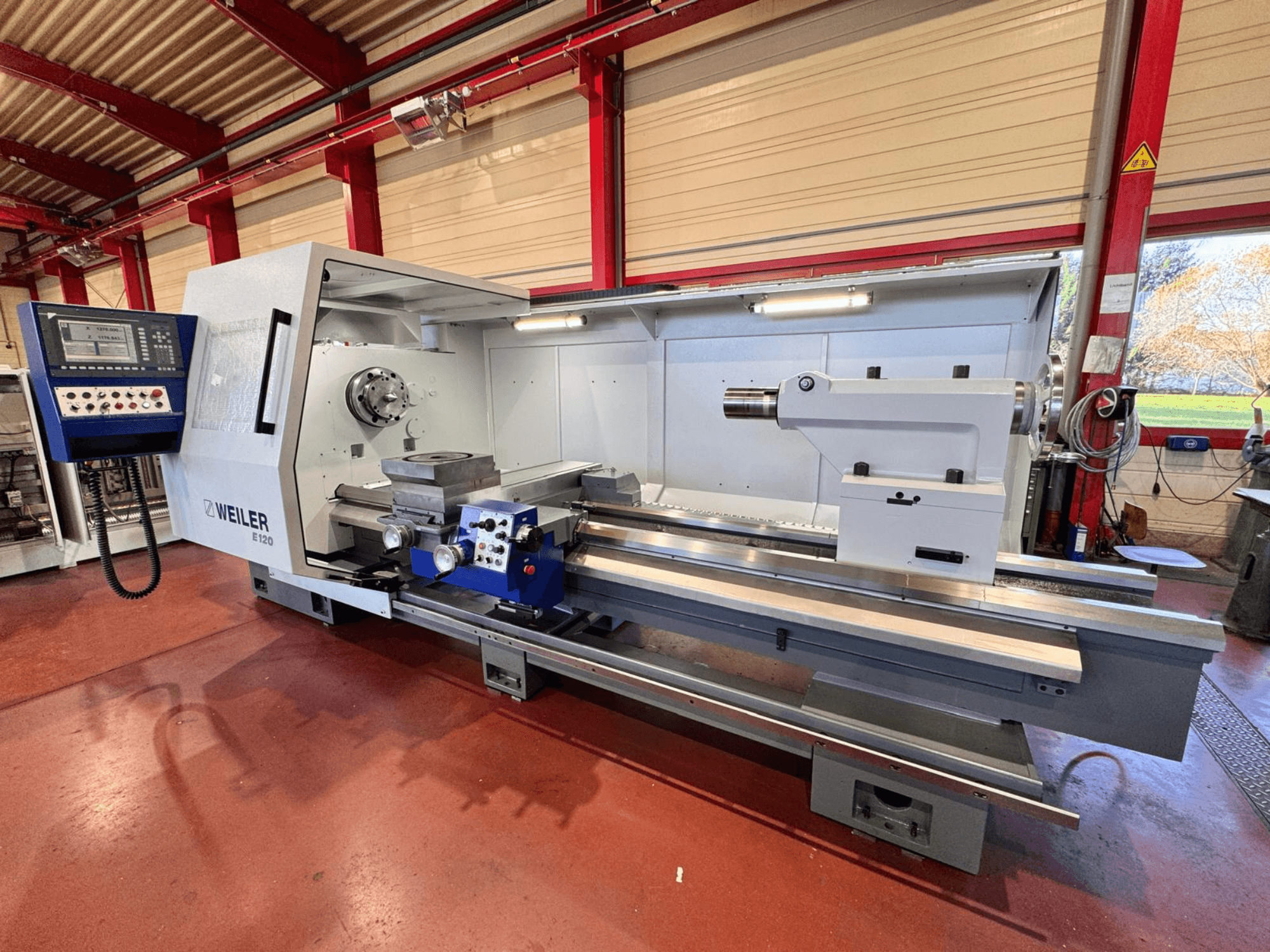

Weiler - E120x3000DE-TUR-WEI-2001-00002

• Työalue:

  • Keskipisteen etäisyys: 3000 mm

  • Keskipisteen korkeus: 600 mm

  • Pyörimishalkaisija sängyn yli: 1200 mm

  • Kääntymishalkaisija poikittaisliukupinnan yli: 830 mm

  • Poikittaisliukupyörän liike: 590 mm

  • Sängyn liukukiskon ohjaimen pituus: 860 mm

  • Sorvaustyökalun poikkileikkaus (K x S): 40 x 40 mm

  • Työkalunpidin: 1,5 mm: Parat-koko 4

• Sorvauskara:

  • Karan pää DIN 55027 / 55026, koko 15.

  • Kara: 165 mm

  • Karan pääkara: metrinen 171

• Pääkäyttökoneisto:

  • (60 % / 100 % ED): 45 / 37 kW

  • Suurin karan vääntömomentti: 8000 Nm

  • Nopeusalue vaihteen vaihe 1: 1-280 rpm

  • Nopeusalue vaihteen vaihe 2: 4-900 rpm

• Takapöytä:

  • Halkaisija: 140 mm

  • Varren isku: 300 mm

  • Jyrsimen sisäinen kartio: MK 6

• Koneen mitat ja paino:

  • Kokonaispituus: 5400 mm (ilman lastunkuljetinta), 6535 mm (lastunkuljettimen kanssa).

  • Kokonaisleveys: 2600 mm

  • Kokonaiskorkeus: 2120 mm

  • Koneen paino: 11 500 kg

• Peruskorjauspalvelut:

  • Kaikkien sängynohjainten karkaisu ja hionta.

  • Takapöydän ohjainten hionta

  • Koko sängyn ja poikittaisliukukokoonpanon peruskorjaus (kaikkien johteiden hionta/kaapiminen).

  • Sängyn liukukalvon liukuvuorauksen uusiminen.

  • Avainurien ja alaohjainten uusiminen tai uudelleen pinnoittaminen.

  • Kaikkien pyyhkimien uusiminen

  • Kaikkien hihnojen uusiminen

  • pääkara-asennelman pääkara-asennelman peruskorjaus.

  • X-akselin ja laakerien uusiminen

  • Z-akselin uusiminen laakerit mukaan luettuina

  • Takapöydän karan peruskorjaus (MK 6:n kartiohionta), karan ja mutterin vaihto.

  • Työkalujärjestelmän säätö

  • karan päämoottorin vaihto

  • Apumoottoreiden (X- ja Z-akseli) tarkastus.

  • Olemassa olevien turvalaitteiden (liukuhuppu/leukasuoja) kunnostaminen.

  • Kaikkien kierto-, vaihto- ja rajakytkimien uusiminen.

  • Karan ja käsipyörän kooderin vaihto.

  • Työskentelyalueen liikkuvien kaapeleiden ja jäähdytysnesteletkujen uusiminen.

  • Keskusvoiteluyksikön vaihto

  • Energiaketjujen uusiminen

  • Maalaus eritelmien mukaisesti (vakiokuvioitu basaltti ja vaaleanharmaa).

  • Koneen kokoonpano ja geometrinen tarkastus DIN 8605 -standardin mukaisesti.

Lisävarusteet

• 1x käytetty Ø630 mm:n sorvausjännitin, jossa on eri leuat.

• 1x käytetty otsalevy Ø1100

• 1x käytetty tukipöytä, max. Ø300

• 1x käytetty lastunkuljetin
