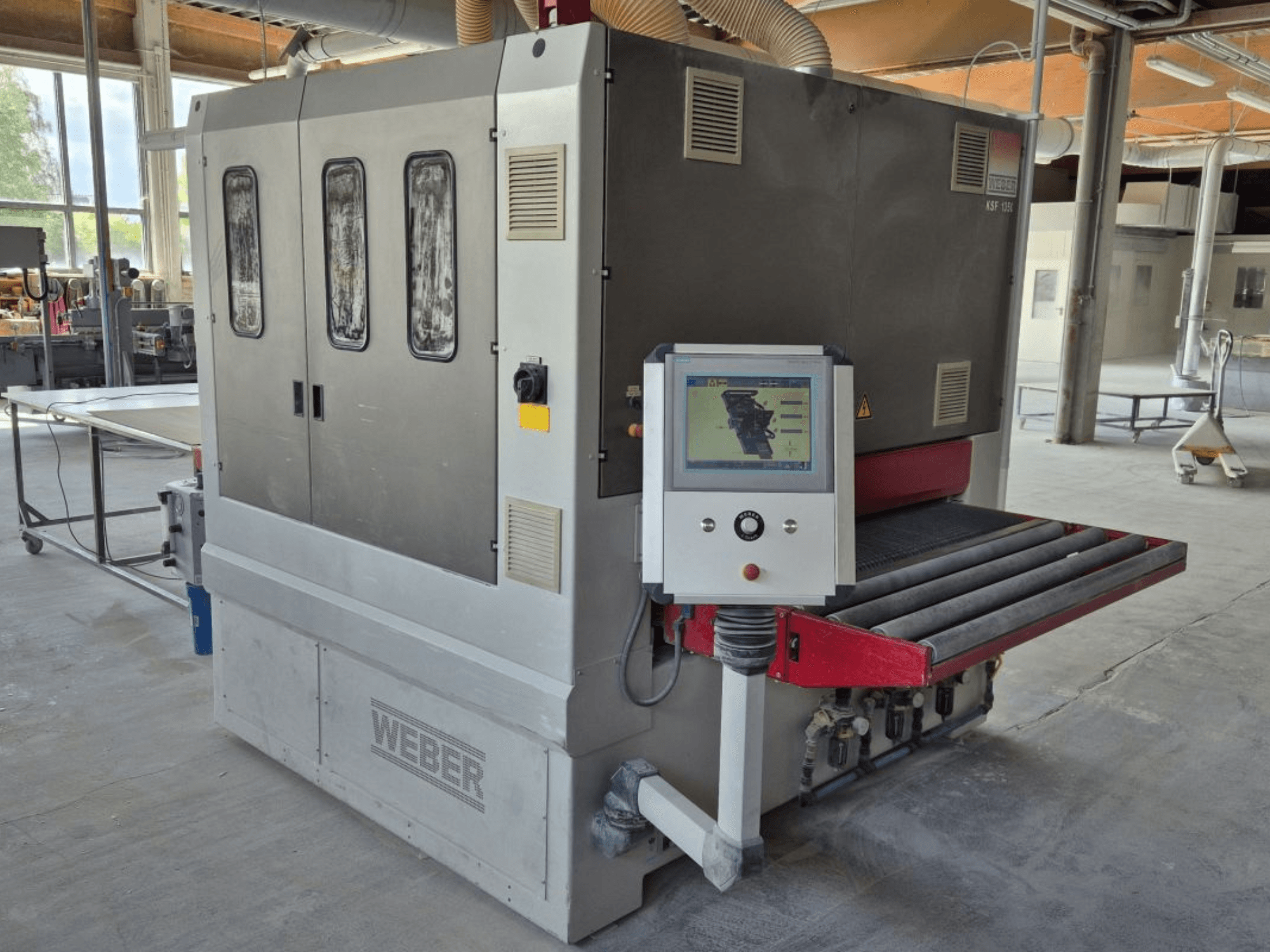

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Koneen runko ja syöttö

• Raskas hitsattu teräsrakenne 3 hiontayksikköä varten

• Jatkuva syöttökorkeus: 900 mm

• Ohjauspaneeli ja hiomanauhan vaihto vasemmalla (syöttösuunnassa)

• Jatkuvasti säädettävä syöttönopeus: 3-18 m/min, taajuusohjattu

• Tyhjiökuljetinhihnaversio 5,5 kW:n tyhjiöpuhaltimella ja tyhjiökanavalla koneen yläreunaan asti

Yksikkö 1: poikittaishihnayksikkö

• Painelamellihihna, jossa on huopaa ja grafiittia

• ISD-linkkipaineletkujärjestelmä, jossa on 11 mm:n työkappaleen tunnistus ja 44 mm:n paineletkun leveys

• Työkappaleen ohjaama hiomahihnan puhalluslaite

Yksikkö 2: CBF-yhdistelmäyksikkö

• Uritettu kuminen kosketusrulla Ø 130 mm, 60 Shore

• Poikittaissyöttöinen lamellihihna erillisellä 4,0 kW:n voimansiirrolla varustettuna.

• ISA-linkkipainesädejärjestelmä, jossa on 11 mm:n työkappaleen tunnistus ja 22 mm:n paineleveys (vastapäivään pyörivä).

• Työkappaleohjattu oskilloiva hiomahihnan puhalluslaite

Yksikkö 3: Ristihihnayksikkö

• ISD-linkkipainesädejärjestelmä, jossa on 11 mm:n työkappaleen tunnistus ja 44 mm:n painesäteen leveys.

• Työkappaleohjattu hiomahihnan puhalluslaite.

Ohjauslaitteet ja toiminnot

• Siemens MP 377 12" monipaneelinen HMI: 12" värinäyttö, ohjelmamuisti 300 ohjelmalle, kaikki parametrit asetetaan ohjelman kautta.

• WEBER i-Touch -ohjaus, jossa on kiertonuppiohjaus

• WEBER AWDM: automaattinen paksuuden säätö koneen sisääntulossa, jossa on käynnistyskytkin.

• Ylipaksuuden turvarulla sisäänmenossa: automaattinen kosketinrullan ja segmentoitujen painepalkkien nosto; syötön sammutus.

• ISA/ISD-ohjaus: korkearesoluutioinen työkappaleen tunnistus 22 mm:n välein; monimutkaisten muotojen vapaa lastaus; moninkertainen lastaus minimaalisella välyksellä; hiontaintensiteetin ja -paineen säätö ohjelman avulla.

• ISA-kytkentäpainesädejärjestelmä (yksikkö 2): painekappale liikkuu pituussuunnassa ja poikittaissuunnassa.

• ISD-segmenttipainesädejärjestelmä (yksiköt 1 ja 3): erikseen säädettävä reunapainesäde (vain ulkoreuna tai ulko- ja sisäreunat); valittavissa pitkittäis- ja poikittaissuuntaisille reunoille tai vain pitkittäissuuntaisille reunoille.

Tekniset tiedot

• Työleveys: 1350 mm

• Käyttöyksikkö 1 (Eco-Drive, taajuusohjattu): 15,0 kW

• Käyttöyksikkö 2 (Eco-Drive, taajuusohjattu): 20,0 kW

• Käyttöyksikkö 3 (Eco-Drive, taajuusohjattu): 15,0 kW

• CBF-käyttö: 3,0 kW

• Tyhjiöpuhaltimen taajuusmuuttaja: 5,5 kW

• Takaisinsyötön esto (taajuusohjattu): 3,0 kW

• Korkeudensäätöpyörästö (taajuusohjattu): 0,75 kW

• Hiontanauhan nopeus (taajuusohjattu): n. 3-20 m/s.

• Hiomahihnan koko (ristihihnat): 2 × 150 × 5100 mm

• Hiomahihnan koko (leveä hihna): 1370 × 2620 mm

• Työkappaleen paksuus (min/max): 4-140 mm

• Työskentelykorkeus (vakio): 900 mm

• Portaaton syöttönopeus: 3-18 m/min

Lisävarusteet

• Työkappaleen ulosheittolaite WEBER ES -järjestelmällä (työkappaleohjattu; energiansäästö; yksilöllinen liukusäädin).

• WANDRES-mikropuhdistus, yhden harjan versio (tehomiekkausharja, jossa on integroitu mikrokosteus maalipölyn optimaalista poistoa varten).
