UNION TC 110

UNION - TC 110DE-BOR-UNI-2002-00001

Myyty

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Ota yhteyttä Whatsappissa

GINDUMAC
Tuotteet
Työstökoneet
➤ Myydään käytetty Union TC 110 - 2002 - Jyrsinkone

Näytä alkuperäisellä kielellä

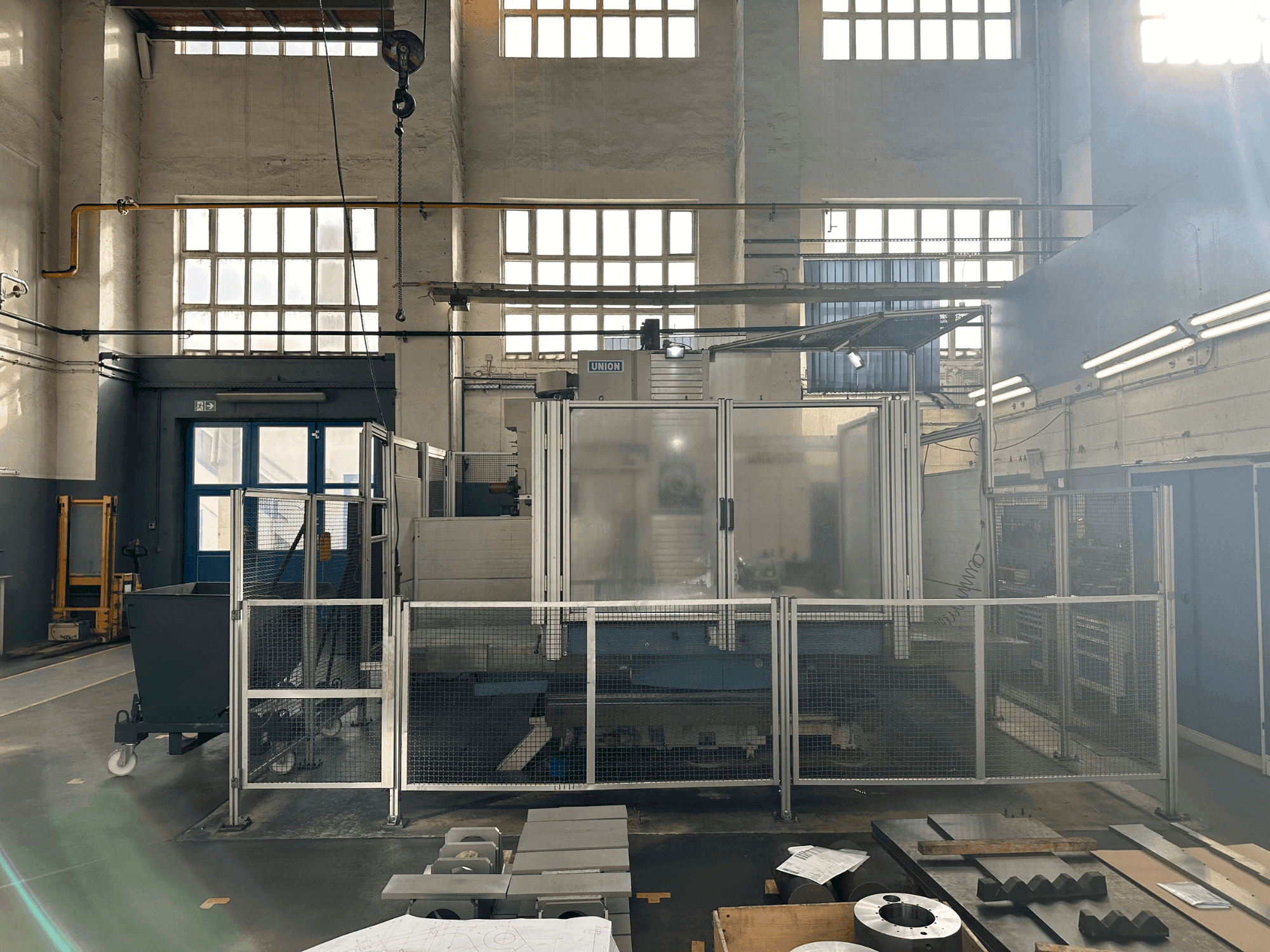

Tätä vuonna 2002 valmistettua 3-Axis Union TC 110 -jyrsinkonetta ohjataan taitavasti Heidenhain TNC 426 -järjestelmällä. Sen mukana tulee 40-kertainen SIDEPALSA-työkalunvaihtaja ja SK50-työkaluteline. Pöydän mitat ovat 1250 x 1600 mm, ja siinä on liike X-, Y-, Z- ja W-akselilla, joiden mitat ovat 2000 mm, 1600 mm, 1500 mm ja 550 mm. Sen kara tukee 110 mm:n halkaisijaa, mikä parantaa tarkkuutta nimellisvääntömomentilla 1639 Nm ja nopeuksilla jopa 4000 min^-1. Ota meihin yhteyttä saadaksesi lisätietoja tästä Union TC 110 -jyrsinkoneesta.

Yleiskatsaus

merkki: UNION
vuosi: 2002
MALLI: TC 110
sovelluksen tyyppi: Muut koneet
Sijainti: Saksa
koneen tyyppi: Avarruskone (Metalli)
saatavuus: Myyty
ohjausyksikön merkki: HEIDENHAIN

Tekniset tiedot - UNION TC 110

Yleiset tiedot

Mittausleveys: 5150 mm
Mittaussyvyys: 8600 mm
Mittauskorkeus: 5150 mm

Ohjausjärjestelmä

Malli: TNC 426
Merkki: HEIDENHAIN

Päämoottori

Karojen määrä: 2
Karan nopeusalue: 4000 1/MIN
Työkalun kartio: SK50
Akselin lukumäärä: 3

Liike

X-AKSELI Liike: 2000 mm
X-AKSELI Nopea halkaisu: 15m/min
Y-AKSELI Liike: 1600 mm
Y-AKSELI Syöttövoima: 16kN
Y-AKSELI Nopea halkaisu: 15m/min
Z-AKSELI Liike: 1500 mm
Z-AKSELI Syöttövoima: 20kN
Z-AKSELI Nopea halkaisu: 15m/min
W-AKSELI Liike: 550 mm

Työkalut

Indeksien määrä: 40
Työkalunpidikeyksiköistä: SK50

Lisävarusteet

- Työkalunvaihtaja SIDEPALSA 40-kertainen
- Ohjaus päällä 79431 tuntia // Kone päällä 76080 tuntia // Ohjelman ajo 27696 tuntia

Lisäinformaatio

Koneen edut

Tekniset koneen edut:
- - Edistyksellinen ohjausyksikkö (heidenhain tnc 426) lisää toimintojen tarkkuutta.
- - Karan halkaisija: 110 mm
- - Paine, min. : 6 bar
- - Putken ulkohalkaisija: 8 mm
- - Vaihdevaiheiden lukumäärä: 2
- - Nopeusalueen vaihteen vaihe 1: 5-670min-1
- - Nopeusalueen vaihteen vaihe 2: 671-4000 min-1
- - Karan nimellisvääntömomentti: 1639 nm
- - Karan maksimi vääntömomentti: 2012nm
Laadulliset koneen edut:
- - Korkea karan tarkkuus pyöreä poikkeama ja sylinterimäisyys takaavat korkealaatuisen viimeistelyn.
- - Vahva karan vääntömomentti tarjoaa vahvat leikkausominaisuudet.
- - Pöydän mitat: 1250 x 1600 mm

Lisätieto

- KONEEN VIRRAN ALALLA

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
