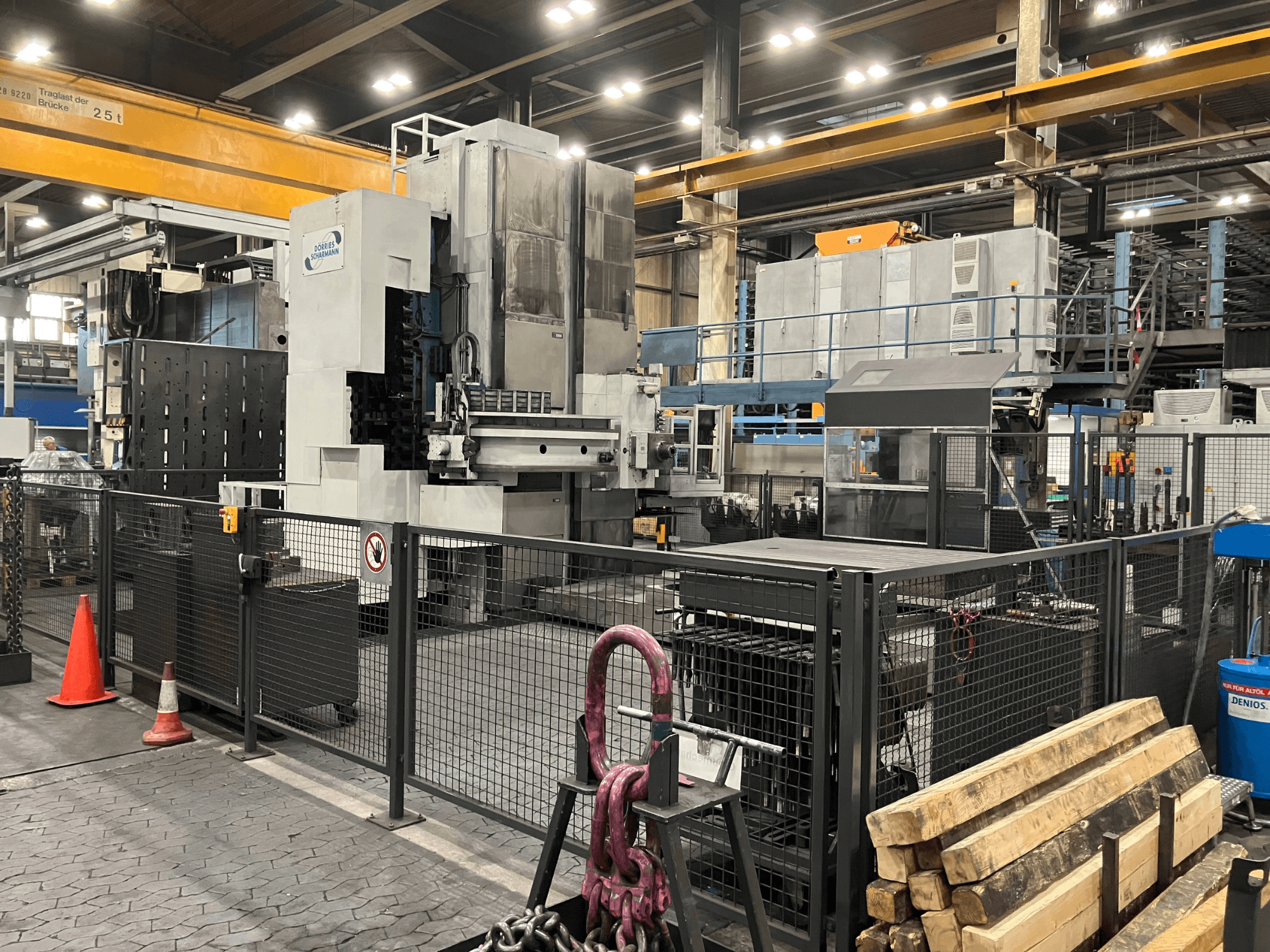

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Tekniset tiedot

* Ohjaus: Heidenhain iTNC 530

* X-akselin liikealue: 2 500 mm

* Y-akselin liikealue: 2 500 mm

* Z-akselin liikealue: 800 mm

* W-akselin liikealue: 700 mm

* V-akselin liikealue: 1 500 mm

* B-akseli: 360°

* Työstökaran halkaisija: 150 mm

* Työkalunpidin: ISO 50 DIN 2079

* Vaiheiden lukumäärä: 3

* Pöydän koko: 2 000 × 2 500 mm

* Pöydän korkeus: 1 050 mm

* Pöydän kantavuus: 25 000 kg

* V-akselin syöttönopeus: 1–10 000 mm/min

* B-akselin syöttönopeus: 2,4 rpm

* X/Y/Z/W-pikaliike: 10 000 mm/min

* X/Y/Z/W-syöttönopeus: 1–10 000 mm/min

* Portaalipalkin poikkileikkaus: 325 × 325 mm

* Työkalumagasiini: ketjumagasiini

* Työkalumagasiinin kapasiteetti: 40 työkalua

* Työkalun suurin halkaisija: 340 mm

* Poratangon suurin halkaisija: 500 mm

* Työkalun enimmäispituus: 500 mm

* Työkalun enimmäispaino: 40 kg

* Työkalumagasiinin pikaliikkeen nopeus: n. 40 m/min

* Työkalumagasiinin hidasliikkeen nopeus: noin 1,2 m/min

* Jäähdytysjärjestelmä: Jäähdytysneste kulkee karan läpi

* Jäähdytysjärjestelmä: Ulkoiset jäähdytyssuuttimet

* Jäähdytysnesteen suodatus: Paperinauhasuodatin

* Prosessin valvonta: adaptiivinen ohjaus

* Käsipyörä: HR 550 FS

* DNC: Heidenhain DNC

* Kuormitukseen sopeutuva ohjaus: Kyllä

* KinematicsOpt: Kyllä

* Yleiset ohjelma-asetukset: Kyllä

* HDR ja SIK: Kyllä

Lisävarusteet / lisälaitteet

* WFK 100 S

* WFK 50 S

* Jyrsintäpään automaattinen kiinnitys

* Jyrsinpään automaattinen kiinnitys

* Jyrsinkärjen käyttö ohjattavan akselin kautta

* Työkalun jäähdytys 4 suuttimella

* Lastunkuljetin

* Vääntömomentin valvonta

* Asennonäytöt

Jälkiasennus / modernisointi vuonna 2013

* CNC-ohjaus: Heidenhain iTNC 530

* 19 tuuman TFT-värinäyttö BF 760

* TE 745 -kosketuslevy integroidulla koneen ohjauspaneelilla

* HR 550 FS -elektroninen käsipyörä, jossa on ruudukko ja liitäntäkomponentit

* HDR ja SIK

* Yleiset ohjelma-asetukset

* KinematicsOpt

* Kuormitukseen sopeutuva ohjaus

* Heidenhain DNC
