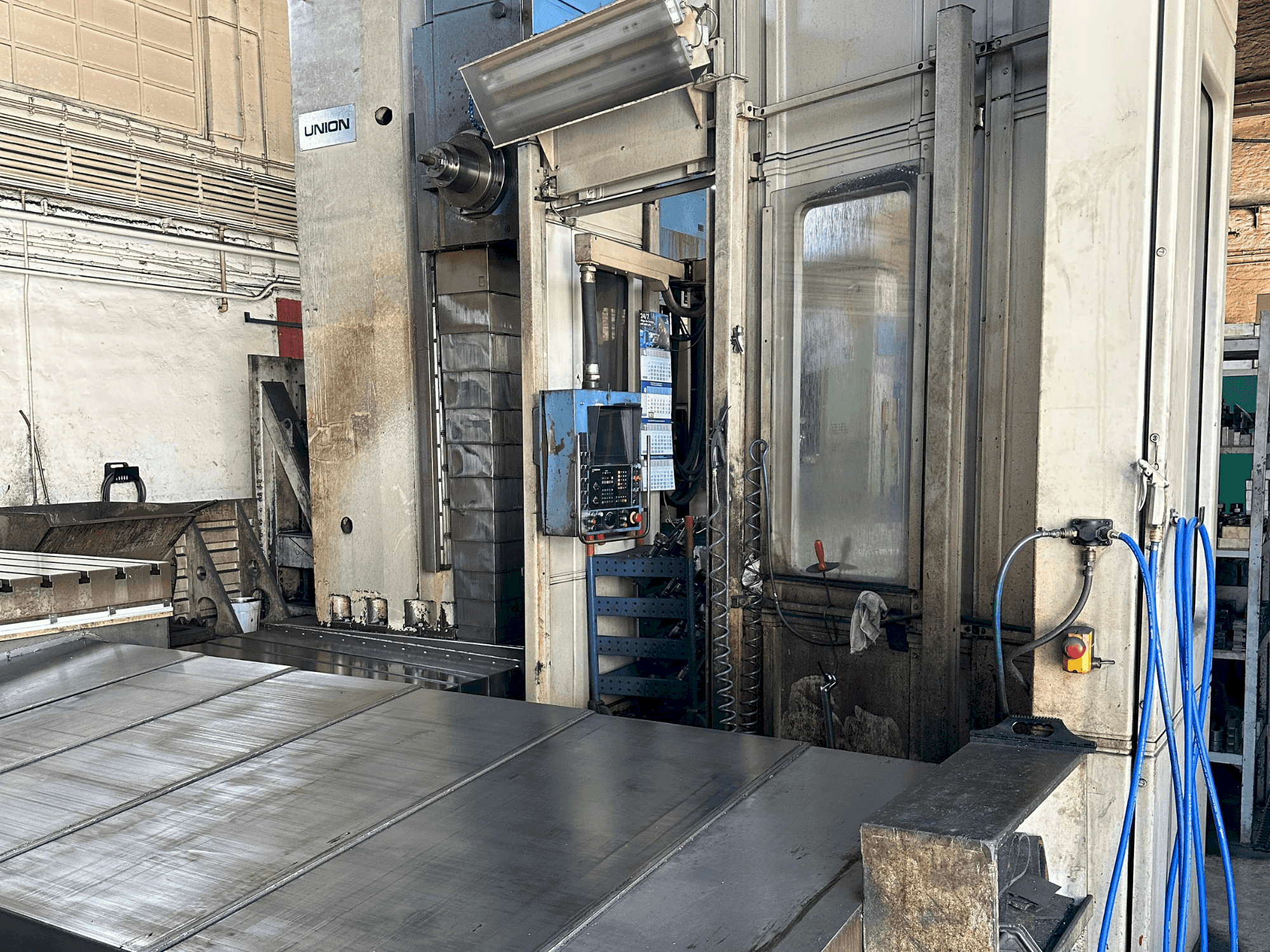

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Lisätiedot

Liikeradat: Karan pään pystysuora liike (Y-akseli): 1600 mm (2000). Jalustan pitkittäisliike (Z-akseli): 1000 mm (1600). Avarruskaran liike (W-akseli): 700 mm. Syöttönopeudet: Jatkuva syöttö Y- ja Z-akseleille: 1 - 7099 mm/min. Kara: Työkalun kiinnitysvoima: 25000 N. Suurin poraushalkaisija: 500 mm. Sähköjärjestelmä: Verkkojännite: 380 VAC ± 10 % (muut jännitteet ovat mahdollisia). Taajuus: 50 Hz ± 2 %. Liitäntäteho: BFK-koko 130: 80 kW. BFK-koko 150: 100 kW. Ensisijainen sulakesuojaus: 200 A (380 VAC:lla). Hydraulijärjestelmä: Sisältää täydellisen paineilmavirran tuottamisen, käsittelyn ja jakelun. Se on sijaittu erillisessä hydrauliikkayksikössä, jossa on varastoasema. Kiinnityspinta: 1250 x 1600 mm. 1600 x 2000 mm. Maks. kiinnityskuorma: Tasainen kuormanjakauma: 8000 kg ja 12500 kg. Epätasainen kuormanjakauma (puolella pöydän pintaa): 4000 kg ja 6000 kg. Maks. hitausmomentti: 3000 kgm² ja 7000 kgm². Maks. kuormitusmomentti: 19000 N ja 35000 N, kun kiinnityspöytä on lukittu. Syöttö ja pikaliike: Jatkuva syöttö (X-akseli): 1 - 7099 mm/min. Pikaliike (X-akseli): 7100 mm/min. Interpolointi: Lineaarinen ja ympyräratainen. 3D-interpolointi. Kierukkainterpolointi. Sylinteriinterpolointi. Ohjelmointi: Syöttötarkkuus: 0,001 mm lineaariakseleille ja 0,001° kiertoakseleille. Keskusohjelmamuisti: 3100 NC-lausetta. Lisäominaisuudet: Työkalun korjaus 99 parille (pituus ja säde). 8 työstösykliä ja 200 vapaata aliohjelmaa. Ohjelmasimulointi ja I/O rinnakkain työstön kanssa. Laaja diagnostiikkajärjestelmä huoltoa ja vianmääritystä varten.
