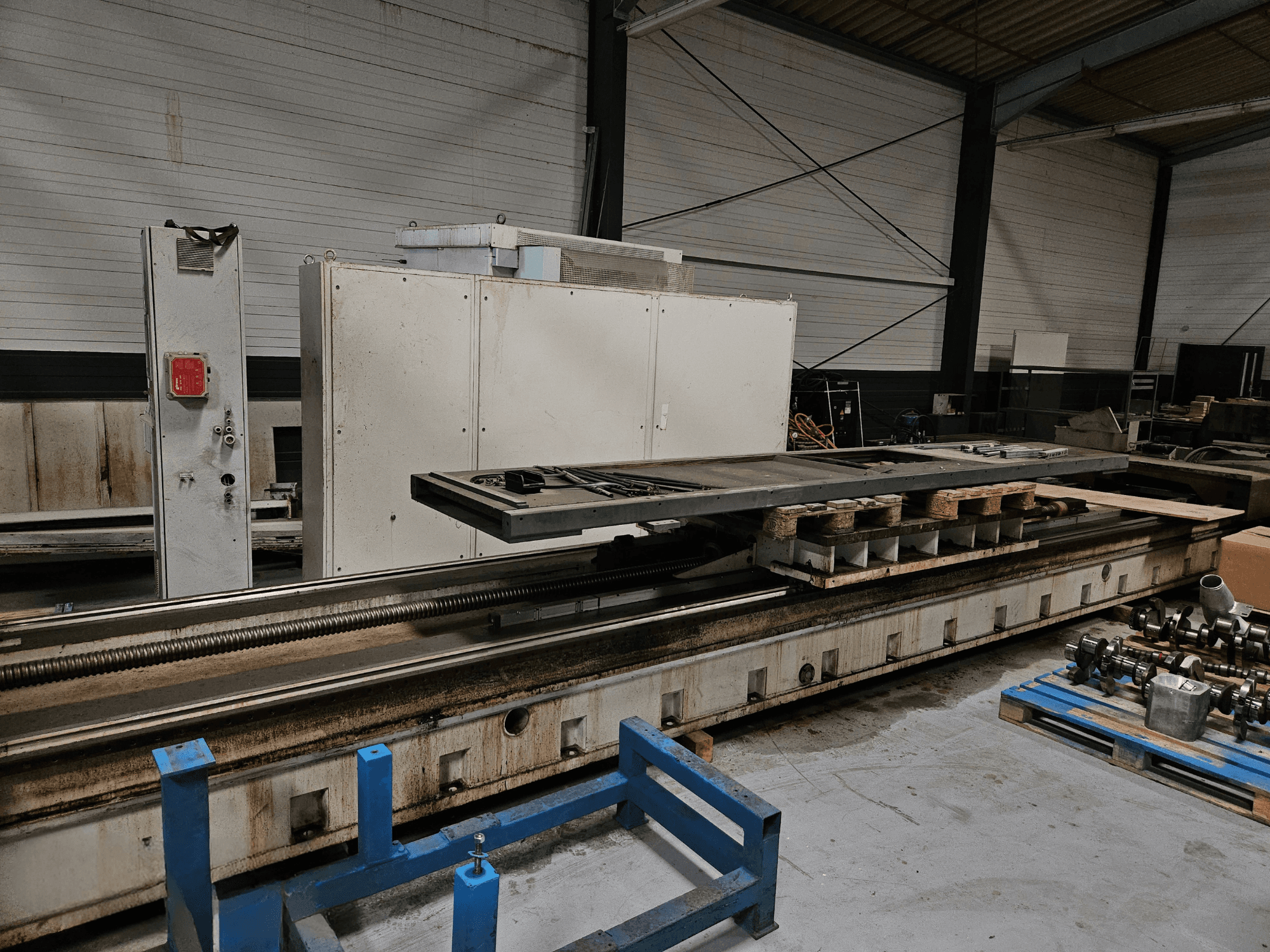

Tämä 5-akselinen SHW UFZ 6L Bed Type -jyrsinkone on valmistettu vuonna 2008. Siinä on vaikuttava 6000 mm:n X-akselin liike, 2100 mm:n Y-akselin liike ja 1600 mm:n Z-akselin liike. Koneessa on automaattinen työkalunvaihtaja, johon mahtuu 150 työkalua, ja vankka 3600 x 3750 mm:n kiinnityslevypinta. Jos etsit laadukkaita jyrsintäominaisuuksia, harkitse SHW UFZ 6L -kokonetta, joka meillä on myynnissä. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: SHW
- vuosi: 2008
- MALLI: UFZ 6L
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Saksa
- koneen tyyppi: Pöytämallinen jyrsinkone
- ohjausyksikön merkki:
Tekniset tiedot - SHW UFZ 6L
Mitat
- Koneen korkeus: 6450 mm
- Koneen pituus: 12500 mm
- Koneen paino: 34000 kg
- Koneen leveys: 11000 mm
Liike
- Akselit: 5
- X-akselin liike: 6000 mm
- Y-akselin liike: 2100 mm
- Z-akselin liike: 1600 mm
Tekninen erittely
- Maks. työkalun paino: 25 kg
- Karanopeus: 4000 RPM
- Kartion koko: SK 40
Lisäinformaatio
W-akselin liike: 1500 mm
Digitaaliset syöttölaitteet
X-akseli: 2-20000 mm/min
Y-akseli: 2-24000 mm/min
Z-akseli: 2-24000 mm/min
Pikaliike
X-akseli: 20000 mm/min
Y-akseli: 24000 mm/min
Z-akseli: 24000 mm/min
Kara
Pää: Automaattinen yleisjyrsinpää
Pääkaramoottori: Siemens 1PH7 167
Vaihteisto: Vaihteisto: Vaihteisto: Vaihteisto: Vaihteisto: ZF 2K300 / SEW FF37 / FA47 B / KA Z37: ZF 2K300 / SEW FF37 / FA47 B / KA Z37
Toistettavuus: ±0,002 mm.
Työkalunvaihtaja
Tyyppi: Automaattinen
Kapasiteetti: 150 työkalua
Max työkalun pituus: 400 mm
Max työkalun paino: 25 kg
Työkalun kartiokulma: SK50 DIN 69871
Asema: Noutoasema
Pöytä/levyt
Kiinnityslevyn pinta: 3600 x 3750 mm
Elektroniikka ja ohjaus
Ohjauspaneeli: Integroitu CNC työalustaan
Servomoottorit: Siemens 1FT6-sarja
Taajuusmuuttajat/säätimet: Indramat ECOdrive 3
Mittausjärjestelmät: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425.
Elektroninen painekytkin: ifm PN 5, PN 7
Virtalähde
Jännite: 400 V, 3-vaihe, 50 Hz.
Teholiitäntä: n. 80 kVA
Pääsulake: 160 A (hitaasti purkautuva)
Johtimen poikkileikkaus: 70 mm²
Pneumatiikka ja hydrauliikka
Paine: 4-6 bar
Kytkentä: G1/4
Ilmankulutus: noin 320-400 l
Venttiilin liitäntä: Festo CP10+
Hydrauliikkajärjestelmä: 1 x 50 l:n akulla varustettu Bosch
Lisävarusteet
CNC-pyörivä pöytäyksikkö: Demmeler DRTN
Pöydän pinta-ala: 2000 x 1800 mm
Suurin pyörimisnopeus: 4 min^-1
Törmäysvalvonta: Brankamp Typ CMS (1-kanavainen).
Turvajarru: Mayr Typ 891...
Jäähdytysyksikkö: BKW SK 250D: Schimpke DK 38 V / BKW SK 250D.
Jäähdytysnesteen suodatin: Knoll KF110/1100
Öljynsuodatin: ARGO D 062-156
Lastunkuljetin: Richter SP 250/63 (x2)
Mittausjärjestelmä: m&h 20.10 Set Multi SK50 / m&h 35.10 TS-tulppa.
Voitelu: Automaattinen
Koneen kotelointi: 3-puolinen
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
