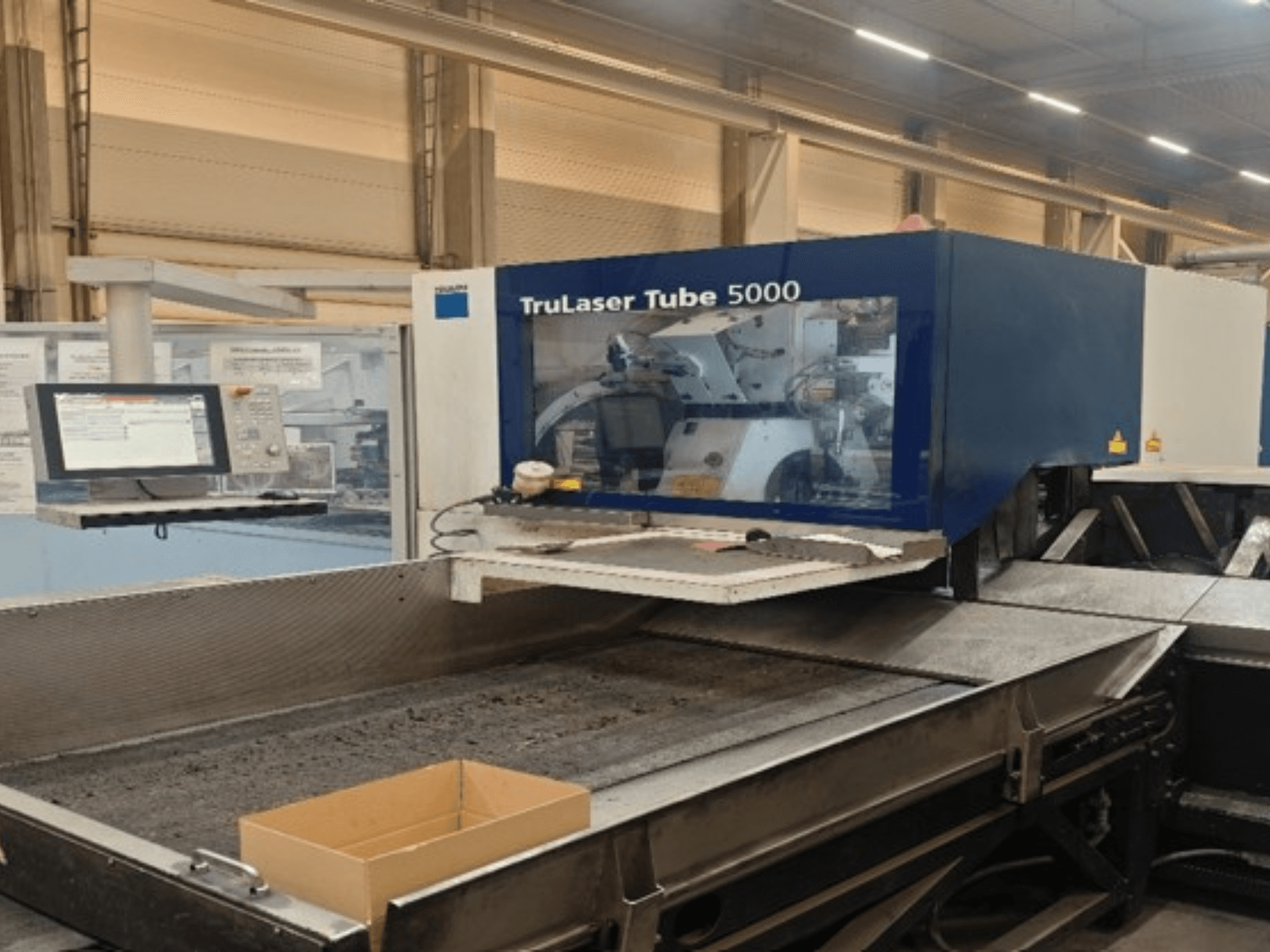

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• A1-akselin (vetokara) toiminta-alue: n × 360°

• A2-akselin (syöttöasema) työskentelyalue: n x 360°

• Työkappaleen raaka-aineen enimmäispituus: 6500 mm

• Työkappaleen raaka-aineen vähimmäispituus: 3000 mm

• Työkappaleen pienin/suurin ulkohalkaisija (pyöreä): 20–152 mm

• Työkappaleen sivu pituus min./max. (suorakulmainen, kun ympyrän ympäryshalkaisija on enintään 170 mm): 20–150 mm

• Työkappaleen valmiin osan enimmäispituus: 3000 mm

• Työkappaleen putken jäännöksen vähimmäispituus: 120 mm

• Työkappaleen romun enimmäispituus: 400 mm

• Nippumitat, suurin poikkileikkaus: 600 x 750 mm

• Nippumitat, suurin paino: 4000 kg

• Materiaalin paino, työkappaleen enimmäispaino: 130 kg (kuormitus 6,5 m)

• Materiaalin paino, työkappaleen enimmäispaino metriä kohti: 20 kg/m

• Nopeudet X-akseli (+): 170 m/min

• Nopeudet X-akseli (-): 100 m/min

• Y-akselin nopeudet: 60 m/min

• Nopeudet Z-akselilla: 60 m/min

• A-akselin nopeudet: 780 °/s

• Paikannustarkkuus, sijainnin poikkeama Pa: ±0,2 mm / ±0,015°

• Paikannustarkkuus, keskimääräinen sijainnin hajonta Ps: ±0,06 mm / ±0,005°

• Pienin ohjelmoitava liikerata: ±0,01 mm / ±0,001°

• Linssileikkauspään polttoväli: 155 mm

• Syvyys 7000 mm; pituus 16000 mm (lastaus 6,5 m, purku 3 m)

• Laserin käyttötunnit: 15786

Lisävarusteet

• Mahdollisuus pienentää pyöreän putken vähimmäisulkohalkaisijaa 15 mm:iin (20 mm:stä)

• Mahdollisuus pienentää suorakulmaisen putken vähimmäissivupituutta 15 mm:iin (20 mm:stä)

• Mahdollisuus kasvattaa valmiiden osien enimmäispituutta 6500 mm:iin (3000 mm:stä)

• Lisävaruste ”Valmiiden osien pituus +1,5 m”: lisää valmiiden osien pituuteen 1500 mm

• Valinnainen 8,0 m:n lastausjärjestelmä: nostaa työkappaleen enimmäispainon 160 kg:aan (aiemmin 130 kg)
