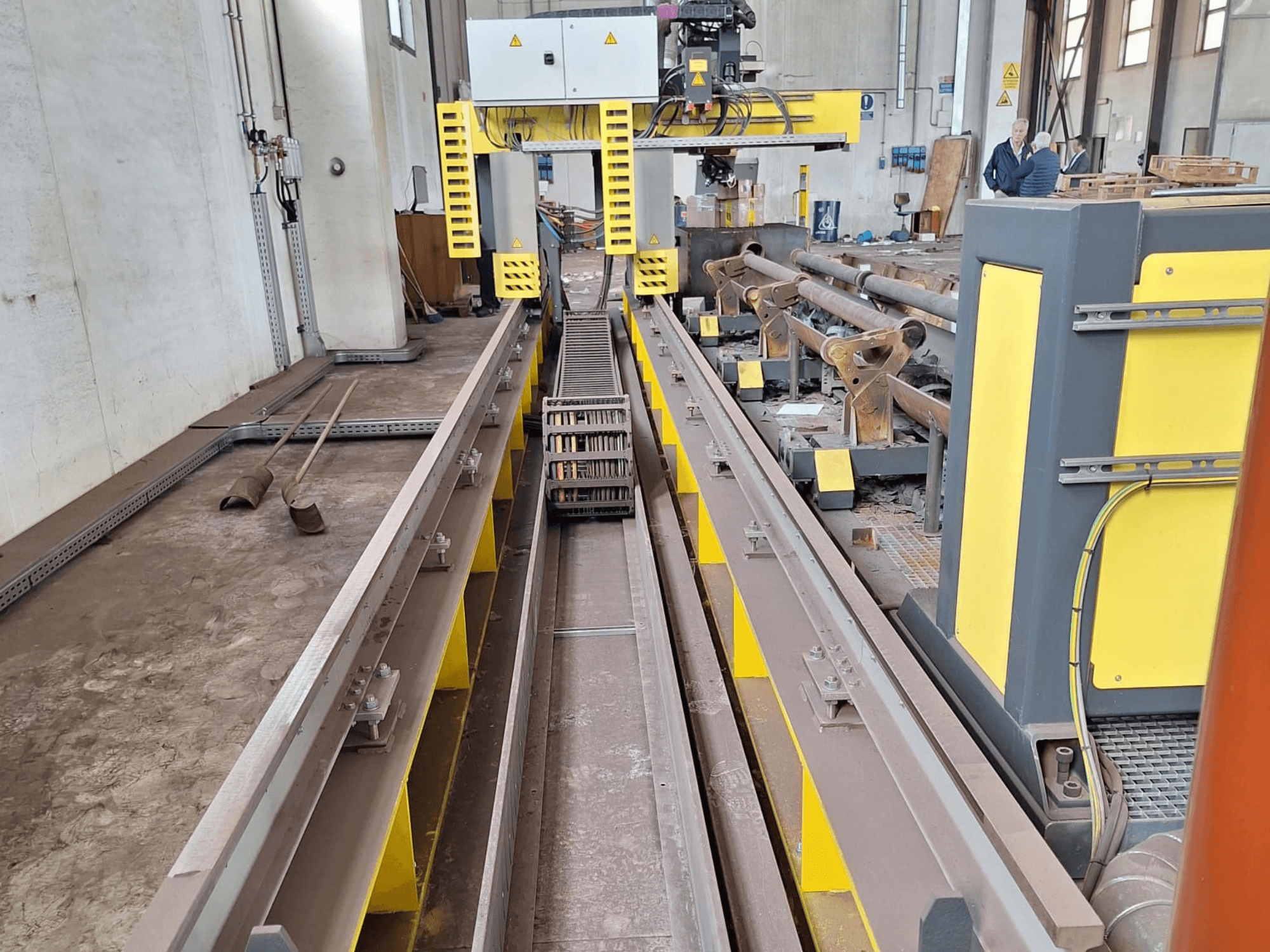

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Leikkaustekniikka: High Definition Plasma

• Putken kapasiteetti

  • Putken enimmäispituus: 8 000 mm

  • Putken min/maksimi halkaisija: 100 mm / 750 mm

  • Min/Max seinämän paksuus: 3 mm / 20 mm

• Leikkausominaisuudet

  • Suora leikkaus, viistoleikkaus, V-viisteet, Y-viisteet, 3D-putken leikkaus.

• Akselikonfiguraatio / liikkeet

  • X (pituussuuntainen): Kaksoissynkronoitu harjaton kaksoiskäyttö elektronisella akselinohjauksella portaalin molemmilla puolilla; ohjaimen pituus 11 000 mm; kaksinkertainen moottorointi

  • Y (poikittainen): Harjaton voimansiirto hammasrattailla ja hammasrattaiden välityksellä

  • Z (pystysuora): Moottoroitu polttimen paikoitusakseli, nopeus jopa 4 000 mm/min.

  • Putken kiertoakseli: Synkronoitu kara putken pyörittämistä varten, putken pituus jopa 8 000 mm:iin asti.

• Viistopää - VBA WRIST

  • Kierto: ±540°

  • Kallistuksen/kallistuksen säätö: ±60°.

  • Leikkauskulma: ±45°

  • Maksimikallistusnopeus: 38°/s

  • Tangentiaalinen ohjaus leikkauksen aikana

  • Kaarijännitteisen polttimen korkeuden säätö

  • Mekaaninen tuntopolttimen korkeuden säätö viistoleikkausta varten

  • Polttimen törmäyssuojaus

• Koneen rakenne

  • Raskas koneen runko

  • Pituussuuntaiset ja poikittaiset tarkkuusohjaimet

  • Tarkka hammastanko- ja hammaspyörävetojärjestelmä

  • Harjattomat moottorit

• Syöttöruuvi / kara

  • Synkronoitu kara putkien leikkaamiseen

  • Syöttöruuvin koko: 500 mm

  • Läpivientireikä: 150 mm

• Putken kannattimet

  • 3 käsikäyttöistä tukivaunua, joissa on puolisuunnikkaan muotoinen ruuvin paikannus

• Plasmageneraattori

  • Malli: ESAB iSeries300i

  • Maksimivirta: 300 A (vaihteluväli 5-300 A)

  • Lähtöjännite: 180 V

  • Virtalähde: 380 V / 50-60 Hz

  • Käyttövirta (40 °C): 100%

  • Suurin lähtöteho: 54 kW

• Prosessikaasut

  • Plasmakaasut: Ilma / O2 / Ar-H2 / N2

  • Suojakaasut: Ilma / N2 / O2 / H2O

• Generaattorin mitat

  • 1219 x 898 x 1031 mm

  • Ohjausjärjestelmä

  • ESAB VISION T5 CNC

  • 18,5" värillinen kosketusnäyttö, käsineellä käytettävä

  • OpWizard-ohjelmisto, joka avustaa käyttäjää

• Ohjelmisto

  • ESAB Putkileikkauksen ohjelmointiohjelmisto

Lisälaitteet

• Litteä leikkuupöytä, jossa on säleet, 1 500 x 1 000 mm.
