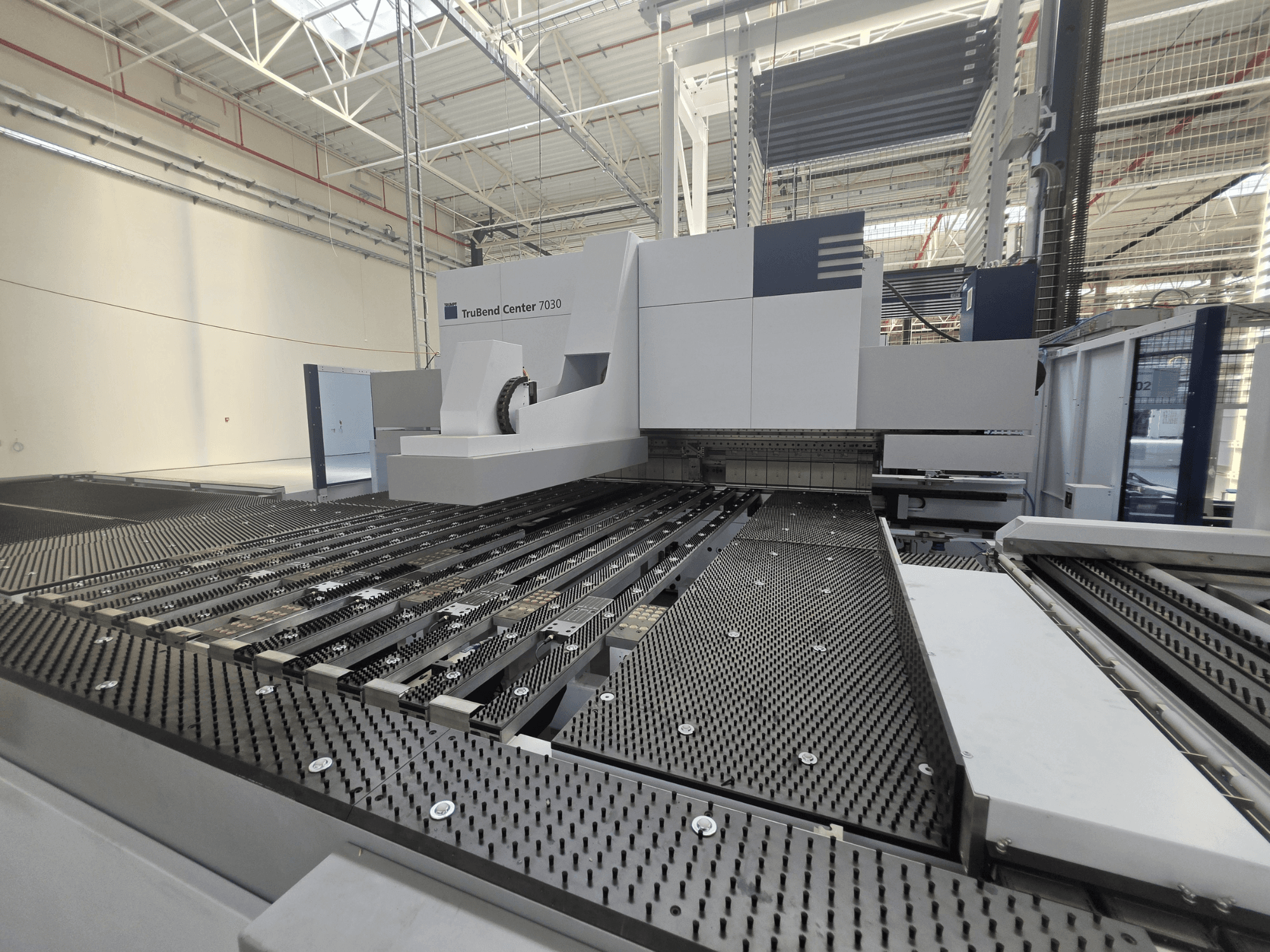

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Kapasiteetit

  • Taivutusreunan enimmäispituus: 3 123 mm

  • Taivutusreunan vähimmäispituus: 200 mm

  • Pienin taivutusleveys vakiopidikkeellä: 145 mm

  • Pienin taivutusleveys ENW-työkaluilla: 40 mm

  • Laatikon enimmäiskorkeus: 220 mm

  • Pidikkeen kiristysvoima: 101 t

  • Materiaalin paksuus: vähintään 0,4 mm; enintään rakenneteräs 3,0 mm; enintään ruostumaton teräs 2,2 mm; enintään alumiini 4,0 mm

• Koneen rakenne: Hitsattu teräsrunko; taivutusjärjestelmä: Kiilaveto; kaarevuuden säätö: Mukana, säädettävissä koneen ohjauksen kautta

• Käsittely ja asemointi

  • 2-akselinen osamanipulaattori imukupilla (X-liike 2 653 mm; isku 100 mm; 12 imumoduulia)

  • 5-akselinen takapysäytin; pyörivä manipulaattori; etupysäytin; lastauspihdit

  • Automaattinen kappaleen asemointi ja kierto

• Nopeudet

  • Y-akselin pikaliike: 250 mm/s

  • Etupysäyttimen nopeus: 3 000 mm/s

  • Kappaleen manipulaattorin nopeus: 3 000 mm/s

  • Pyörivän manipulaattorin nopeus: enintään 3 kierrosta/s

  • ToolMaster-taivutusnopeus: 2 400 mm/s

• Paikannustarkkuus

  • Y-akseli: 0,10 mm; X-akseli: 0,05 mm; R-akseli: 0,05 mm

• CNC-ohjaus

  • 21,5 tuuman kosketusnäyttö; käyttöjärjestelmä: Windows 7 Ultimate 64-bittinen

  • Näppäimistö ja hiiri; USB; RJ45-verkkoliitäntä; Ethernet 10/100 Mbit/s

  • Internet-etähuolto / etädiagnostiikka

• Taivutuskulman mittaus

  • Optinen taivutuskulman apu; integroitu kamera; ohjelmoidun ja todellisen kulman graafinen vertailu

  • Kulman mittauksen vähimmäiskappaleen sivupituus: 10 mm

• Turvallisuusvarusteet

  • CE-sertifiointi; pyörivät turvaovet; turvavalosulut; työalueen pääsynsuojaus

  • Jalkakytkin, jossa on aktivointitoiminto; hätäpysäytys

• Sähkötekniset tiedot: 80 kVA

Lisävarusteet

• Automaattinen lastaus-/purkausjärjestelmä, jossa on varastoliitäntä

  • Automaattinen aihioiden erottelu, syöttö ja siirto; valmiiden osien automaattinen purku

  • Hihnakuljetin valmiille osille; aihion enimmäiskoko 3 048 x 1 500 mm

  • Varastointirajapinta sisältyy toimitukseen

  • Lataustelakka: Ei sisälly toimitukseen; Kiskojoukko: Ei sisälly toimitukseen

• Työkalut ja työkalujärjestelmät

  • ToolMaster Bend: automaattinen kiinnitystyökalujen paikannus ja asetus; vakiotukien, Pick&Place-tukien ja kaarevien tukien automaattinen paikannus

  • Mukana toimitettavat työkalut: 16 vakiopidätystyökalua (kukin 160 mm); 6 Pick&Place-pidätystyökalua; Pick&Place-segmentit 10/15/20/40 mm; kulmapidätystyökalu (199 mm); OBW90- ja UBW90-taivutustyökalut

  • ENW-laitteisto: ENW-toiminto kiinnitystyökalujen kallistamiseen; ENW110-40-työkalu (pituus 3 123 mm; syvyys 40 mm); pienin taivutusleveys ENW-työkaluilla 40 mm

• Lisäosien käsittelymoduulit

  • 12 kolmipintaista tyhjiömoduulia (ylä-/ala-/etupuolinen imu)

  • 6 magneettimoduulia; 4 kaksipintaista magneettimoduulia

  • Tyhjiö- ja magneettimoduuleja voidaan käyttää yhdessä

• Ohjelmistot ja tiedonkeruu

  • TecZone Fold -kiertolupa: automaattinen ohjelmointi 2D-/3D-tiedoista, taivutusohjelman automaattinen luonti, 3D-simulointi, törmäystarkistus, manuaalinen muokkaus

  • Langaton 2D-koodilukija Bluetooth-yhteydellä: viivakoodien ja DataMatrix-koodien lukeminen; tuotanto-ohjelman automaattinen lataus
