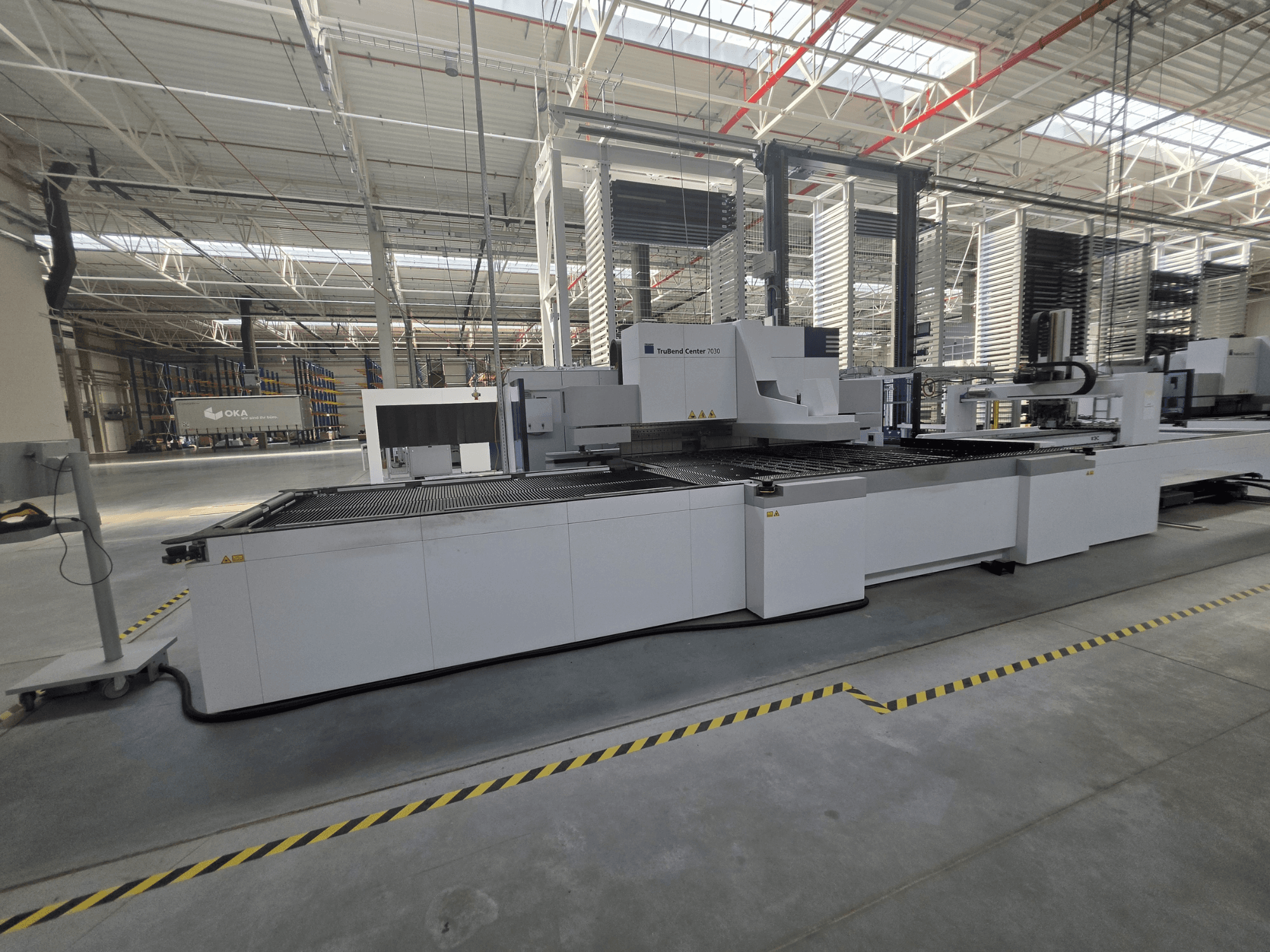

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Rakenne: Hitsattu teräsrunko; Taivutusjärjestelmä: Kiilaveto; Kaarevuus: Mukana, säädettävissä ohjauslaitteella

• Kapasiteetit

  • Taivutusreunan enimmäispituus: 3 123 mm

  • Taivutusreunan vähimmäispituus: 200 mm

  • Pienin taivutusleveys vakiopidikkeellä: 145 mm

  • Pienin taivutusleveys ENW-työkaluilla: 40 mm

  • Laatikon enimmäiskorkeus: 220 mm

  • Pidikkeen kiristysvoima: 101 t

  • Materiaalin paksuus: vähintään 0,4 mm; enintään rakenneteräs 3,0 mm; enintään ruostumaton teräs 2,2 mm; enintään alumiini 4,0 mm

• Käsittely ja asemointi (integroitu)

  • 2-akselinen osamanipulaattori, jossa 12 imumoduulia; X-liike 2 653 mm; isku 100 mm

  • 5-akselinen takapysäytin; pyörivä manipulaattori; etupysäytin; lastauspihdit

  • Automaattinen kappaleen asemointi ja kierto

• Nopeudet

  • Y-akselin pikaliike: 250 mm/s

  • Etupysäytin: 3 000 mm/s

  • Kappaleen manipulaattori: 3 000 mm/s

  • Pyörivä manipulaattori: jopa 3 kierrosta/s

  • ToolMaster Bend: 2 400 mm/s

• Paikannustarkkuus

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC-ohjaus

  • 21,5 tuuman kosketusnäyttö; Windows 7 Ultimate 64-bittinen; näppäimistö ja hiiri

  • USB; RJ45; Ethernet 10/100 Mbit/s; Internet-etähuolto/etädiagnostiikka

• Ohjelmointiohjelmisto

  • TecZone Fold -kiertolupa

  • Automaattinen ohjelmointi 2D/3D-tiedostoista, automaattinen taivutusohjelman luonti

  • 3D-taivutussimulaatio; törmäystarkistus; ohjelman manuaalinen muokkaus

• ToolMaster Bend (automaattinen työkalujen käsittely)

  • Automaattinen kiinnitystyökalujen asemointi ja asetusten määrittäminen ohjelmakohtaisesti

  • Vakiopidikkeiden, Pick&Place-pidikkeiden ja kaarevien pidikkeiden automaattinen sijoitus

• Mukana toimitettavat työkalut

  • 16 vakiopidätystyökalua (kukin 160 mm)

  • 6 Pick&Place-kiinnitystyökalua; segmentit 10/15/20/40 mm

  • Kulmapidätystyökalu, pituus 199 mm

  • OBW90- ja UBW90-taivutustyökalut

• ENW-laitteisto

  • ENW-toiminto kiinnitystyökalujen kallistamiseen

  • ENW110-40-työkalu, pituus 3 123 mm, syvyys 40 mm

  • Pienin taivutusleveys ENW:llä: 40 mm

• Taivutuskulman mittaus

  • Optinen taivutuskulman avustus integroidulla kameralla

  • Graafinen vertailu ohjelmoidun ja todellisen kulman välillä

  • Kappaleen sivun vähimmäispituus kulman mittausta varten: 10 mm

• Turvallisuus

  • CE-sertifiointi; pyörivät turvaovet; turvavalosulut

  • Työalueen pääsynsuojaus; jalkakytkin, jossa on aktivointitoiminto; hätäpysäytys

• Sähköteho: 80 kVA

Lisävarusteet

• Automaattinen lastaus-/purkausjärjestelmä varastoliitännällä

  • Automaattinen aihion erottelu ja syöttö; siirto taivutuskeskukseen

  • Valmiiden osien automaattinen purku hihnakuljettimella

  • Aihion enimmäiskoko: 3 048 x 1 500 mm

  • Varastointirajapinta sisältyy toimitukseen

  • Lastaustelakka: ei sisälly toimitukseen

  • Kiskojoukko: ei sisälly toimitukseen

• Lisäosien käsittelymoduulit

  • 12 kolmipintaista tyhjiömoduulia (ylä-/ala-/etupuolinen imu)

  • 6 magneettimoduulia ja 4 kaksipintaista magneettimoduulia

  • Tyhjiö- ja magneettimoduuleja voidaan käyttää yhdessä

• Tunnistus- ja liitäntävarusteet

  • Langaton 2D-koodilukija, jossa on Bluetooth

  • Viivakoodien ja DataMatrix-koodien lukeminen

  • Tuotanto-ohjelmien automaattinen lataus
