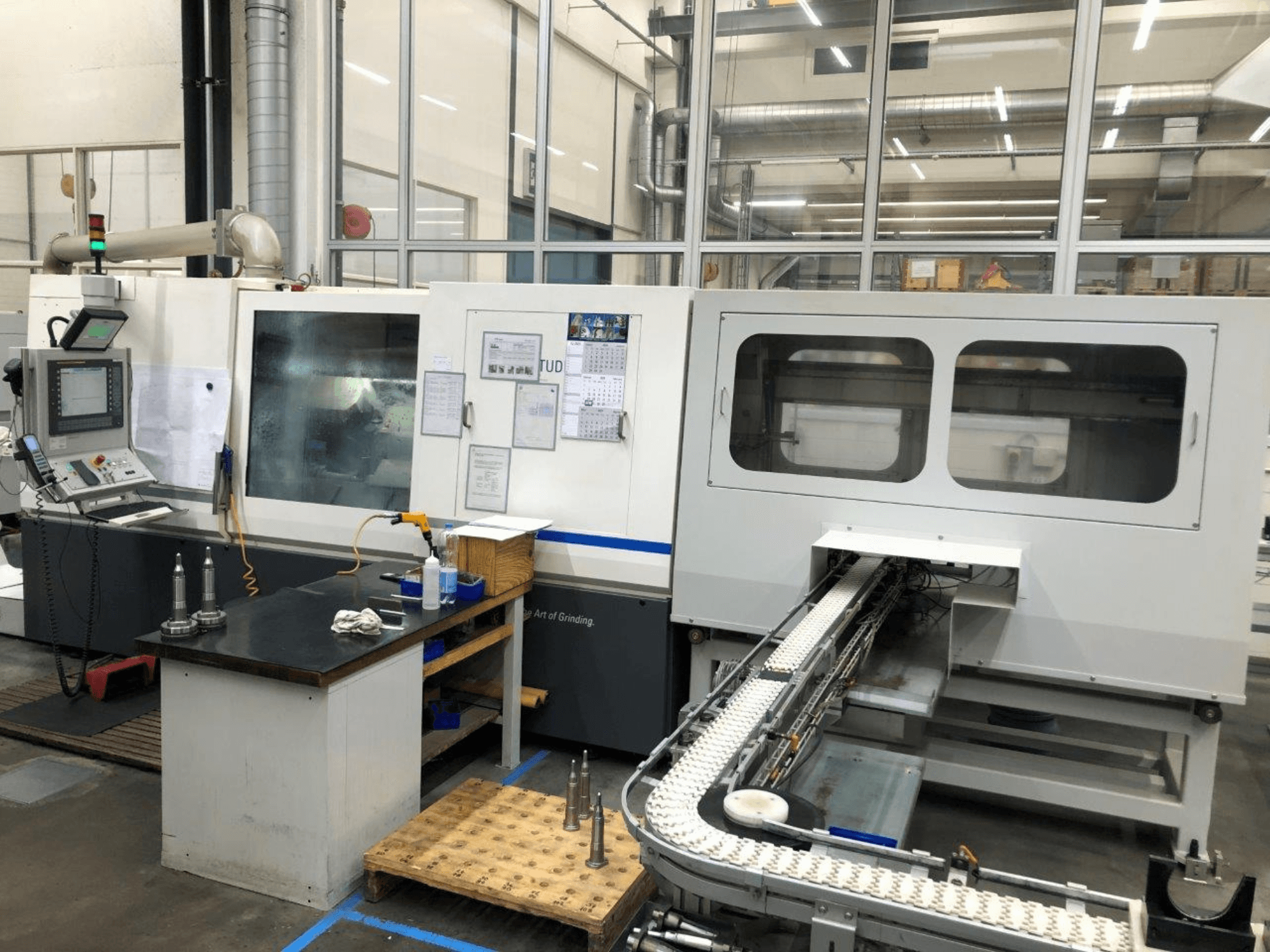

STUDER - S242CH-GRI-STU-2008-00001

• Keskipisteen etäisyys: Pitkä (2 ristikkäislevyä) 800 mm; Pitkä (3 ristikkäislevyä) 800 mm.

• Keinun halkaisija: 180 mm

• Työkappaleen enimmäispaino: 20 kg

• X-akseli (ristikkäisliuku)

  • Nopeus: 0,001-1,500 mm/min.

  • Resoluutio: 0,00001 mm

• Z-akseli (pituussuuntainen liuku)

  • Max. liike: 850 / 1 600 mm.

  • Nopeus: 0,001-25 000 mm/min

  • Resoluutio: 0,00001 mm

• Kääntävä kääntöpyörästö

  • 8-paikkainen: Capto 6 kiinteä

  • 12-asemainen: VDI 40 kiinteä

  • 8-paikkainen: VDI 30 kiinteä

  • Maksimi ajonopeus: 4 000 rpm

  • Käyttövoiman teho: 2,5 kW

  • Vaihtoehto: Aktiivinen pitkittäismittaustanko tornissa (Capto tai VDI).

• Hiontakaran pää

  • Asennuskulma: -25° / +25°.

  • Hiontanopeus: 50 m/s

  • Hiomalaikan koko: Ø 400 x 50 (63) x 127 mm.

• Sisähiontalaite

  • Karan asennot kääntyvällä levyllä: 3

  • Karan asento: 0° / +45°

  • Automaattinen asemointi 3 asentoon

  • Sisäisen hiontakaran alue: 1,200-120,000 rpm

  • Käytettävissä olevat karan kierrosnopeudet: 24 000-120 000 rpm.

• Työkappaleen karan pää (kiinteä)

  • Nopeusalue: 1-7 500 min-¹

  • Käyttövoiman teho: 10,5 kW

  • Työkalunpidin: MK4 / DIN 55026 A4

  • Kuormitus pintahionnan aikana: 500 Nm

  • Pyöristystarkkuus: 0,0004 mm

• Työkappaleen karan kanta (kääntyvä)

  • Kääntöalue: 0-10°

  • Resoluutio: 0.0001°

  • Nopeusalue: 1-4,000 min-¹

  • Käyttövoiman teho: 10,5 kW

  • Työkalunpidin: MKS / DIN 55026 A6

  • Kuormitus pintahionnan aikana: 500 Nm

  • Pyöristystarkkuus: 0,0004 mm

• W-akseli / takatukki

  • Max. liikerata: 450 / 1 650 mm

  • Nopeus: 0,001-1 500 mm/min

  • Hienosäätö sylinterimäisyyskorjauksia varten: ±0,01 mm

  • Vaihtoehto: Akselipyöräohjaus ±0,40 mm.

  • Puikon halkaisija: 60 mm

  • Asennuskartio: MK4

  • Kynän liike: 45 mm

  • Lisävarusteena synkronoitu takapöytä: 1-7 500 rpm; käyttöteho 10,5 kW; asennuskartio MK4 / DIN 55026 A4.

• Työstö

  • Seisova oikaisutyökalu, pidin MK1-kiinnityksellä.

  • Yksikärkinen timantti / lyhennetty laatta

  • Dressauskara aksiaalivetoisesti kääntyvällä pidikkeellä: Ø 58 / 89 / 100 mm max

  • Sidontakara aksiaalivetoisesti takana: Ø 100 mm max

• Liitäntäarvot

  • Liitetty kokonaiskuorma: 45 kVA

  • Pienin ilmanpaine: 5,5 bar

  • Kokonaispaino: 7 600 / 12 000 kg.

• Kunto ja huolto

  • Virta päällä ja täysin toimintakuntoinen

  • Ei karhennustöitä

  • Studerin vuosihuolto

Lisävarusteet

• Akseliautomatiikka (sisältyy toimitukseen)

• Hiomalaikat (sisältyy toimitukseen)
