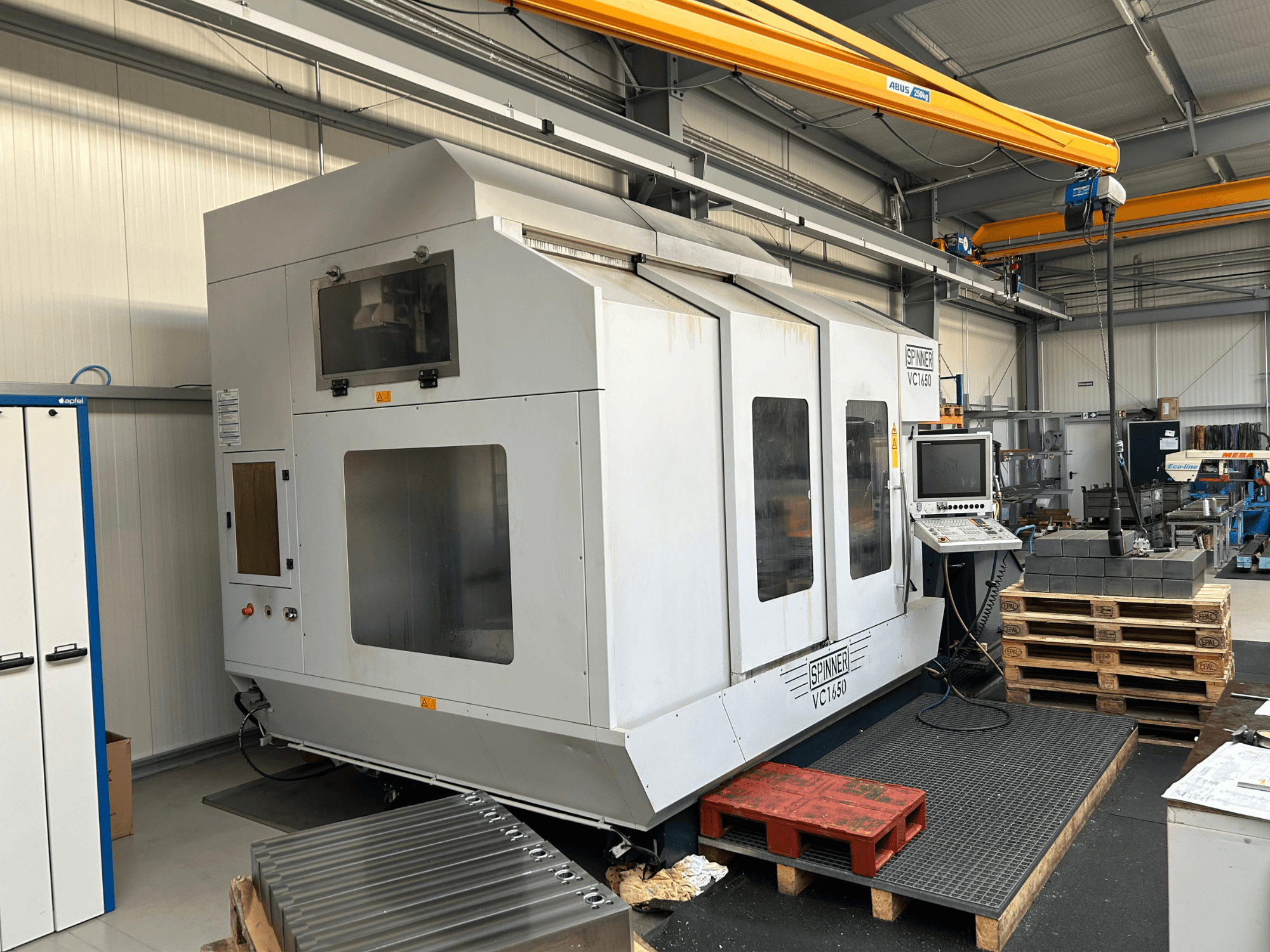

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Työkappaleen kosketusanturi: Blum TC52-järjestelmä langattomalla yhteydellä työkappaleiden tunnusteluun ja nollapisteen siirtymien tai mittojen määrittämiseen.

• 360° pyörivä pöytä: Halkaisija 900 mm - 870x870 mm vasemmalla puolen

• Oikeanpuoleinen lisäkiinnityspöytä: 650x870 mm.

• Automaattinen työkalunvaihtaja vasemmalla puolella 96 työkalulle.

• Työkalun enimmäispituus: 400 mm

• Työkalun enimmäishalkaisija: 120 mm (150 mm, kun vierekkäiset paikat ovat vapaat).

• Työkalun enimmäispaino: 15 kg

• Dynaamisen moottorin karan nopeus: 9000 rpm

• Korkean vääntömomentin versio: 464 Nm (S6 25%); Teho: 35KW/68KW (S1/S6).

• Kuljetusliikkeet: X=1650 mm, Y=820 mm, Z=820 mm.

• Karan pään puhalluspuhdistus.

• Korkeapainehuuhtelu: 70 bar TW, jossa on lisäksi 350 litran jäähdytysnestesäiliö, korkeapainepumppu ja painovoimainen paperisuodatin.

• 5-akselinen tarkkuustyöstökeskus

• Automaattinen kinemaattinen mittaus anturikierrosten avulla

• Toiminnot kolmiulotteiseen työkalun korjaukseen ja työkappaleen pinnanlaadun parantamiseen

• Työkalunpidin on tilattava erikseen

• Kaksivärinen maalipinta RAL 7035/5008

• Tarvittavat tasauselementit koneen sängyssä

• Noin 14 000 käyttötuntia

  Noin 6000 karatuntia

TNC 620/TNC 640 Heidenhain-ohjelmistovaihtoehto seuraavilla toiminnoilla:

- Pyörivien akselien automaattinen mittaus ja kompensointi loppukäyttäjän kosketusnäyttöjaksojen avulla.

- Syklin mittaamat kinemaattiset arvot siirretään automaattisesti koneen parametreihin.

- Automaattinen lokitiedoston luominen kinemaattisen mittauksen arviointia varten - Koneen tarkkuuden optimointi kääntö- ja 5-akselisen työstön aikana

- Mittaukseen tarvitaan työkappaleen kosketusanturi ja kalibrointipallo

TNC-ohjelmistovaihtoehto: 5-akselinen samanaikainen interpolointi ja 3D-työstö

TNC 620/TNC 640 Heidenhain-ohjelmistovaihtoehto; "Advanced Function Set 2" (laajennettu toimintosarja 2)

seuraavilla toiminnoilla: - 5-akselinen samanaikainen interpolointi

- Työkalun kärjen asennon säilyttäminen kääntyvän akselin liikkeen aikana lineaaristen akseliliikkeiden kompensoinnin avulla

TCPM-toiminto laajennetuilla asetuksilla TCPM-toimintoa varten

- Kolmiulotteisen työkalun korjaustoiminnot

- Toiminnot työkappaleen pinnanlaadun parantamiseen

3D-malli VC1650HV (5-akselinen versio)

CAD/CAM-ohjelmia varten STEP-muodossa;

Tiedot toimitetaan CD-ROM-levyllä; mukaan lukien asetussuunnitelma ja simulointimalli.

Liitännän valmistelu Blumin infrapuna-antureita TC50/TC52/TC54-20 varten.

Vastaanotinyksikkö IC56 ja arviointielektroniikka IF59 asennetaan koneeseen Blum-työkappaleiden tai Blum-antureiden liittämistä varten.

työkalun antureiden liittämiseen. Rajapinta voi hallita jopa kahta kosketusanturijärjestelmää samanaikaisesti, mikä tarkoittaa, että kun työkappale ja työkaluanturi asennetaan samanaikaisesti, tätä asentoa tarvitaan vain kerran.

Työkappaleen anturi jyrsinkoneisiin, Blum TC52-järjestelmä

asennettavaksi karaan langattomalla yhteydellä CNC-ohjaukseen työkappaleiden tunnustelua ja nollapisteen siirtymien tai työkappaleen mittojen määrittämistä varten.

ILMAN työkalunpidintä. Työkalunpidin on tilattava erikseen.

MITÄ 1 mittausvarsi 3x30mm.

UUSI VERSIO 2, jossa on IR-vastaanotin IC56.

SK50-työkalunpidin TC52-kosketusanturille.

Suorituskykyinen työstökeskus SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

5-akselinen premium-työstökeskus, jossa on

360° pyörivä pöytä, 870 x 870 mm, työalueen vasemmalla puolella

Kestävä kiinnityspöytä työalueen oikealla puolella, 660 x 870 mm.

Kääntöakseli jyrsinpään yläreunassa +11-110°

Heidenhain TNOS40/19 -ohjauslaitteella varustettuna

Dynaaminen moottorikara jopa 9 000 rpm: HIGH-TORQUE VERSION HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Liikkuminen X1050 mm Y=20mm 2-820mm 2-820mm

Työkalun kartiokoko 50 DIN 6871-A:n mukaan. Vetoaisat DIN 60872-A:n mukaan. Karan karan puhalluslaite. Koneen vasemmalle puolelle integroitu automaattinen työkalunvaihtaja 96 työkalulle.

Vaihtimen liuku vaakakaraan vaihtamista varten.

Työkalun enimmäispituus 400 mm; työkalun enimmäishalkaisija 120 mm tai 150 mm vapaasti seisovilla työkaluilla, max. 15kg.

Lineaariohjaus kaikilla kolmella akselilla.

Tarvittavat säätöelementit koneen sängyssä tasausta varten. Täydellinen suojakotelo + työalueen valaistus.

Dokumentaatio: Yksivärinen maalipinta, kaksivärinen RAL 70355006.

Lastukuljetin VC1850 versio A2-oikea TR

Edessä koneen alla. Oikealla. Poistuminen,

Sisältää kaksi integroitua ruuvikuljetinta lastujen kuljettamiseksi työalueelta lastukuljettimelle.

Suorat X/Y/Z-mittausjärjestelmät VC1650-TNC620/TNC640-järjestelmille.

Mallia VC1650 varten VC-sarja Heidenhainin ohjauksen kanssa

keskitetysti asennettu ohjauskiskojen väliin optimaalisen tarkkuuden saavuttamiseksi.

suositellaan korkean tarkkuuden työstöön ja lämpötilahajonnan vähentämiseen.

Sähköinen valmistelu HD 70 bar

korkeapainehuuhteluun 70 bar.

Tämä asento on tarpeen korkeapainesäiliön/korkeapainehuuhtelujärjestelmän asentamista varten.

Korkeapainehuuhtelu 70 bar TW (lisäsäiliö) V2 350 litraa.

ylimääräinen jäähdytysnestesäiliö, jossa on MTS20-80-korkeapainepumppu ja painovoimainen paperisuodatin.

kapasitiivinen tasokytkin

Jyrsinkoneissa tarvitaan karan puoleinen valmistelu jäähdytysnesteen läpivirtausta varten (kohta 11069P).

Säiliön tilavuus n. 350 litraa

Poistoaukko 250

Liitäntälaippa sähköstaattista ilmanpuhdistinta varten, halkaisija 250T

NC-ohjelmisto-optio "Työstötason kääntäminen ja pyöröpöydän työstö".

- XY-tasossa ohjelmoidun ääriviivan projisointi sylinterin vaippaan.

- Pyörivän akselin syöttönopeuden automaattinen laskenta mm/min riippuen työkalun etäisyydestä koneen ja

pyörivän akselin keskipisteestä

Ympyrä 3 akselilla pyörivällä työstötasolla (karhennusympyrä)
