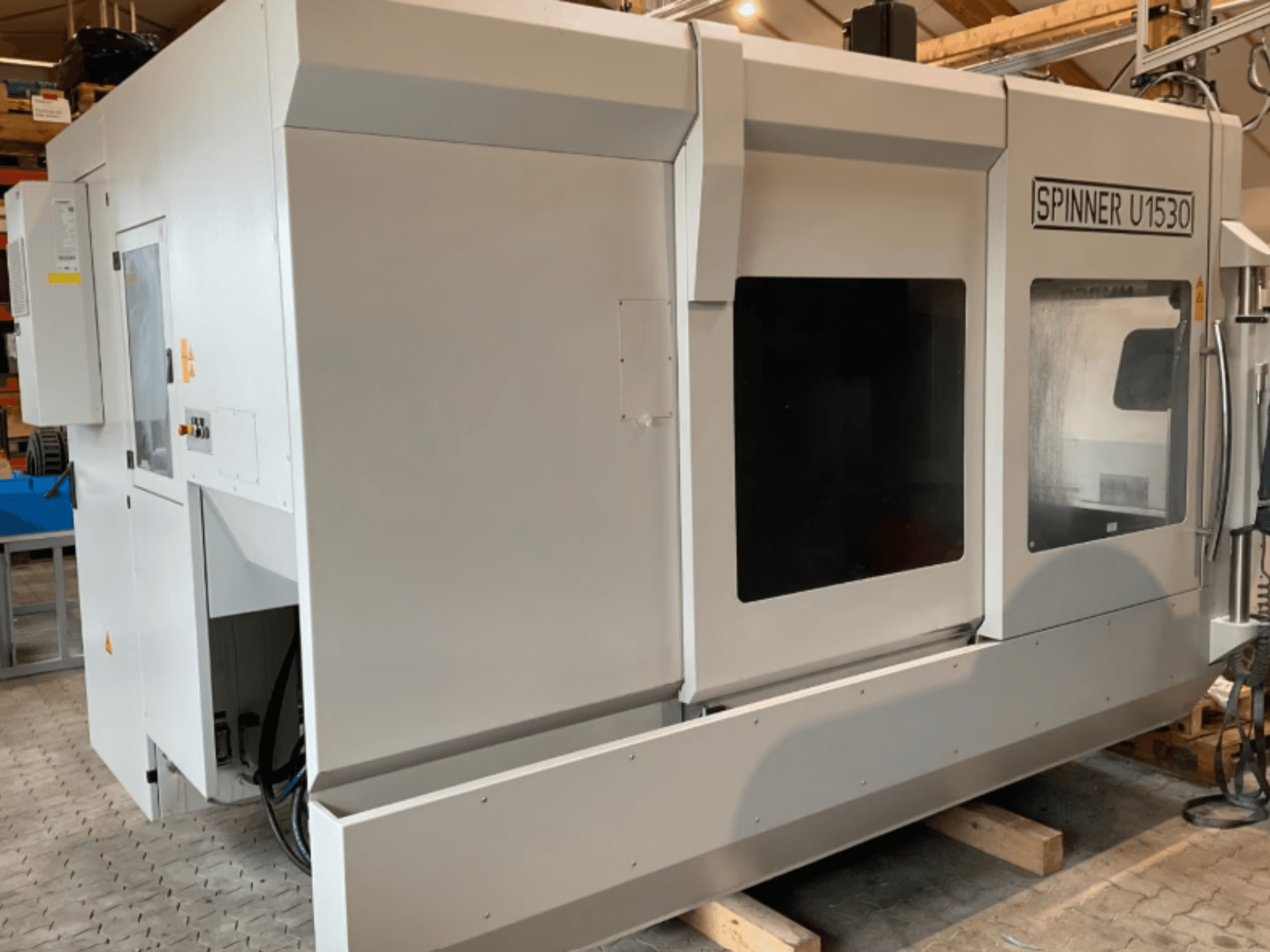

Tämä 5-akselinen SPINNER U5-1530 on valmistettu vuonna 2021. Sen X-akselin liikealue on vaikuttavat 1530 mm, Y-akselin 530 mm ja Z-akselin 465 mm. Koneessa on kiinteä, jäykkä pöytä yhdistettynä 2-akseliseen kierto-/kallistuspöytään, mikä lisää sen monipuolisuutta. Jos etsit korkealaatuisia työstöominaisuuksia, harkitse myynnissä olevaa SPINNER U5-1530 -pystykoneistuskeskusta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: SPINNER
- vuosi: 2021
- MALLI: U5-1530
- tuotantotunnit: 6000
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Saksa
- koneen tyyppi: Vertikaalinen työstökeskus
- ohjausyksikön merkki: SIEMENS
Tekniset tiedot - SPINNER U5-1530
Ohjausyksikkö
- Ohjausmerkki: SIEMENS
- Ohjausmalli: 840D-SPIOS V1
Mitat
- Koneen paino: 10500 kg
Liike
- Akselit: 5
- X-akselin liike: 1530 mm
- Y-akselin liike: 530 mm
- Z-akselin liike: 465 mm
Tekninen erittely
- Karanopeus: 12000 RPM
- Karan läpi jäähdytys: Kyllä
- Työkaluasemat: 54
Lisäinformaatio
- Akselien lukumäärä: 5-akselinen samanaikainen
- Pöydän kokoonpano: Kiinteä jäykkä pöytäosa (Starrtisch U-1530) yhdistettynä 2-akseliseen kierto-/kallistuspöytään (SPRT650 / versio T)
- Karin nopeus: jopa 12 000 r/min (Advanced-karivaihtoehto)
- Karankartio: SK40
- Työkalumagasiinin kapasiteetti: 54 paikkaa
- Verkon oikosulkuvoima (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul kW:na)
- Liitäntäteho: 26 kVA
- Nimellisjännite: 3~ 400 V + N + PE
- Suojalaitteen nimellisvirta (In): 50 A
- Käyttövirta (Ib): 42 A
- Verkon taajuus: 50 / 60 Hz
- Verkko- ja kytkentätyyppi: TN-Netz (5-johtiminen) maadoitetulla ja kuormitettavalla tähtipisteellä
- Vianvirta-katkaisija (RCCB): Ilman FI-Schalteria (suositeltava)
- Ohjausjärjestelmä: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2 -alusta)
- Mittausjärjestelmä: X/Y/Z-lineaariset asteikot (U-1530 Advanced) yhdistettynä BLUM 3D -työkappaleen kosketusanturiin ja B/C-akselin mittausjärjestelmään
- Jäähdytysnesteen syöttö karan läpi (IKZ): Kyllä, varustettu korkeapaineisella CTS-yksiköllä ja korkeapainesäiliöllä (BAZ 70 bar)
- Pyörivän akselin jarrutus: Hydrauliset jarrut B- ja C-akseleilla, joissa on kaksisuuntainen pyörivä liitos (70/7 bar)
- Ympäristön lämpötila-alue: 15 °C < T < 35 °C
- Suhteellinen kosteus: <= 70 % 20 °C:ssa
- Koneen kokonaispaino: ~10 500 kg (peruskone) + ~377 kg (lastunkuljetin) + 170 litraa jäähdytysnestettä
- Ensisijainen kieli: saksa
- Toinen kieli: englanti
- Monitoiminen kädessä pidettävä ohjauspääte: Mukana
- Shopmill: Mukana
- 4-akselinen pyörivä akseli: Mukana
- 3D-simulointi: Mukana
- Jäljellä olevan materiaalin tunnistus: Mukana
- Koneistuksen samanaikainen tallennus: Mukana
- Automaattiset sammutustoiminnot: Mukana
- Kinemaattinen mittaus: Mukana
- Advanced Surface: Mukana
- Spline-interpolointi: Mukana
- 2 Gt lisämuistia: Mukana
- Kosketusanturijärjestelmän toiminnot: Mukana
- Jäähdytysnestejärjestelmä + U-chip-kuljetin U1530: Mukana
- Ilmapuhallus karan päässä: Mukana
- Paineilma jyrsinkaran läpi: Mukana
- Huuhtelupistooli: Mukana
- Robottiovi, oikea: Mukana
- UNIROB-V2021-liitäntäperusta: Mukana
- Digitaalinen dokumentaatio: saksa
- Silmukat nosturin purkamista varten: Mukana
- Vakiomaalaus: Mukana
- Sähköasennus: EUROPA-ST
- Järjestelmän hydraulinen paine: 68 bar
- Kiinnityksen hydraulinen paine (4./5. akseli): 35 bar
- Pneumaattinen käyttöpaine: 6 bar
- Paineilman kulutus: 180 normilitraa/min
- Suurin melupäästö: 73 dB(A) normaalikäytössä
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
