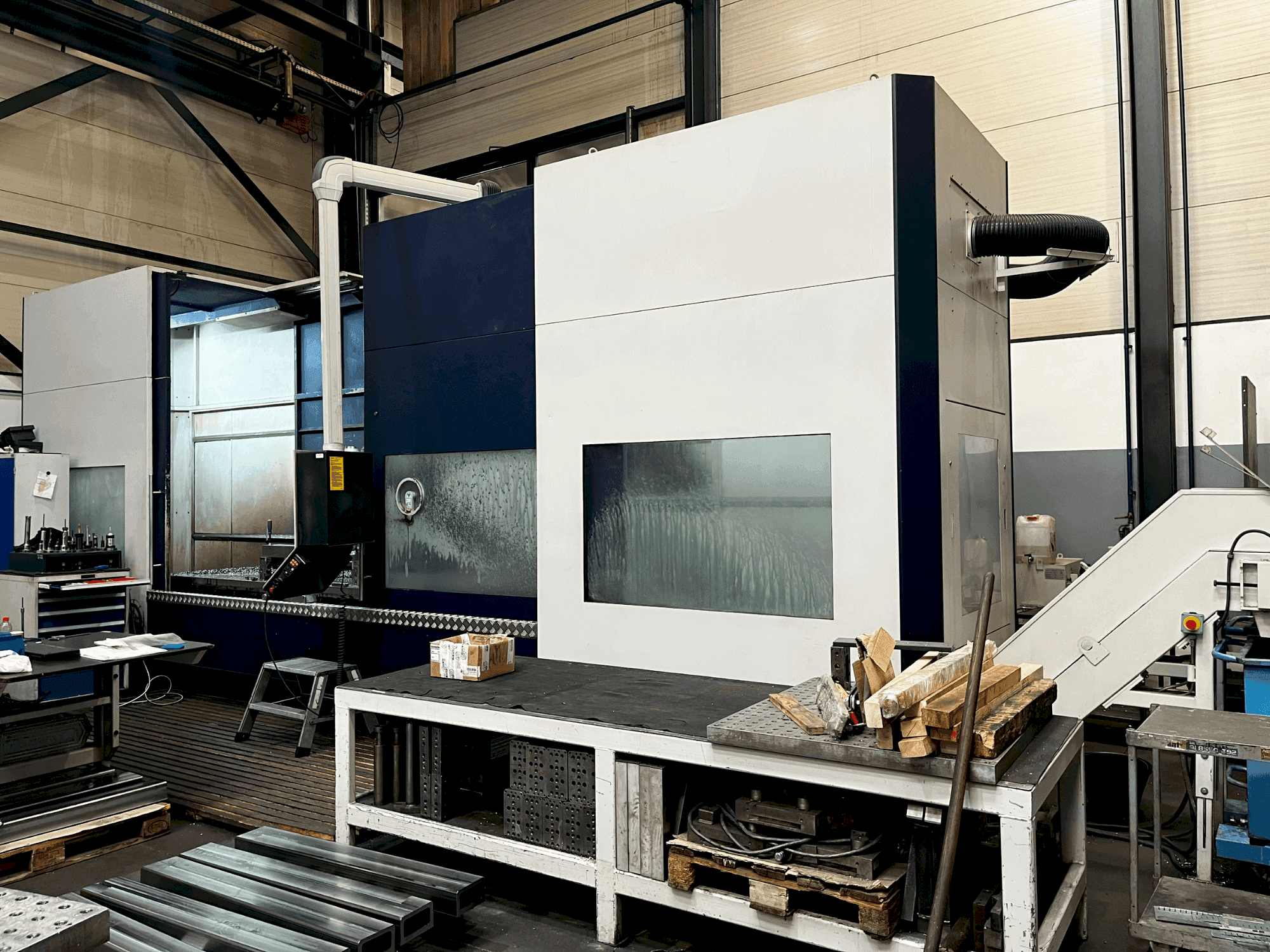

Koneen  Soraluce TA-35A etunäkymä

Soraluce TA-35A

Soraluce - TA-35A

2015

295 000 €

gindumac-hinta
(EXW-hinta)
pyydä virallista tarjousta
Vieraile koneella
tee vastatarjous
Lataa PDF

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Ota yhteyttä Whatsappissa
Näytä alkuperäisellä kielellä

Tämä SORALUCE TA-35A jyrsinkone on valmistettu vuonna 2015 Espanjassa. Se on varustettu HEIDENHAIN iTNC 530 HSCI (3 akselia + kara) pyöritettävällä kauko-ohjausriipuksella nivelellä. Sisältää 19" litteän näytön, metallisen näppäimistön integroidulla hiirellä ja USB-liitännän ohjauspaneelissa. Mukana myös prosessorin nopeus 0,5 ms. Interpolaatiosorvaus HEIDENHAIN iTNC 530:lla, joka koostuu CAM-järjestelmästä, HEIDENHAIN-jälkiprosessorista, ohjelmistosovituksesta C-akseli. Koneessa on kannettava elektroninen käsipyörä HEIDENHAIN HR 410 3 m kierrekaapelilla. Hävitä automaattinen indeksoiva jyrsinpää, jossa on 2,5° x 2,5° jako ja jopa 4000 min-1, 28 kW, 479 Nm, mukaan lukien ilmajäähdytys/öljysumu voitelu, työkalun kiinnitysvoima 20 000 N, työkalun pidike ISO 50 - DIN 69871 A (H200), ei vaadita valittaessa jyrsintäpäätä H210 Sisältää täydellisen roiskesuojakotelon, jonka korkeus on 2 600 mm. Koostuu kahdesta etuovesta ja yhdestä takaovesta koneen ohjaamiseen edestä ja takaa.Kaikki ovet ja seinät on varustettu yhteensä 7 ikkunalla. Hydraulinen paino kompensoidaan suoraan pystysuoraan luistiin vaikuttavalla. Sisältää konepöydän 5 x T-uralla 22 H12 ( 6 x T-uraa pöydän leveydelle 1000 mm) ja yksi referenssipaikka 22 H8, T-uraväli 140 mm.

Yleiskatsaus

  • merkki: Soraluce
  • vuosi: 2015
  • MALLI: TA-35A
  • sovelluksen tyyppi: Jyrsintä
  • Sijainti: Kroatia
  • koneen tyyppi: Jyrsinkone
  • saatavuus: Välittömästi
  • ohjausyksikön merkki: HEIDENHAIN
  • GINDUMAC ID: HR-MIL-SOR-2015-00002

Tekniset tiedot

Yleiset tiedot

  • Koneen paino: 18500 KG

Ohjausjärjestelmä

  • Merkki: HEIDENHAIN
  • Malli: iTNC 530 HSCI
  • Kauko-ohjaus: Kyllä

Päämoottori

  • Karojen määrä: 1
  • Karan nopeusalue: 20-4000 1/MIN
  • Karan moottorin teho: 28 kW
  • Akselin lukumäärä: 3

Liike

  • X-AKSELI Liike: 3500 mm
  • Y-AKSELI Liike: 1250 mm
  • Z-AKSELI Liike: 1200 mm

Pöytä

  • Ulompi pituus: 2700 mm
  • Ulompi leveys: 1000 mm
  • Työvälinepaikkojen määrä: 6 x 22 H12

Lisäinformaatio

    Koneen edut

    • Tekniset koneen edut:
      • - T-urat 6 x 22 h12 // referenssipaikka 1 x 22 // h8 t-uraväli 140 mm
      • - Työkalunpidin (lisävaruste) iso 50, din 69871 ilmoitus
      • - Syöttöalue: x-, y-, z-akseli 10 - 10000 mm/min // max. Syöttönopeus: x-, y-, z-akseli 25000 mm/min // max. Syöttövoima: x-, y-, z-akseli 10000 n // keskikiihtyvyys 2 m/s2
      • - Ohjaa heidenhain itnc 530 hsci (3 akselia + kara), mukaan lukien 19" litteä näyttö, metallinen näppäimistö integroidulla hiirellä ja usb-liitäntä ohjauspaneelissa. Prosessorin nopeus 0,5 ms, mukaan lukien heidenhain smart. Nc // kääntyvä ohjausriipus liitoksella // vääntömomentti 479 nm
      • - Interpolaatiosorvaus heidenhain itnc 530:lla, joka koostuu nokkajärjestelmästä, heidenhain-jälkiprosessorista, ohjelmistosovituksesta c-akseli (kara)
      • - Kannettava elektroninen käsipyörä heidenhain hr 410 3 m kierrekaapelilla
      • - Automaattisesti indeksoiva jyrsinpää 2. 5° x 2. 5° jaolla ja nopeuksilla jopa 4000 min-1, 28 kw, 479 nm, mukaan lukien ilmajäähdytys/öljysumuvoitelu, työkalun puristusvoima 20 000 n, työkalun pidike iso 50 - din 69871 a (h200), ei vaadita valittaessa jyrsintäpää h210.
      • - Jäähdytysvoitelujärjestelmä ulkoinen jäähdytys (kv 1 / vakio) 250 l säiliön tilavuudella, paine 5 bar, syöttönopeus 50 l/min, kammiosuodatinjärjestelmä mikrotuulettimella ja öljyhihnakeräimellä integroiduilla ajastimilla, ulostulo jyrsinpäässä suihkun kautta rengas (d9)
      • - Täydellinen sarja kiinnittimiä (lyhyet ankkuriruuvit).
      • - Telepalvelu (puh10): etädiagnoosi kauko-ohjainohjelmiston (internet) tai vpn-ohjelmiston/reitittimen kautta (internet).
    • Laadulliset koneen edut:
      • - Hydraulinen painonkompensointi, joka vaikuttaa suoraan pystysuoraan liukukappaleeseen.
      • - Täydellinen roiskesuojakotelo, jonka korkeus on 2600 mm. Koostuu kahdesta etuovesta ja yhdestä takaovesta koneen ohjaamiseen edestä ja takaa. Kaikki ovet ja seinät on varustettu yhteensä 7 ikkunalla.
      • - Karan suuntaus ja kierteen katkaisu ilman kompensoivaa istukkaa.
      • - Heidenhain-taajuusmuuttajamoottorit kaikilla akseleilla digitaalisella käyttötekniikalla.
      • - Ina lineaarinen rullaohjainjärjestelmä rue45-el kaikilla akseleilla // automaattinen keskitetty voitelu paine- ja aikavalvonnalla kaikille akseli- ja liikekomponenteille // kuularuuvikäytöt (it5) kaikilla akseleilla // heidenhainin suora lineaarinen mittausjärjestelmä kaikilla akseleilla.
      • - Teleskooppisuojukset x-akselin ohjaimille.
      • - Siemensin sähkölaitteet.
      • - Vickersin hydraulijärjestelmä.
      • - Työtilan valaistus (ossbergerin mukaan).
      • - Maalaus ral 5011 (teräksensininen), ral 7035 (vaaleanharmaa)

    Lisätieto

    • - 2 sarjaa dokumentaatiota (1 x paperi ja 1 x CD-ROM) // Koneen 3D-malli .step- tai .iges-muodossa.

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
