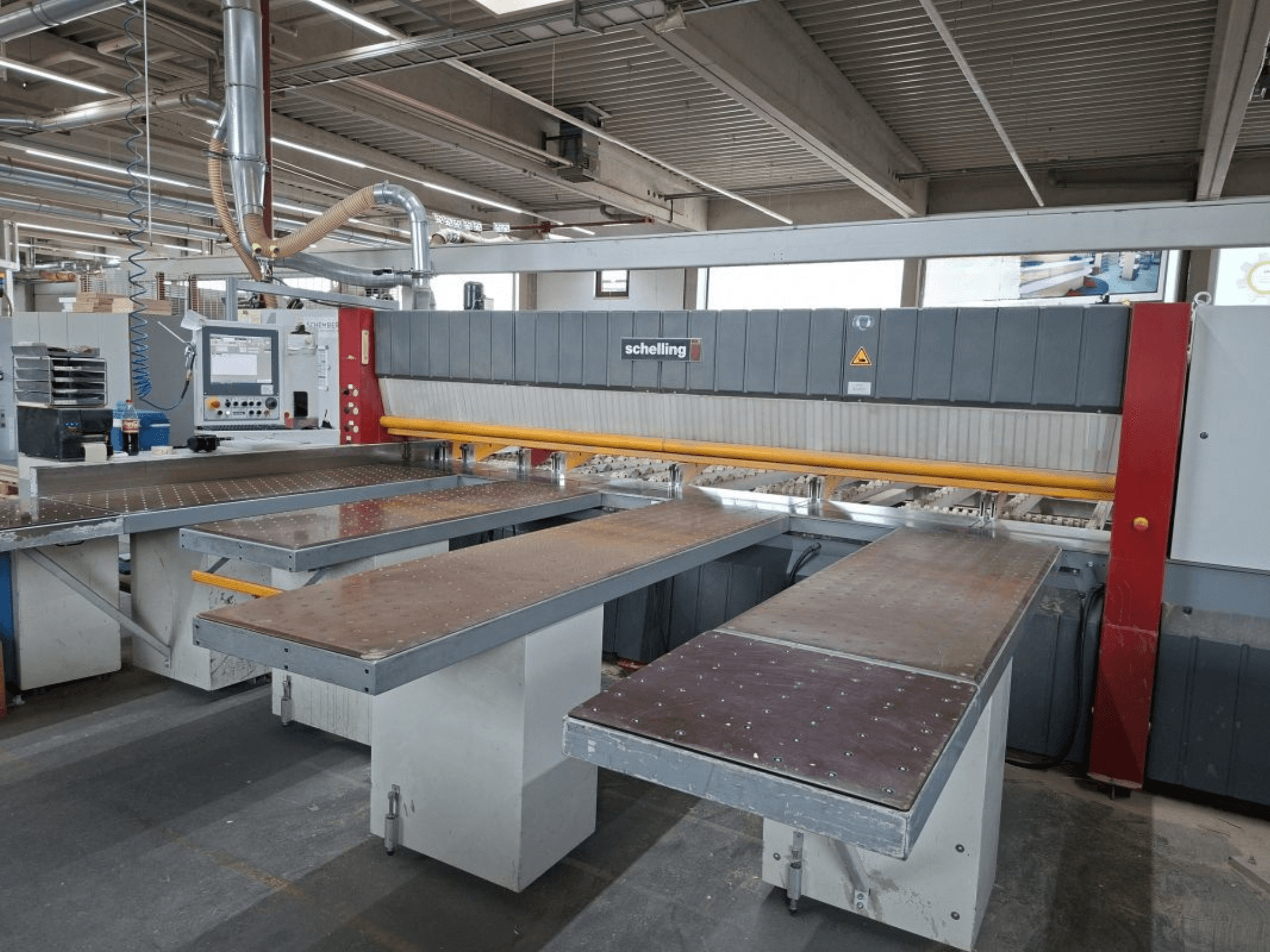

SCHELLING - FH 4DE-SAW-SCH-2012-00001

Paneelin mitat

• Pituus: 2000-4100 mm

• Leveys: 300-2100 mm

• Paksuus: 6-60 mm

• Paneelin paksuuden toleranssi: -0,2 - +0,2 mm.

Koneen tekniset tiedot

• Nimellinen leikkauspituus (sahauskone 430): 4250 mm

• Pääsahanterän halkaisija (max.): 350 mm

• Raivaussahanterän halkaisija: 300 mm

• Max. sahanterän etäisyys pöydän yläpuolella: 95 mm

• Pakkauksen enimmäiskorkeus: 80 mm

• Nauhan kohdistusvoima: 400-2000 N/kpl

• Maksimipuristimen aukko: 90 mm

• Työskentelykorkeus: 970 mm

• Kokonaiskorkeus: 2070 mm

Käyttölaitteet ja nopeudet

• Sahan päämoottorin teho: 15 kW

• Sahayksikön syöttönopeus (eteenpäin): 5-120 m/min

• Sahayksikön syöttönopeus (taaksepäin): 120 m/min

• Syöttönopeus (eteenpäin): enintään 80 m/min

• Syöttönopeus (taaksepäin): enintään 80 m/min

Lisälaitteet

• Levyjen varastointijärjestelmä (valmistaja: Grundner)

  • Pituus: 24,90 m

  • Leveys: 14,17 m

  • Pinon korkeus: 2 m

  • Nostokorkeus: 2,10 m

  • Paneelien maksimikoko (L x S): 4,20 x 2,10 m

  • Pienin paneelikoko (L x S): 1,80 x 0,60 m

  • Suurin nostokapasiteetti: 250 kg

  • Vaakasuuntainen käyttöteho: 2,2 kW

  • Vaakasuuntainen liikenopeus: n. 120 m/min

  • Pystysuuntainen liikenopeus: n. 40 m/min.

  • Paneelimateriaali: soveltuu tyhjiöpuristustekniikkaan.

  • Kytketty kuorma: 6 kW

• ARDIS-ohjelmistopaketti
