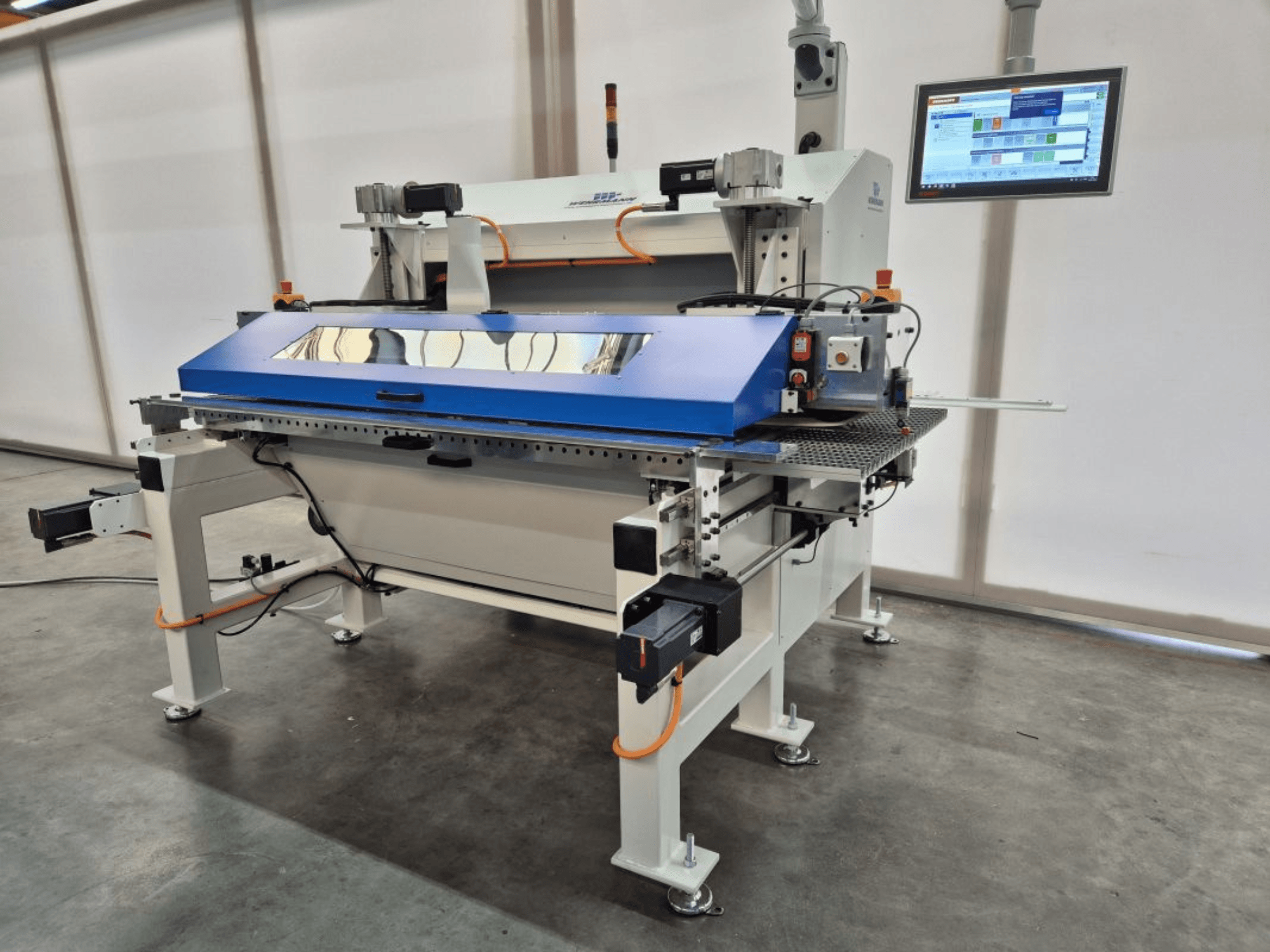

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Kunto: Kunto: Uusi

• Sovellus: Puusta/puupohjaisista materiaaleista valmistettujen suorakulmaisten työkappaleiden klassinen leikkaus laminaatilla (CLP, HLP), paperilla, foliolla tai viilulla.

• Työkappaleen/levyn kapasiteetti:

  • Pituus: alkaen 140 mm

  • Leveys (valmis koko): min 50+50 mm; max 450+450 mm (epäsymmetrinen leikkaus mahdollista).

  • Paksuus: 8-40 mm

  • Työkappaleen enimmäispaino: noin 30 kg.

  • Muoto: suorakulmainen

• Työskentelykorkeus: 900 mm

• Koneen puoli: Koneiden korkeus: 900 mm, korkeus: 900 mm, korkeus: 900 mm: Koneen puoli: oikeanpuoleinen kone (pysäytyspuoli oikealla ajosuuntaan nähden).

• Syöttö/säädöt:

  • Syöttönopeus: 5-40 m/min, servo-ohjattu.

  • Elektroninen korkeussäätö: 5-45 mm Beckhoffin servoakselilla

  • Oikeanpuoleinen teflonpysäytysviivain, servo-ohjattu

  • Vasemmanpuoleinen syöttölinjuri, jossa on pneumaattisesti jousikuormitettu yksikkö, servo-ohjattu.

• Rakenne/kuljetus:

  • Tukeva hitsattu teräsrunko

  • Kuljetus hihnalla, jossa on korkeussäädettävä yläpaine.

  • Vähän huoltoa vaativa hihna, jossa on hellävarainen kuljetuspinnoite.

  • 32 mm:n kiilahihnan yläpaine jousikuormitetuilla rullilla luotettavaa ohjausta varten.

• Aggregaatit:

  • Aggregaatti 1: Taajuusohjattu raivaussaha.

    • Perske-moottori 4,4 kW, 50 Hz, 400 V, 4500 rpm.

    • Työkalunpidin D=35, avain

    • Ulkokierre + sisäkierre R/L, servo-ohjattu, tandem, ei-kääntyvä

    • Korkeuden säätö Beckhoffin servoakselilla

    • Sivuttaissäätö mekaanisella digitaalinäytöllä

    • Max sahanterän Ø 350 mm

    • Virtausoptimoidut poistohuput

    • Ilman työkaluja

  • Aggregaatti 2: Taajuusohjattu pääsaha

    • Perske-moottori 6 kW, 50 Hz, 400 V, 5000 rpm, vastakierto

    • Työkalunpidin D=35, hammasakseli, ulkokierre + sisäkierre R/L.

    • Max sahanterän Ø 400 mm

    • Jakokiila käsin säädettävissä

    • Korkeuden säätö Beckhoffin servoakselilla

    • Sivuttaissäätö mekaanisella digitaalinäytöllä

    • Virtausoptimoidut poistohuput

    • Ilman työkaluja

• Ohjaus ja HMI (Beckhoff):

  • PC-pohjainen ohjaus integroidulla PLC:llä ja elektronisella linjaohjauksella (TwinCAT 3).

  • 15,6 tuuman monikosketusnäyttöpaneeli, jossa on integroitu näppäimistö/näppäimistö/hiiri.

  • Yksinkertainen, komponenttipainotteinen ohjelmien luonti; vapaasti määriteltävät ohjelmanimet; käytännössä rajoittamaton ohjelmamuisti

  • Käyttö näppäimistön/hiiren/kosketusnäppäimen kautta; viestijärjestelmä käyttäjä- ja virheilmoituksia varten.

  • MDE Basic: tuotantoaika, asetusaika, seisokkiaika, vika-aika, yksikkölaskuri, säädettävä tallennusjakso.

  • Nopea EtherCAT-kenttäväylä; Ethernet RJ45; USB-portti.

  • Keskeytymätön virtalähde (UPS) paneeli-PC:tä varten.

  • PLC-ohjelmointi IEC 61131-3:n mukaisesti

  • Syöttölukko viereisiä koneita/kuljetusjärjestelmiä varten

• Sisältyy peruskoneeseen:

  • Äänenvaimennin/suojakupu, jossa on turvalukko.

  • Liitäntäkappaleet ulkoista ilmanpoistoa varten (ilman vähimmäisnopeus 28 m/s, alipaine 2480 Pa).

  • Paineilmaliitäntä huoltoyksikön kanssa

  • Integroitu ohjauskaappi, jossa on jäähdytysyksikkö (ympäristön lämpötila 10-45 °C).

  • Turvallisuus- ja suojatoimenpiteet CE-merkinnän mukaisesti; CE-merkintä

• Apuohjelmat ja tekniset tiedot:

  • Käyttöpaine: 6 bar

  • Teho: 3/N/PE, 400/230 V, 50 Hz, ±5 % (ECD-suojapiiri ei sovellu).

• Kieli:

  • Koneen merkintä: Saksa

  • Käyttöohjeet: Saksa

  • Varaosaluettelot: Saksa

• Maalipinta:

  • Pohja/verhous: RAL 9002

  • Aggregaatit: Pölynharmaa RAL 7037

  • Suojakuoret: Sininen RAL 5017

  • Ohjauspaneeli: Vaaleanharmaa RAL 7035

• Toimitusaika: 4 kuukautta tilauksesta

Lisävarusteet

• Ulkoinen pölynpoistojärjestelmä (ei sisälly; kone toimitetaan liitäntäkappaleiden kanssa; vaatii ilman nopeuden 28 m/s ja alipaineen 2480 Pa).

• Valinnainen: Viivakoodi- tai RFID-skannerin valmistelu, jossa on määritelty tiedostohakemisto.

• Valinnainen Industry 4.0 -liitännät: MQTT, UMATI, OPC UA, RFID
