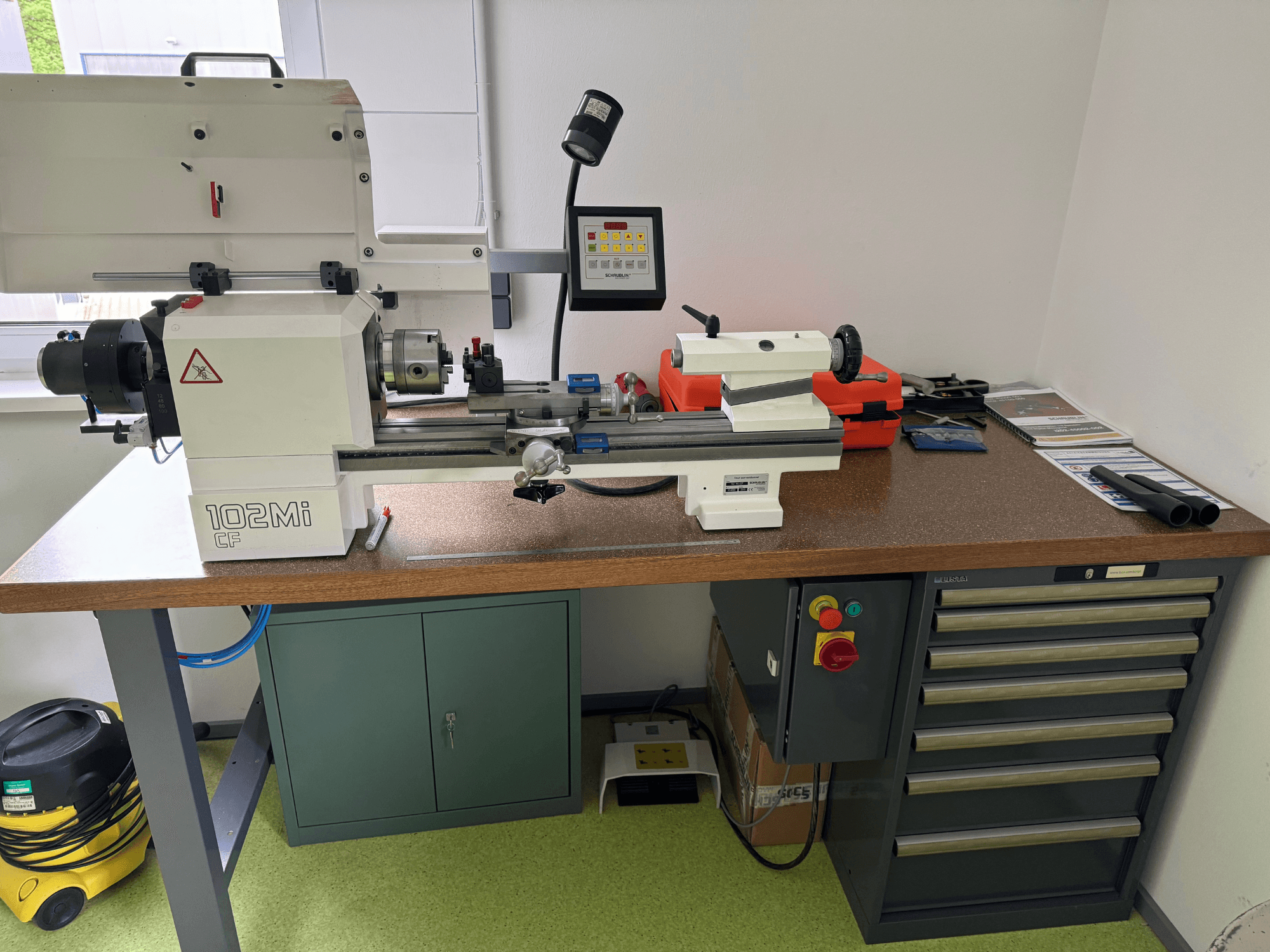

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Pääkannatin: Moottori: Integroitu moottori

• Asennus: Asennus: Asennetaan työpöydälle (versio CE).

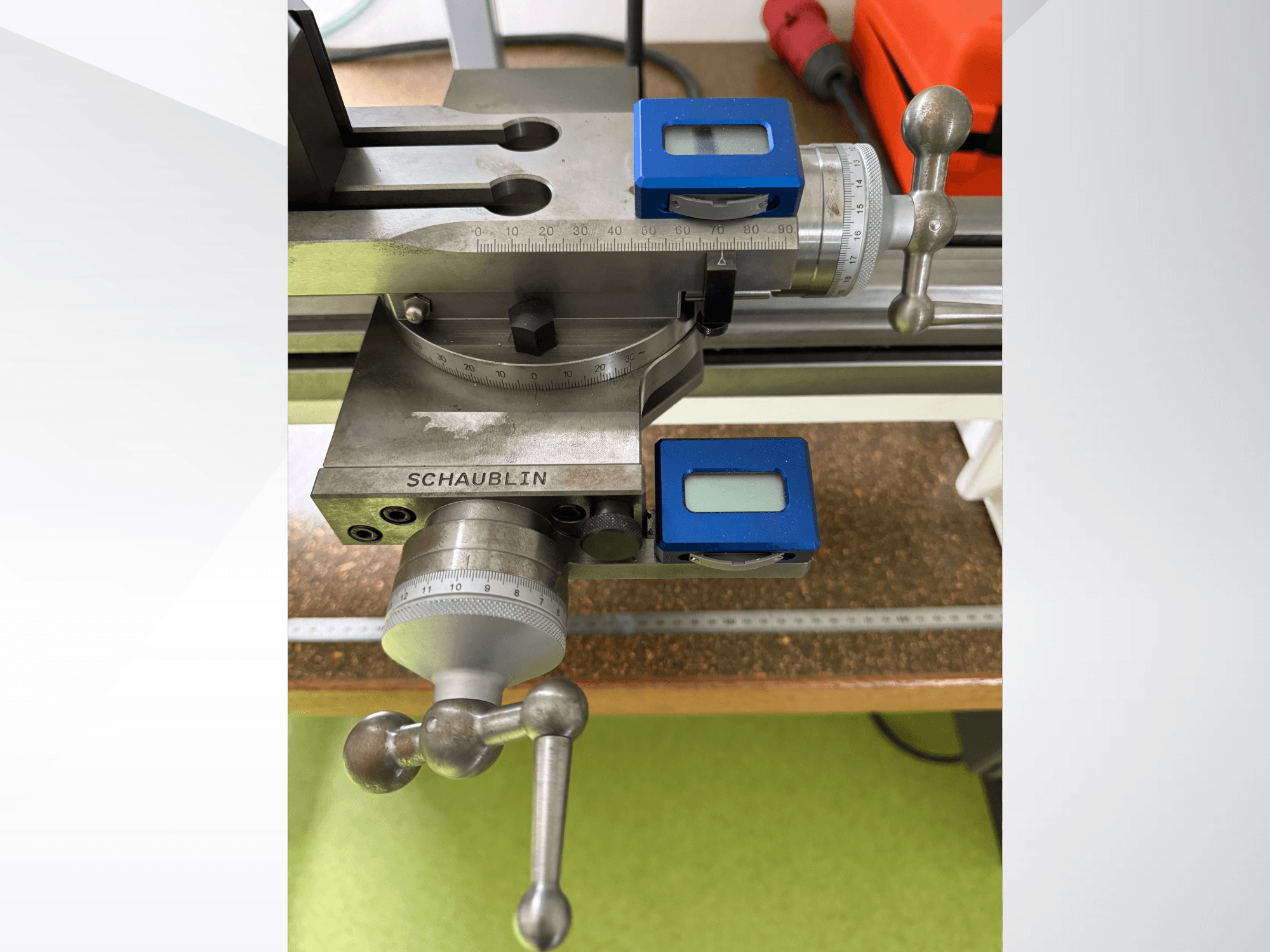

• Ristikkäisliuku: Digitaalisella mittauslaitteella varustettu kampiakseli

• Takapöytä: Morsekartio 2

Lisävarusteet

• Työpöytä: 2000 x 800 x 900 mm.

• Lista-laatikkokaappi: 564 x 725 x 850 mm

• Pneumaattinen kiinnityslaite W25 grafiitinjakajalla varustettuna.

• Tripan-111S-pikavaihtotyökalunpidinjärjestelmä.

• Poratangon pidin, 30° kulmassa, max Ø12 mm.

• 3-leukaleukapuristin W25/Ø100 (valurauta, käsikäyttöinen)

• Tailstock-lisävaruste: Pyörivä keskiö 60°, Ø18 mm (Gepy).

• Lastasarja W25 (0,5-25 mm, 50 kpl)

• Mebiflex 70 -valaisin

• Max. Sallittu halkaisija sängyn yläpuolella: 200 mm

• Max. Sallittu halkaisija kelkkojen yli (ristikkäisliuku): 120 mm (60 mm takatuen kanssa)

• Keskikorkeus sängyn yläpuolella: 102 mm

• Keskikorkeus vaunun yläpuolella: 20 mm

• Max. Keskipisteen etäisyys: 470 mm

• Sängyn pituus: 1 000 mm

• Sängyn korkeus: 168 mm

• Pääkaran käyttö: AC-moottori, 1,5 kW (jatkuva käyttö).

• Karan tyyppivaihtoehdot: W20 / W25

• Karan nopeus (portaattomasti säädettävissä): 100 - 6,000 rpm (min-¹)

• Karan sisähalkaisija: 20 mm (W20) / 25 mm (W25).

• Max. Tankokapasiteetti: 14,5 mm (W20) / 19 mm (W25)

• Vaunun liike (manuaalinen) sängyllä: 442 mm

• Poikittaisliike (X-akseli): 100 mm

• X-akselin resoluutio (säde): (digitaalinen): 0,001 mm

• Pitkittäisliike (Z-akseli): (Valinnainen: 150 mm suunnattavaan yläliukuun)

• Z-akselin resoluutio: 0,001 mm (digitaalinen)

• Puolisuunnikas ruuvikara: Ø 9 x 2 mm jako

• Max. Työkalun varren poikkileikkaus: 16 x 16 mm (Multifix-järjestelmä) / 12 x 12 mm (Tripan-järjestelmä).

• Työkalunpitimen halkaisija: 20 mm (Multifix-järjestelmä) / 12 mm (Tripan-järjestelmä).

• Vakiovarsi: Morse 2 sisäinen kartio, karan ulkohalkaisija 30 mm, isku 80 mm.

• Vipukäyttöinen takatukki (lisävaruste): W20/W25 sisäinen kartiokara, karan ulkohalkaisija 40 mm, isku 100 mm.

• Tähtipyöräkäyttöinen takatukki (lisävaruste): W20/W25 sisäinen kartiokara, karan ulkohalkaisija 40 mm, isku 150 mm.

• Pikakiinnitysvipujärjestelmä (valinnainen): Karan maksiminopeus 3 000 rpm.

• Pneumaattinen kiristysjärjestelmä (valinnainen): Säädettävä aksiaalinen puristusvoima, 500 daN 5 baarin paineessa, karan maksiminopeus 6 000 rpm.

• Karan lukitus: Pneumaattisesti toimiva karan lukitus, lukitusmomentti 48 Nm 5 baarin paineessa (maksiminopeus 3 000 rpm).

• Vakaajatuet (valinnainen): Vapaat, paikallaan pysyvät tukijalat, Ø 0,01 - 40 mm.

• Sähköliitäntä: 400V, 50/60 Hz, nimellisvirta 12A (maks. 20A tulosulake), +/- 5 % sallitut jännitevaihtelut.

• Virrankulutus: Virrankulutus: 1,8 kVA

• Melutaso kuormitettuna käyttäjän asemalla: < 60 dBA

• Käyttölämpötila: +15°C - +30°C (+5°C - +40°C digitaalisille mittalaitteille).

• Suhteellinen kosteus: 5 % - 80 %

• Digitaalisen mittausyksikön paristo: 1x litium 3V, tyyppi CR 2032 (virrankulutus: 45 µA, käyttöikä: 5 000 tuntia jatkuvaa käyttöä).

• Lattian kuormitus: 263 kg/m²

• Lattian kantavuus: 113 kg/m²
