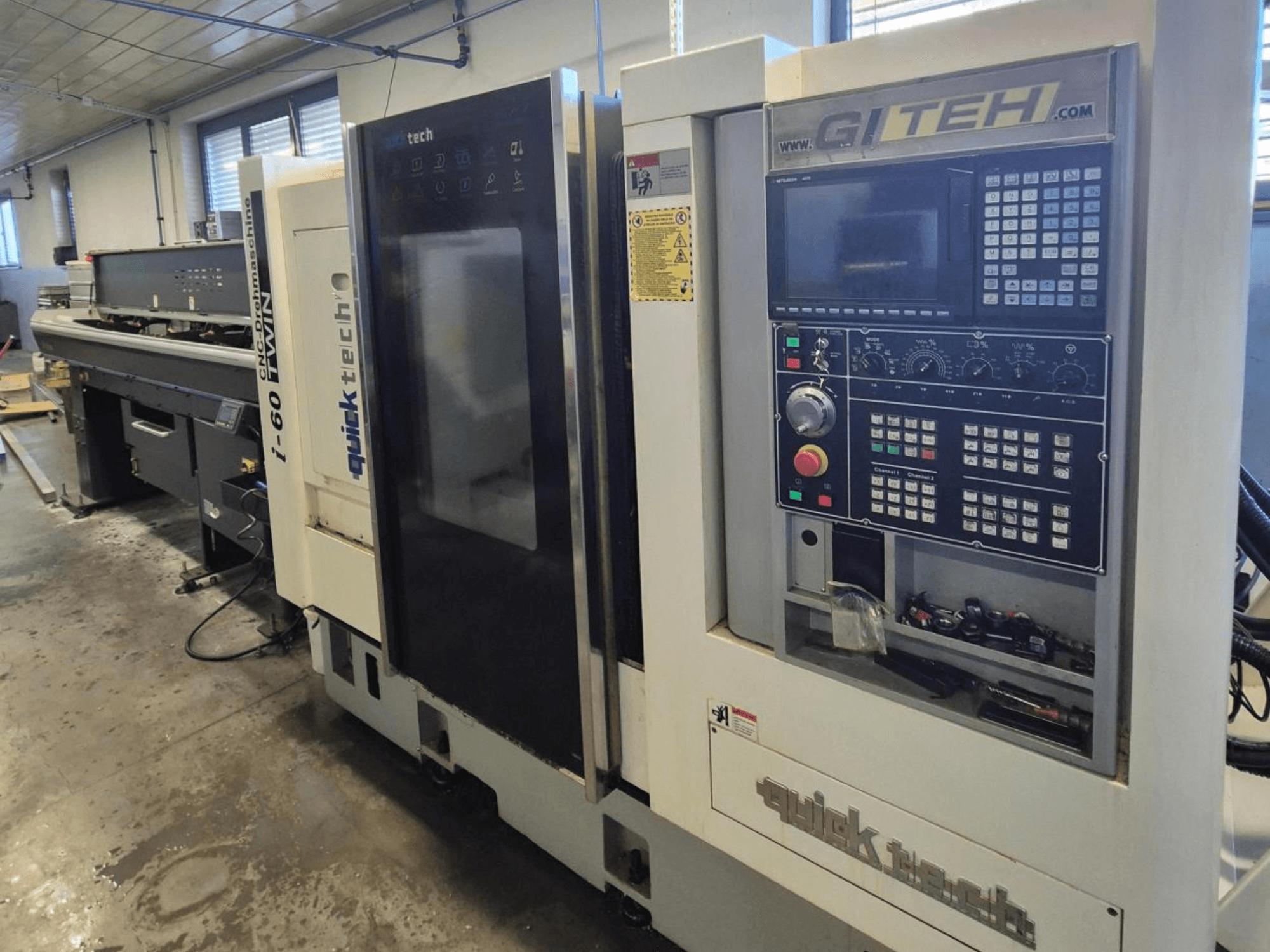

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Pääkaran poraus: 60 mm

• Aliakselin reikä: 42 mm

• Suurin sorvauspituus: 300 mm

• Nopeudet

  • Pääkara: kierrosluku: 4000 rpm

  • Alakara: 4000 rpm

  • Käyttökoneet: 4000 rpm

• Karat

  • Pääkaran indeksointi: 0,001°.

  • Alakaran indeksointi: 0,001°.

  • Hydraulinen karajarru (pää- ja alakara)

  • Karan pyörimisen ja asemoinnin synkronointi

• Työkaluasemat

  • Pääkaran puolella: 6 ulkosorvausta, 5 sisäsorvausta.

  • Alakaran puoli: 3 ulkosorvausta, 4 sisäsorvausta.

  • Käyttökoneistot: 12 asemaa

• Työstövalmiudet

  • 4-akselinen samanaikainen työstö

  • Täysi akselien ohjelmointi suoraan ohjauksesta

  • Ilmapuhallustoiminto (M-koodi)

  • Kappaleen ulostyönnön tunnistus

• Työstökiinnitys

  • Pääkara-istukka: Ø185 mm

  • Alakaraistukka: Ø173 mm

• Koneen varusteet

  • Koneen tasausruuvit ja -levyt

  • LED-työvalo

  • 3-värinen merkkitorni

  • Automaattinen keskusvoitelujärjestelmä

  • Jäähdytysnestesäiliö ja jäähdytysnesteen tasoanturi

  • Korkeapaineinen jäähdytysnestepumppu 30-40 bar

  • 380V/220V muuntaja

  • Perustyökalusarja

  • Käyttäjän käsikirja, ohjelmointikäsikirja, sähkökaaviot, PLC-asiakirjat.

• Ohjausjärjestelmä: Mitsubishi M70

  • 10,4" värinäyttö; MPG-käsipyöräohjelman tarkistus

  • Absoluuttinen/inkrementaalinen ohjelmointi; ISO-ohjelmointi

  • Automaattinen koneen virrankatkaisutoiminto

  • Kierteenleikkausjakso (G92); jäykkä kierteitys

  • Jatkuva leikkausnopeus (G96/G97)

  • Tuotantoaikojen näyttö ja kappalelaskuri

  • X-, Z-, Y- ja W-akselien jog-liike; C1- ja C2-konturointi sorvauksessa/jyrsinnässä

  • Pienin syöttöaskel: 0,001 mm

  • 80 työkalugeometria- ja korjausasentoa

  • Ohjelman lataus muistikortin tai USB:n kautta; verkkoyhteys.

  • Viisteen ja säteen ohjelmointi; säteen kompensointi

  • Absoluuttiset moottorit (ei vaadi homingia); itsediagnoositoiminnot

  • Karan synkronointi

  • Kierteenleikkaus vetävillä työkaluilla; kierteiden leikkaus apukaralla

  • Ohjelmoinnin aputoiminnot; 2D-ohjelman simulointi

  • PLC-editointimahdollisuus

  • Mukana hammaspyörien katkaisutoiminto

  • Vetävien työkalujen suuntaus

Lisävarusteet (jotka eivät kuulu peruskoneeseen)

• Lastukuljetin

• Tankosyöttölaite VITO 56 (3 m)

• Valmiiden kappaleiden kuljetin
