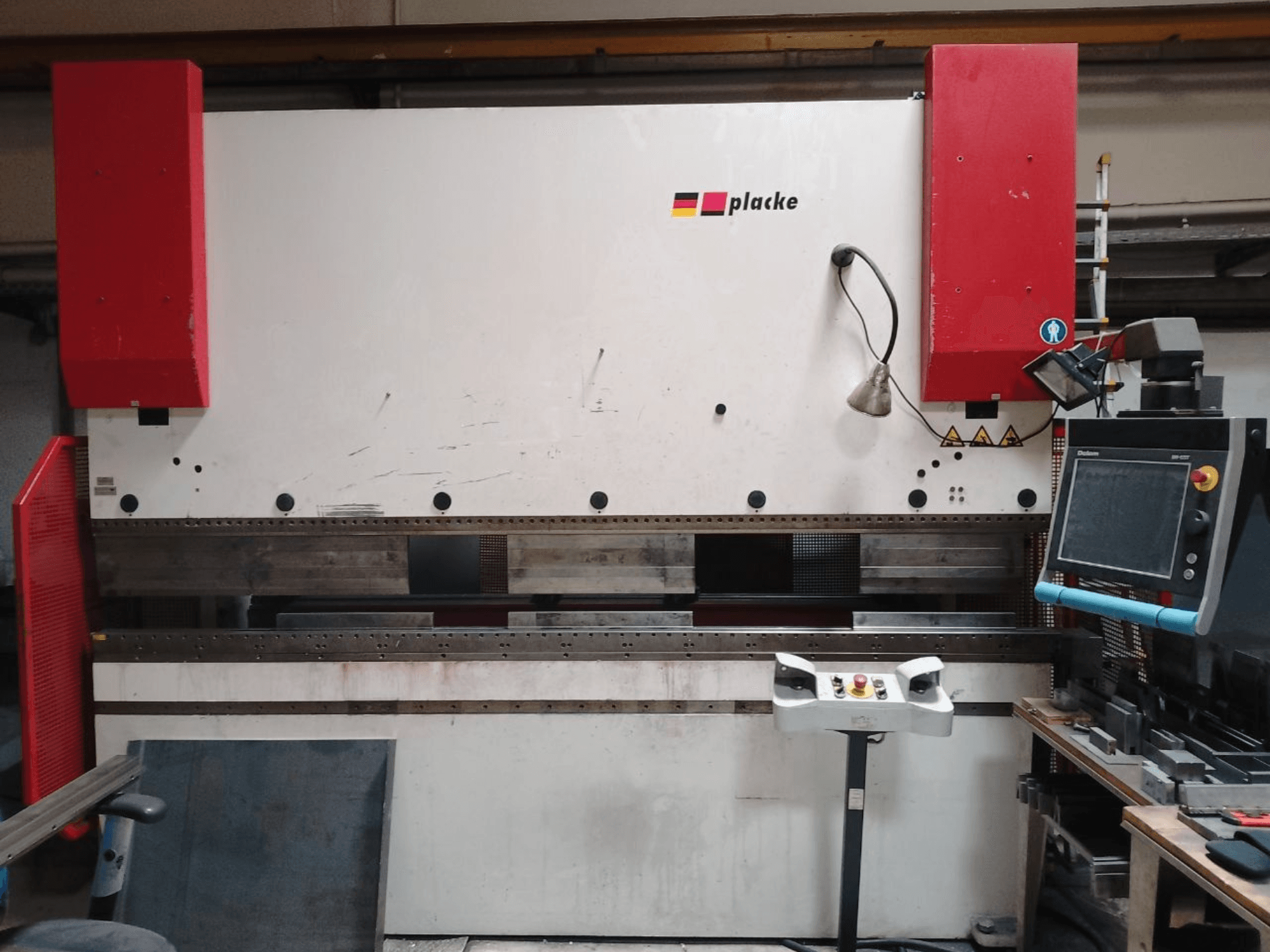

Tämä 4-akselinen PLACKE QPB-4 150/3100 on valmistettu vuonna 2001. Sen puristusvoima on 1500 kN ja taivutuspituus 3100 mm, minkä ansiosta se soveltuu monenlaisiin taivutustöihin. Koneessa on mekaaninen kaareutusjärjestelmä, ja sen mukana toimitetaan kattava työkalu- ja lisävarustesarja. Jos etsit korkealaatuisia taivutusominaisuuksia, harkitse myynnissä olevaa PLACKE QPB-4 150/3100 -taivutuspuristinta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: PLACKE
- vuosi: 2001
- MALLI: QPB-4 150/3100
- tuotantotunnit: 9584
- sovelluksen tyyppi: Särmäys
- Sijainti: Saksa
- koneen tyyppi: Puristuspuristin
- ohjausyksikön merkki: DELEM
Tekniset tiedot - PLACKE QPB-4 150/3100
Ohjausyksikkö
- Ohjausmerkki: DELEM
- Ohjausmalli: DA-69T
Mitat
- Koneen korkeus: 2820 mm
- Koneen pituus: 3400 mm
- Koneen paino: 11000 kg
- Koneen leveys: 1700 mm
Liike
- Akselit: 4
Tekninen erittely
- Taivutuspituus: 3100 mm
- Puristusvoima: 1500 Kn
Lisäinformaatio
- Ohjausjärjestelmä / ohjelmisto: Delem DA-69T CNC-ohjaus (4 akselia)
- Käyttötunnit: 9 584,1 tuntia
- Suurin käyttöpaine: 300 bar
- Pystytolppien välinen etäisyys: 2 600 mm
- Mäntäiskun pituus: 215 mm
- Asennuskorkeus: 525 mm
- Työstösyvyys: 300 mm
- Työskentelykorkeus (ilman pöytää/työkaluja): 900 mm
- Pikasyöttönopeus: 150 mm/s
- Työnopeus: 0–9,8 mm/s
- Paluunopeus: 100 mm/s
- Turvallisuusnopeus: < 10 mm/s
- Pysähtymisaika: 0,15 s
- Turvaväli: 270 mm
- Mäntän viipymäaika: 0–9,9 s
- Käyttöteho: 11 kW
- Kokonaiskuormitus: 15 kW
- Jännite / taajuus: 400 V / 50 Hz (3 PEN)
- Ohjausjännite: 24 V DC
- Nimivirta: 30 A
- Sulakesuojaus: 35 A
- Hydraulisäiliön tilavuus: 270 l
- Öljyn suurin käyttölämpötila: 80 °C
- Öljyn suodatus täytön yhteydessä: < 25 µm
- Äänenvoimakkuus: < 70 dB(A)
- X-akselin liikealue: 600 mm (maksiminopeus: 400 mm/s, tarkkuus: +/- 0,02 mm, moottorin vääntömomentti: 1,9 Nm)
- R-akselin liikealue: 200 mm (maksiminopeus: 200 mm/s, tarkkuus: +/- 0,05 mm, moottorin vääntömomentti: 1,9 Nm)
- Z1-, Z2-, Z3- ja Z4-akseleiden säätöalue: 2400 mm (manuaalinen säätö)
- Kaareutusjärjestelmä: Wilan mekaaninen kaareutusjärjestelmä (0,6 kW, ohjaus CNC:n kautta)
- Työkalun kiinnitys / järjestelmä: Wila Modufix
- Käyttölämpötila: +5 °C – +40 °C
- Käyttökosteus: 30 % – 95 % (tiivistymätön)
- Mukana toimitettavat lisävarusteet ja työkalut:
* Jalkakytkinpaneeli
* Tekninen dokumentaatio (1 sarja)
* Levyn tukivarret: 2 x 1 m, 2 x 0,5 m
* Lävistimet (ylätyökalut): 5 x 515 mm (28°, H200); 2 x 100 mm (28°, H200); 1 x 200 mm (28°, H200); 1 kpl kutakin: 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2 kpl 100 mm (28°, H200, kulmalla); 2 kpl 255 mm
* Muotit (alatyökalut): 5 kpl 515 mm (12x30°, R=1, H55); 6 kpl segmentoitua (12x30°, R=1, H55) [kokonaisleveys 3 m]; 4 kpl 515 mm; 1 kpl 475 mm; 8 kpl segmenttimuottia [kokonaisleveys 3 m]; 1 kpl 515 mm (50x80°, R=5, H55); 1 kpl määrittelemätön; 1 kpl 200 mm (V=8, 30°, R=1, H55)
* Työkalun jatkeet: 1 x 1240 mm (H140, L410), 2 x 50 mm (H100), 4 x mittatilaustyönä valmistettu (H100)
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
