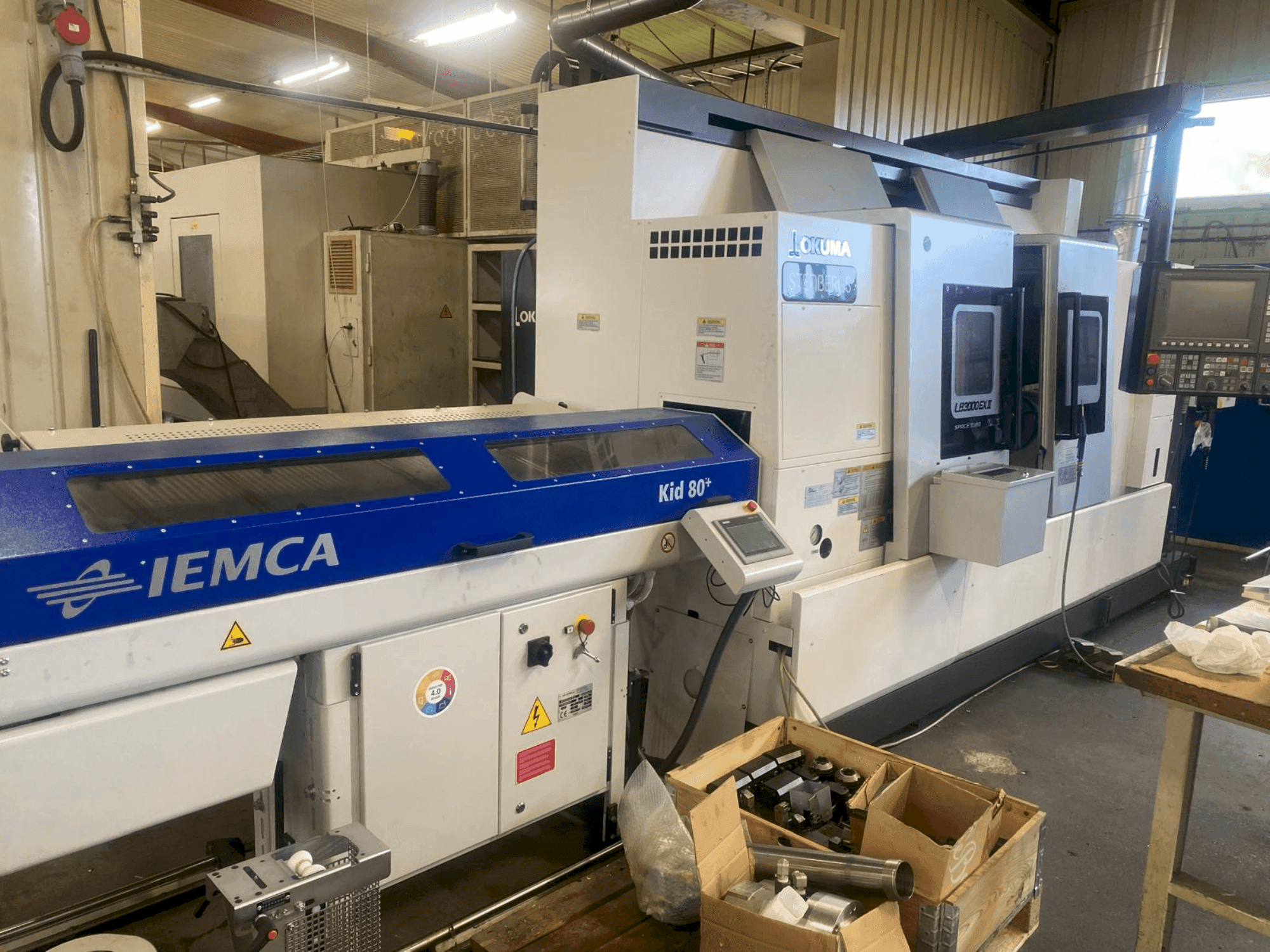

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Karan kärkien välinen etäisyys: 1085 mm

• Suurin sorvaushalkaisija: 340 mm

• Tankokapasiteetti pääakselin vetoputken läpi: 80 mm

• Apukarankara: 63 mm

• Apakaran vetoputken tangon läpivienti: 52 mm

• Käyttötyökalujen pyörimisnopeus: 45–6000 rpm

• Ohjaus: Okuma OSP P300L (OSP Suite), 15 tuuman näyttö

• Kokoonpano: Pääkara (vasen) + apukara (oikea), Y-akseli, työkärkipyörä moottoroiduilla työkaluilla (radiaalinen työkalukiinnitys)

• Suurin sorvaushalkaisija: 340 mm

• Karan pyörimisnopeudet:

  • Vasen (pää): 42–4 200 rpm

  • Oikea (apukara): 50–6 000 rpm

• Karan moottorit:

  • Vasen (pää): PREX 30/22 kW

  • Oikea (apukara): PREX 11/7,5 kW

• Erityinen pääkara (”Big Bore” -lisävaruste): Ø91 mm, kärki JIS A2-8, 42–4 200 rpm, PREX 30/22 kW, suurin vääntömomentti 700 Nm

• Ohjaus-/valvontatoiminnot:

  • Karan suunta

  • Leikkauskuormituksen valvonta (”Load Monitor”) valittavissa kaikille akseleille ja karoille

  • One-Touch IGF M-E -keskustelupohjainen ohjelmointi

  • Työkalun käyttöiän valvonta: työkappaleiden lukumäärän, leikkausajan tai leikkauskuormituksen perusteella; automaattinen vastaavan työkalun vaihto tai pysäytys/hälytys, jos korvaavaa työkalua ei ole

• Koneen lisävarusteet: Lisähuuhdelu vasemman liukukiskon suojuksille

Lisävarusteet

• 250 mm:n SMW-istukka pääkarassa

• 170 mm:n Kitagawa-istukka apakaran päällä

• 6 sarjaa pehmeitä leukoja

• 4 suoraa, moottoroitua työkalunpidintä

• 4 kulmaista työkappaleenpitimää

• 2 kaksinkertaista sorvaustyökalunpidintä

• 4 porauspalkin pidikettä

• 8 vakiomuotoista sorvauskärjen pidikettä

• 8 suoraa ER-pidikettä, joissa on noin 30 ER-kiristysholkkia

• Työkappaleen kiinnitys (istukat)

  • SMW‑Autoblok BBD250‑77 / A8, hydraulinen 3-leukainen istukka

    • Sisältää: 1 sarja pehmeitä yläleukoja, hydraulisylinteri VN170‑77, vetoputki sisähalkaisija 72, jossa sylinterilaippa

    • Maksiminopeus: 4 000 r/min; tangon halkaisija: Ø72 mm

  • Kitagawa B206 (Ø170 mm), hydraulinen 3-leukainen istukka

    • Sisältää: 1 sarja pehmeitä yläleukoja, hydraulisylinteri SR1146, vetoputki/sylinterilaippa, poistolaite

    • Maksiminopeus: 6 000 rpm

• Kappaleiden käsittely

  • Kappaleenkerääjä, kääntyvä kauha, Ø80 × L150 mm, enintään 5,8 kg

• Lastujen käsittely

  • Cromar-lastukuljetin LB3000 EX II C1000:lle, säletyyppi, oikealle tyhjentyvä

• Tangon syöttö ja liitännät

  • Tangonsyöttölaitteen liitäntä (OSP P300L)

  • IEMCA KID 80+ tangonsyöttölaite (SX – vasen) Okuma LB3000 EX II:lle

    • Sisältää: 7 tuuman kosketusnäytöllisen HMI-käyttöliittymän, mekaanisen/sähköisen liitäntäsarjan, lisävalaistussarjan, rullajohtosarjan pyöreille/kuusikulmaisille tangoille, karan jatkeen, tangon työntäjän D=26 mm, tangon työntäjän D=15 mm, paperiset käyttöohjeet

    • Lisävarusteet: Lattiajalusta pituussuuntaista Z-liikettä varten; karasuojus/vähennysputki
