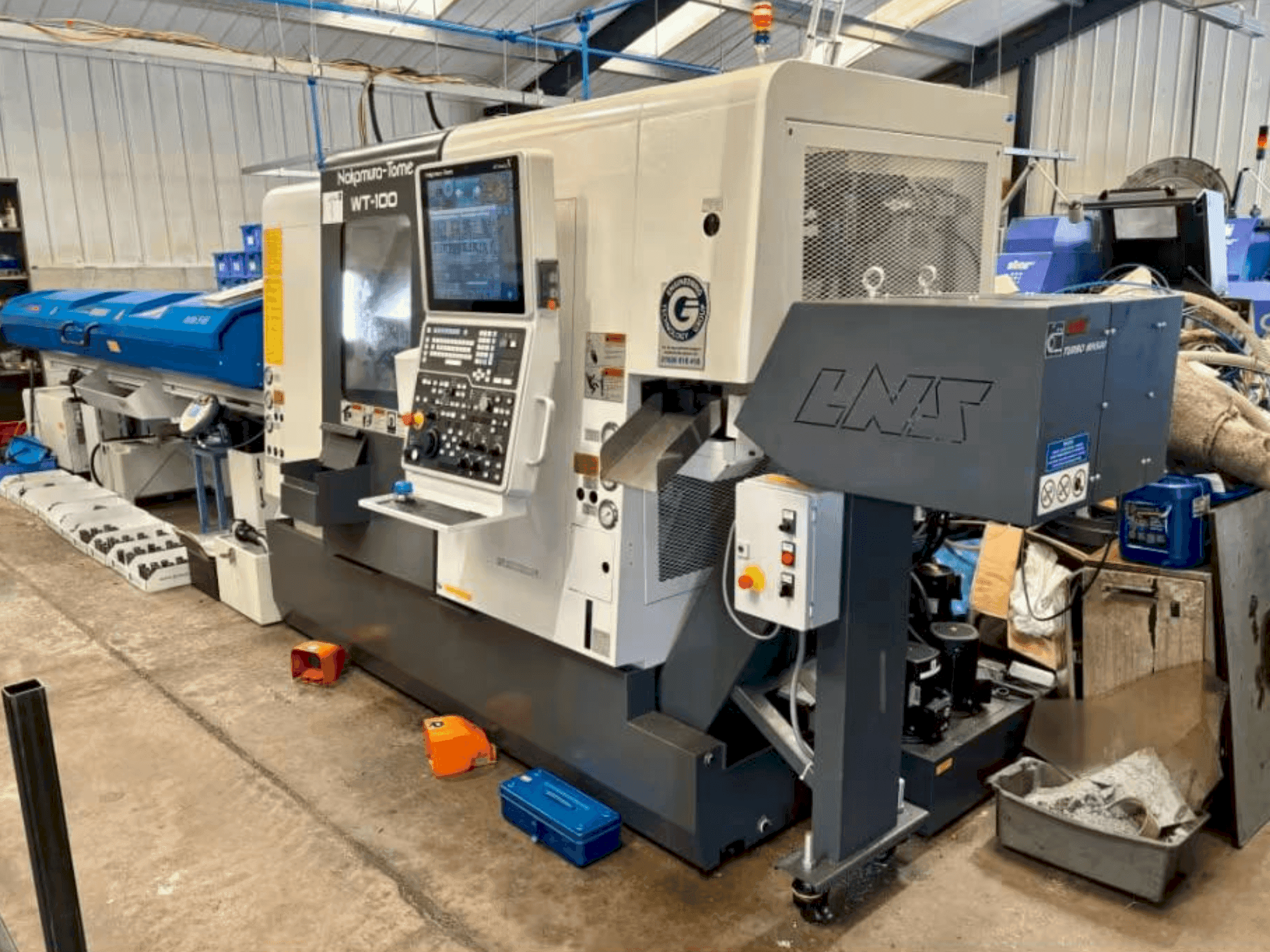

NAKAMURA - WT-100IT-TUR-NAK-2019-00001

Pääkara:

• Karan nokka: A2-5

• Läpivienti: Ø56 mm

Alakara:

• kierrosluku: 6000 rpm

• Karan nokka: A2-5

• Läpivienti: Ø56 mm

Karan nokien välinen etäisyys: 735-210 mm

Baarikapasiteetti (pää-/alarauta): Ø42 mm

Turretit:

• Tyyppi: Tyyppi: Kaksikulmainen rumpu (12 asemaa).

• Indeksiasennot: 24

• Vakiosorvauksen halkaisija: Ø170 mm

• Suurin kääntöhalkaisija: Ø190 mm

• Suurin sorvauspituus: 503 mm

Työkalut:

• Työkalut: Työstölaitteita: Työstölaitteita: Työstöruuvit: Hardinge A2-5 65DL

• Sorvaustyökalun varsi: 20 × 20 mm

• Poratangon halkaisija: Ø25 mm

• Työkalun pyörimisnopeus: 6 000 rpm (7,1 / 2,2 kW moottori).

Akselien liikkeet:

• X1 / X2: 135 mm

• Z1 / Z2: 503 mm

• C-akseli: 0,001°:n lisäys

Nopeat liikenopeudet:

• X1 / X2: 16 m/min

• Z1 / Z2: 40 m/min
