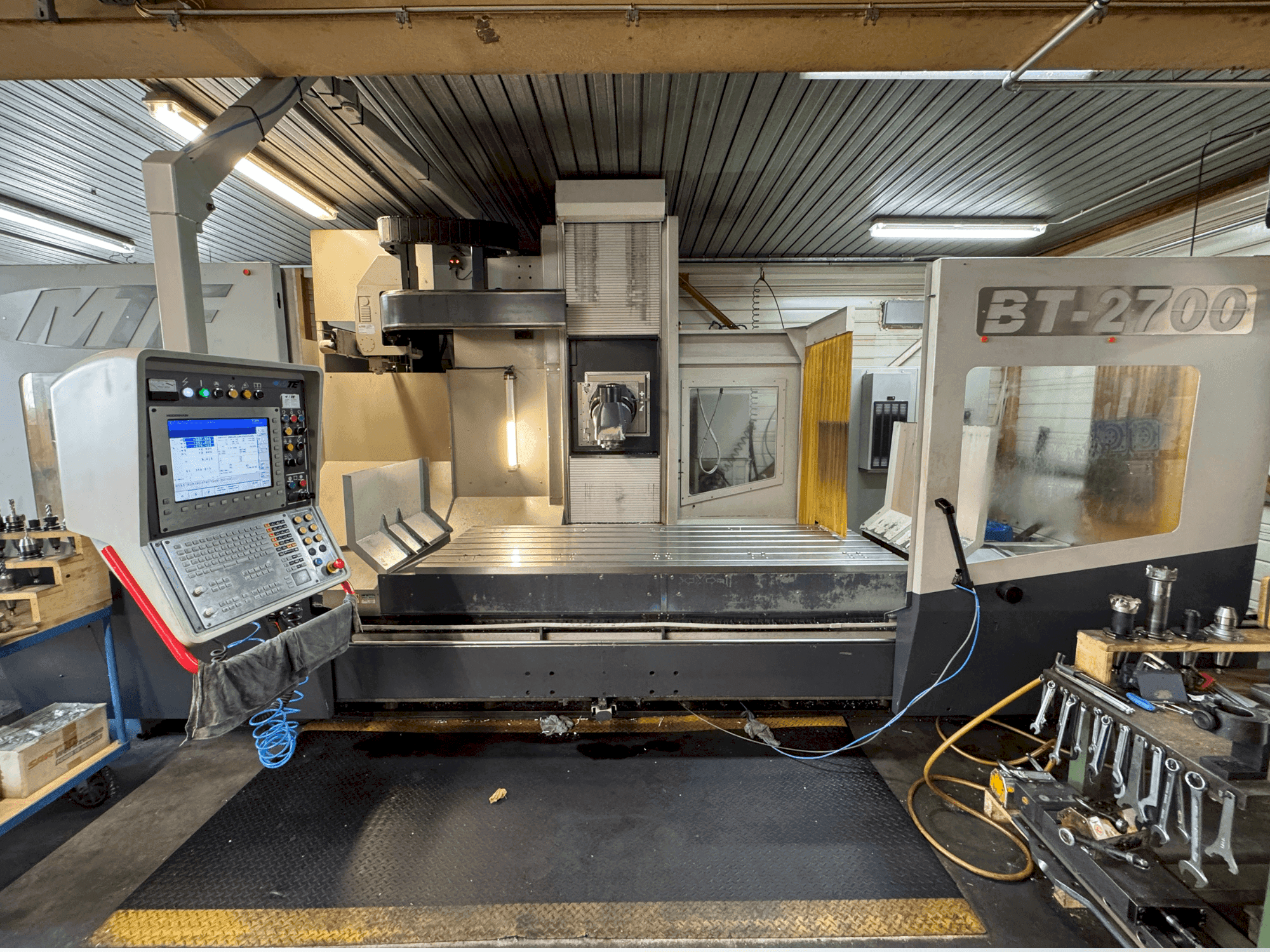

MTE - BT-2700DE-MIL-MTE-2015-00001

Lisävarusteet

• Hydraulijärjestelmä / Jäähdytysyksikkö lämpötilansäädöllä / Jäähdytys-voitelujärjestelmä Ohjauskaappi valaistuksella ja ilmastointilaitteella / Teleskooppikansi / Työalueen valaistus / Turva-aita ja turvallinen käyntiluukku

Koneen edut

Tekniset koneen edut

• Kiinnityspöydän/kiinnityspinnan pituus: 2700 mm / leveys: 1000 mm
• Suurin käyttöteho: 32 kw alkaen 198 rpm / suurin vääntömomentti: 1120 nm (vakio jopa 376 rpm) / nopeusalue: 0-6000 rpm / karan nopeudet 6000 rpm: matala alue 0-984 rpm, keskialue 918-2456 rpm, korkea alue 2404-6000 rpm
• Cnc-ohjaus 15,1 tuuman litteällä näytöllä ja kääntyvällä ohjausheilurilla
• Tuntia 32000

Lisätiedot

Kapasiteetti/Liike: X-akseli (pitkittäisliike): 2 500 mm Z-akseli (pystyliike): 1 250 mm (valinnainen) Y-akseli (sivuttaisliike): 1 200 mm (valinnainen) Kiinnityspöytä/Kiinnityspinta: Pituus: 2 700 mm Leveys: 1 000 mm Suurin kuljetuskuorma: 9 000 kg Rakenne: Diagonaali (kääntyy kahdessa tasossa) Nopeusalue: 0–6 000 rpm Nousu-/kääntöasennot: 2,5 x 1 (Hirth-vaihteistolla) 144 asentoa diagonaalinivelessä, 360 asentoa pystynivelessä Työkalunpidin: DIN 69871 AD Vetotappi: DIN 69872 Muoto A Kartio: DIN 69871 Työkalun kiinnitysvoima: 15 000 N Käyttö Pääkara: Moottori / Valmiste: Heidenhain pääkaran käyttö Suurin käyttöteho: 32 kW alkaen 198 rpm Suurin vääntömomentti: 1 120 Nm (vakio jopa 376 rpm) Nopeudensäätö/vaihde: 3 nopeutta (öljyjäähdytteinen) automaattisella vaihdolla Karan nopeudet 6 000 rpm: alhainen alue 0–984 rpm, keskialue 918–2 456 rpm, korkea alue 2 404–6 000 rpm Akseleiden käyttöakselien syötöt: Akseleiden käyttömoottorit: Heidenhain (digitaalikäytöt) Suurin pikaliike: (X/Y/Z-akselit) 25 000 mm/min Suurin työsyöttö: (K/Y/Z-akselit) 15 000 mm/min Suurin keskimääräinen kiihtyvyys: 2 minuuttia* Suurin syöttövoima: (X/Y/Z-akseli) 21 500 N Akseleiden käyttöjärjestelmät: X-akseli (pitkittäinen) Kuularuuvi (esikuormitettu) ® 63x40mm Z-akseli (pystysuora) Kuularuuvi (esikuormitettu) © 50x20mm Y-akseli (poikittainen) Kuularuuvi (esikuormitettu) ® 50x20mm Kiinnityspöytä/pöydän pinta: T-urien lukumäärä: 7 T-urien koko: mm22 H12 Referenssiura: mm22 H7 T-urien välinen etäisyys: 140 mm Tilantarve: Pituus noin Korkeus noin Leveys noin BT 2700 (kun = 1250 mm) (kun Y = 1200 mm) Koneen paino: Paino BT 2 700 kg Kytketty teho: noin 7 200 mm (ilman poikittaiskuljetinta + 1 280 mm) noin 3 250 mm (ilman työkalunvaihtajaa) noin 4 900 mm noin 18 500 mm KVA noin 45 Koneen perusvarustus: HEIDENHAIN ITNC 530 (HSCI) CNC-ohjaus 15,1 tuuman litteällä näytöllä ja kääntyvällä ohjausheilurilla koneen ohjaamiseen koneen edestä ja takaa. Koneen alusta, kiinnityspöytä, koneen pylväs ja pystysuora satula on valmistettu GG30-lamelligrafiittivaluraudasta vaimennusominaisuuksien parantamiseksi. Jyrsinkelkka on valmistettu korkealaatuisesta GJS-500-pallografiittivaluraudasta, mikä varmistaa maksimaalisen jäykkyyden ja siten kelkka-akselin maksimaalisen mekaanisen tarkkuuden. Automaattinen jyrsinpää valuteräksestä (GS 60), jossa on diagonaalinen rakenne, kallistettava, 2,5° / 2,5° (valinnainen 2,5° x 1°) ja nopeus 4 000 rpm (valinnainen 3 000/6 000 rpm). Karan suuntaus NC-ohjauksen kautta Öljyjäähdytteinen pääkaran vaihteisto, 3-portainen automaattisella vaihdolla, maksimiteho 32 kW ja maksimivääntömomentti 1 520 Nm Vaihteiston hammaspyörät ovat kierukkapyöräisiä. Hammaspyörät on valmistettu krominikkeliterästä, karkaistu ja tarkkuushiottu. INA-lineaariset kiertorullalaakerijohteet kaikissa 3 akselissa X-akseli (pituudet): 10 kpl, tyyppi: INA RUE 45 EL Z-akseli (pystysuora): 4 laakeria, tyyppi: INA RUE 55 EL Y-akseli (poikittainen): 8 kpl, tyyppi: INA RUE 45 EL ja lisäksi litteät johteet vaimennusliukuina Hydrauliikkajärjestelmä: Rexroth Jäähdytysyksikkö, jossa lämpötilan säätö vaihteistoöljyn jäähdyttämiseksi. Pääkaran käyttö ja akselikäytöt Heidenhainin digitaalisilla vaihtovirtamoottoreilla Heidenhainin lineaarimittausjärjestelmä (0,001 mm) kaikissa akseleissa Hydraulinen vastapaino pystyakselilla Jyrsintäjohteet pystyakselin ylä- ja alapuolella on suljettu rullasuojalla takimmaisen konetilan suojaamiseksi Pystyakseli (takimmaisessa konetilassa) pystysuoran satulan ylä- ja alapuolella on suljettu paljesuojalla johteiden, kuularuuvin ja mittausjärjestelmän suojaamiseksi likaantumiselta Akseleiden ja kuularuuvien automaattinen keskusvoitelu Jäähdytysvoitelujärjestelmä jäähdytysvoiteluaineen syöttämiseksi ulkopuolelta työstötyökaluille Ohjauskaappi valaistuksella ja ilmastointilaite Teleskooppisuoja X-akselin ohjainten ja käyttöyksiköiden suojaamiseksi Kannettava elektroninen käsipyörä "Heidenhain HR-410" akselivalinnalla Automaattinen lämpötilan kompensointi Lisäsähköinen jalkapoljin manuaaliseen työkalunvaihtoon Roiskesuoja neljällä sivulla ja suuri ikkuna. Koneen etuosassa olevat liukuovet voidaan avata koko kiinnityspöydän pituudelta. Lisäliukuovi työalueen takaosassa. Liukuovet on varustettu CE-määräysten mukaisilla turvakytkimillä ja integroitu koneen hätäpysäytyspiiriin. Turva-aita Kaato Suojaa koneen takaosaa varmistetun käyntiluukun avulla Työalueen valaistus Maalaus: grafiitinharmaa RAL 7024 / akaatinharmaa RAL 7038 Koneen pystysuoran liikkeen pidennys Z = 1000 mm:stä Z = 1250 mm:iin Koneen poikittaisliikkeen pidennys Y = 1000 mm:stä Y = 1200 mm:iin Automaattisesti kääntyvä jyrsinpää diagonaalisesti, jako 2,5°x 1° (Hirth-hammasprofiili) Nopeus 6 000 rpm BIG Plus -työkalukara: Työkalukarassa on samanaikainen kartio- ja pintakosketus työkalulle. Ilmajäähdytys karan kautta: Työkalun jäähdytykseen voidaan vaihtoehtoisesti syöttää paineilmaa työkalun keskiön (IKZ) kautta standardin DIN 69871 muodon AD mukaisesti. Ilmajäähdytys jäähdytysnestesuuttimien kautta (ulkoinen): Ilman syöttö työkalulle/työkappaleelle vaihtoehtoisesti jäähdytysnesteen syötölle työkalun karan ulkoisten jäähdytysnestesuuttimien kautta. Minimimäärävoitelu Lubrix-järjestelmä: Työkalun jäähdytykseen ja voiteluun voidaan vaihtoehtoisesti syöttää öljy-ilmaseosta työkalun keskiön (IKZ) kautta standardin DIN 69871 muodon AD mukaisesti. Automaattinen työkalunvaihtaja HN: Koneversio, jossa automaattinen työkalunvaihtaja on asennettu koneen jalustaan. Työkalun maks. halkaisija: Työkalun maks. halkaisija vapailla aputiloissa makasiinissa: 125 mm 250 mm Työkalun maks. pituus: 380 mm Työkalun maks. paino: 20 kg Lastukuljetin: Lastukuljetin asennettu koneen pituussuunnassa koneen jalustan ja kiinnityspöydän väliin, saranallinen hihnarakenne. Poisto oikealla. Toinen lastukuljetin: Lastukuljetin asennettu koneen pituussuunnassa Kone konepöydän edessä, saranallinen hihnarakenne. Poikkileikkaus oikealla. Poikittaiskuljetin: Koneen kokonaispituutta voidaan lyhentää 1300 mm käyttämällä vasemmalla puolella saranallista hihnarakennetta ja taakseheittoa. Yksinkertainen roiskesuoja: Kone on varustettu yksinkertaisella roiskesuojalla vakiovarusteena olevan turva- ja roiskesuojakotelon sijaan: Konepöydän etu- ja oikealla takapuolella on suuret liukuovet, joissa on katseluikkunat. HH TS 460 -radiomittausjärjestelmä: Heidenhain TS632 -radiomittausjärjestelmä mahdollistaa työkappaleiden luotettavan elektronisen mittauksen ja kohdistamisen jyrsintäpään kaikissa asennoissa radioaaltojen rajoittamattoman signaalinsiirron ansiosta käytännöllisillä mittausjaksoilla. - TS460-radiomittausjärjestelmä Kaksisuuntainen aktivointi Jyrkkä kartio DIN69871 SK40 M4 -mittaustappi (keraaminen varsi), pituus = 53 mm - Radiovastaanotin Joustava antenni TNC-liittimellä, liitäntäkaapeli (2 m) liittimellä Heidenhain-ohjaukselle i TNC 530 HSCI-liitäntä X 112
