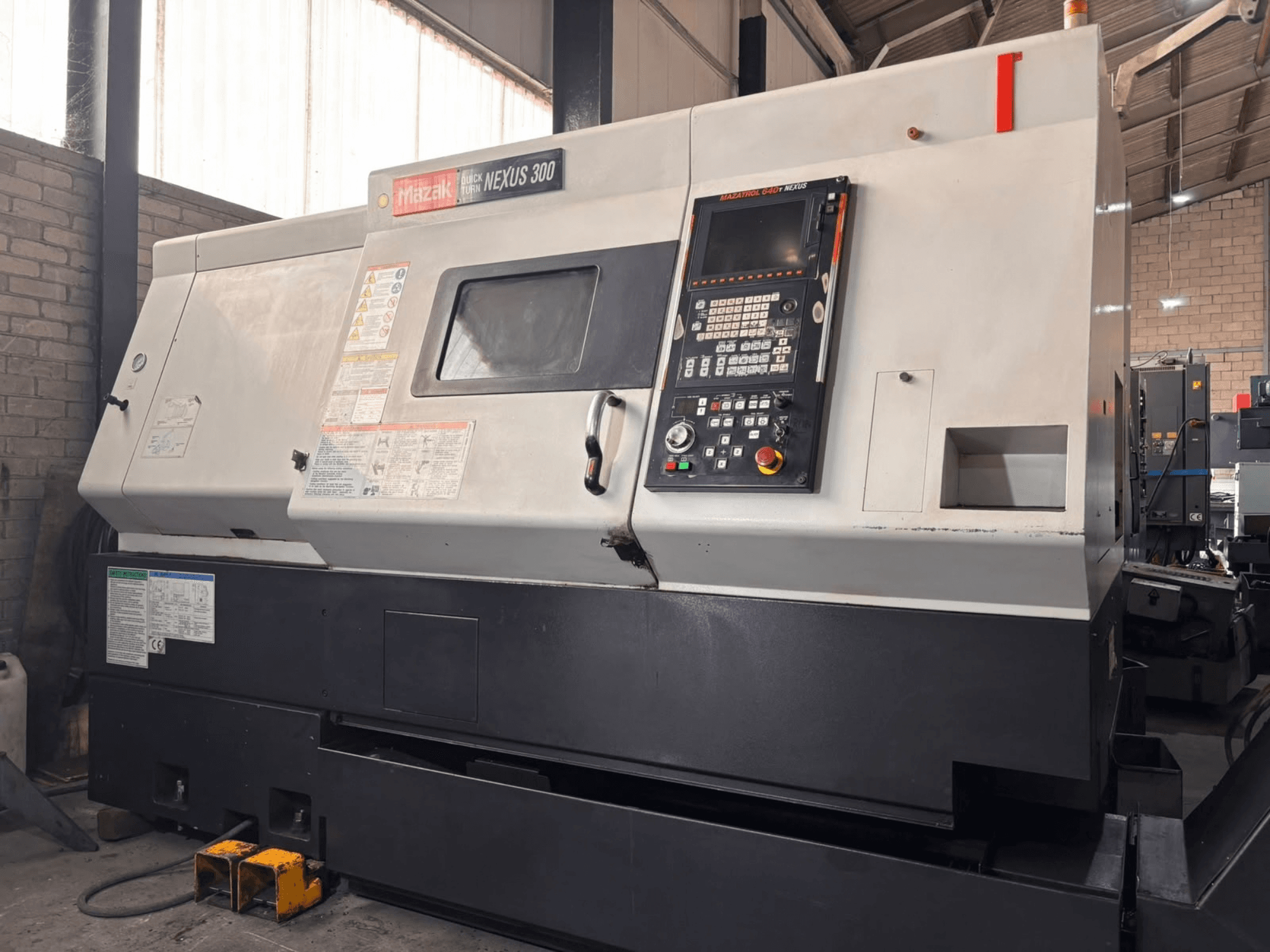

Mazak - QT NEXUS 300GB-TUR-MAZ-2009-00002

• CNC: Mazatrol Fusion 640T Nexus (8,4 tuuman värillinen LCD-näyttö)

• CE-merkitty

• Kapasiteetti

  • Tangon enimmäishalkaisija: 77 mm

  • Suurin leikkaushalkaisija: 420 mm

  • Suurin kääntösäde: 680 mm

  • Karan reikä: 88 mm

  • Karan keskikorkeus: 1 080 mm

  • Istukan suurin työkappaleen paino: 450 kg

• Pääkara

  • Karan suurin vääntömomentti: 600 Nm

  • Karan kärki: A2-8

  • Istukka: 10 tuuman läpivientireikä, tyyppi B210A815X

• Akselit

  • Leikkaussyöttönopeus: X 8 m/min, Z 8 m/min

  • Pikaliike: X 30 m/min, Z 25 m/min

• Revolveri

  • Tyyppi: Rumputyyppinen revolveripää

  • Asemat: 12

  • Sorvaustyökalun varsi: 25 × 25 mm

  • Vaihtoaika: 0,8 s (½ kierrosta), 0,2 s (yksi askel)

• Takapää

  • Ohjelmoitava, moottorikäyttöinen liike

  • Iskunpituus: 645 mm

  • Kartio: nro 5

  • Kiinteä keskipiste mukana

  • Pyörivä keskiö: NSK LC-5SW (nopeus enintään 4 000 rpm)

  • Työntövoiman valinta: 10 tasoa

• Ohjauslaitteet ja toiminnot

  • Mazatrol Fusion 640T Nexus

  • Liitännät: RS-232C, verkko

  • Työkalun reitin taustatarkistus

  • Koneistuksen navigointi – ennuste / seuranta / tulokset

  • Nopeuden ja syöttönopeuden ohjaus

  • Työkalun reitin tallennus

  • 3,5 tuuman FDD-asema

• Jäähdytysneste / konevarustus

  • Täydellinen jäähdytysnestejärjestelmä (säiliö 210 l, pumppu 520 W)

  • Valmistelu sivuttaiselle lastunkuljettimelle

  • Automaattinen työkalun kiinnitys

  • Hydraulisen istukan paineen lukitus

  • Istukan avautumisen/sulkeutumisen vahvistus

  • Kaksijalkakytkin

  • Täydellinen lastu- ja jäähdytysnesteen suojaus

  • Työvalaisin

• Sähkö

  • Teho (30 min): 49,69 kVA

  • Jatkuva tehon tarve: 43,83 kVA

Lisävarusteet

• Euroopan markkinoille tarkoitettu muuntaja

• Perustuslevyt

• Yksi sarja säätötyökaluja

• Käyttöohjeet mukana
